一文了解：雙向觸發二極管的基本特性及萬用表檢測方法
1 外形與符號
雙向觸發二極管簡稱雙向二極管，它在電路中可以雙向導通。雙向觸發二極管的實物外形和電路符號如圖1所示。
圖1 雙向觸發二極管
2 基本性質
普通二極管有單向導電性，而雙向觸發二極管具有雙向導電性，但它的導通電壓通常比較高。下面通過圖2 所示電路來說明雙向觸發二極管性質。

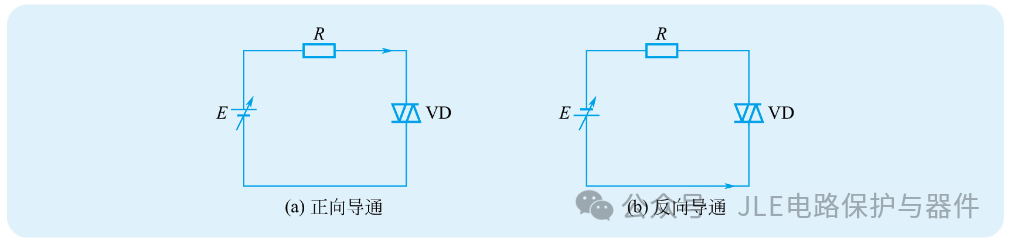

圖2 雙向觸發二極管的性質說明
雙向觸發二極管的性質說明
?兩端加正向電壓時
在圖2（a）電路中，將雙向觸發二極管VD與可調電源E連接起來。當電源電壓較低時，VD并不能導通，隨著電源電壓的逐漸調高，當調到某一值時（如30V），VD馬上導通，有從上往下的電流流過雙向觸發二極管。
?兩端加反向電壓時
在圖2（b）電路中，將電源的極性調換后再與雙向觸發二極管VD連接起來。當電源電壓較低時，VD不能導通，隨著電源電壓的逐漸調高，當調到某一值時（如30V），VD 馬上導通，有從下向上的電流流過雙向觸發二極管。綜上所述，不管加正向電壓還是反向電壓，只要電壓達到一定值，雙向觸發二極管就能導通。
綜上所述，不管加正向電壓還是反向電壓，只要電壓達到一定值，雙向觸發二極管就能導通。?
3 特性曲線
雙向觸發二極管的性質可用圖3所示的曲線來表示，坐標中的橫軸表示雙向觸發二極管兩端的電壓，縱坐標表示流過雙向觸發二極管的電流。

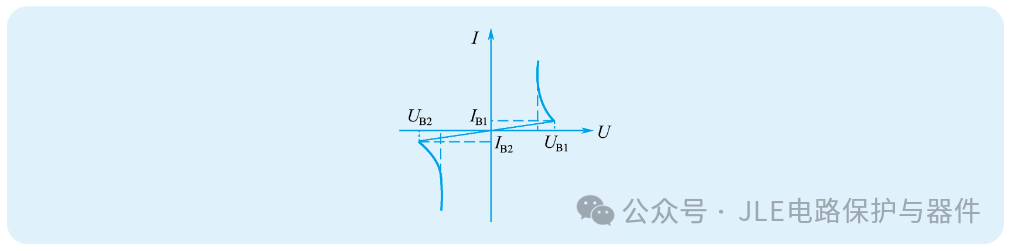

圖3 雙向觸發二極管的特性曲線
從圖3可以看出，當觸發二極管兩端加正向電壓時，如果兩端電壓低于UB1電壓，流過的電流很小，雙向觸發二極管不能導通，一旦兩端的正向電壓達到UB1（稱為觸發電壓），馬上導通，有很大的電流流過雙向觸發二極管，同時雙向觸發二極管兩端的電壓會下降（低于UB1）。
同樣，當觸發二極管兩端加反向電壓時，在兩端電壓低于UB2電壓時也不能導通，只有兩端的正向電壓達到UB2時才能導通，導通后的雙向觸發二極管兩端的電壓會下降（低于UB2）。
從圖中還可以看出，雙向觸發二極管正、反向特性相同，具有對稱性，故雙向觸發二極管極性沒有正、負之分。
雙向觸發二極管的觸發電壓較高，30V左右最為常見，雙向觸發二極管的觸發電壓一般有20～60V、100～150V和200～250V三個等級。
4 檢測
雙向觸發二極管的檢測包括好壞檢測和觸發電壓檢測。
（1）好壞檢測

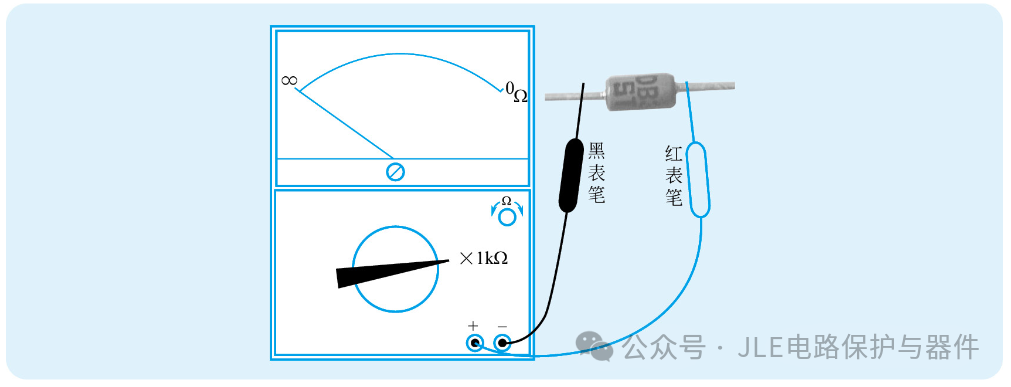

萬用表撥至R×1kΩ擋，測量雙向觸發二極管正、反向電阻，如圖4所示。
圖4 雙向觸發二極管的好壞檢測
若雙向觸發二極管正常，正、反向電阻均為無窮大。
若測得的正、反向電阻很小或為0，說明雙向觸發二極管漏電或短路，不能使用。
（2）觸發電壓檢測
檢測雙向觸發二極管的觸發電壓可按下面三個步驟進行。

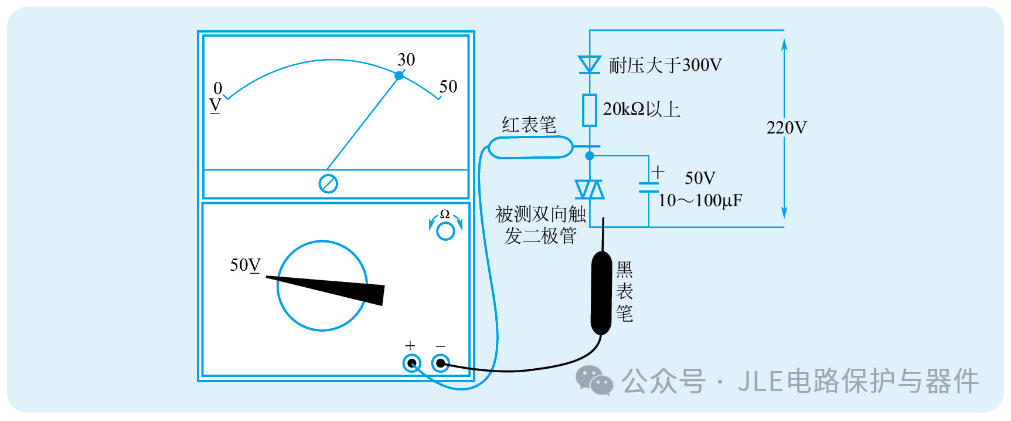

第一步：按圖5所示的方法將雙向觸發二極管與電容、電阻和耐壓大于300V的二極管接好，再與220V市電連接。
圖5 觸發二極管觸發電壓的檢測
第二步：將萬用表撥至直流50V擋，紅、黑表表筆分別接被測雙向觸發二極管的兩極，然后觀察表針位置，如果表針在表盤上擺動（時大時小），表針所指最大電壓即為觸發二極管的觸發電壓。圖中表針指的最大值為30V，則觸發二極管的觸發電壓值約為30V。
第三步：將雙向觸發二極管兩極對調，再測兩端電壓，正常該電壓值應與第二步測得的電壓值相等或相近。兩者差值越小，表明觸發二極管對稱性越好，即性能越好。
