NMOS管和PMOS管做開關控制電路，看完這篇就徹底掌握了！
來源：JLE電路保護與器件
更新時間：2024-07-13
閱讀：
NMOS管的主回路電流方向為D—>S，導通條件為VGS有一定的壓差，如 5V（G電位比S電位高）。
PMOS管的主回路電流方向為S—>D，導通條件為VGS有一定的壓差，如 -5V（S電位比G電位高）。

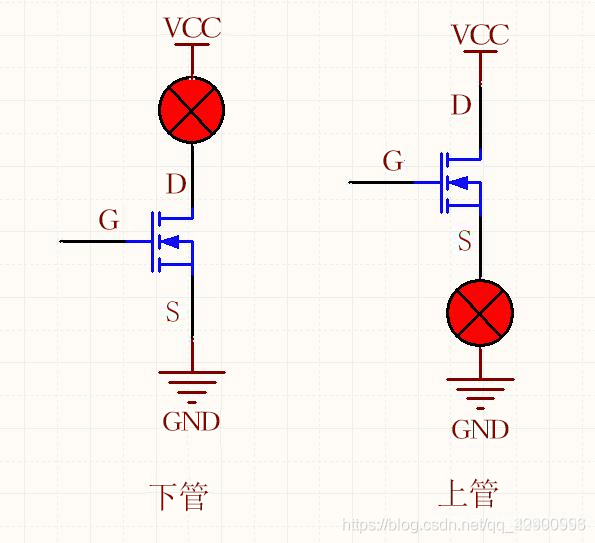

1）NMOS當下管，即S極（源極）直接接地，只需控制G極（柵極）電壓即可控制NMOS管的導通或截止，因為MOS管導通的條件取決于VGS的壓差。
2）NMOS當上管，D極（漏極）接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因為S極對地的電壓有兩種狀態，NMOS關截止時為低電平，導通時接近高電平VCC。
3）PMOS當上管或下管原理一樣。

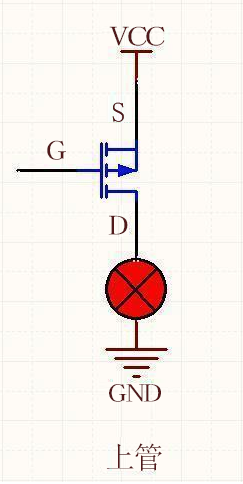

4）通常使用PMOS做上管，NMOS做下管。

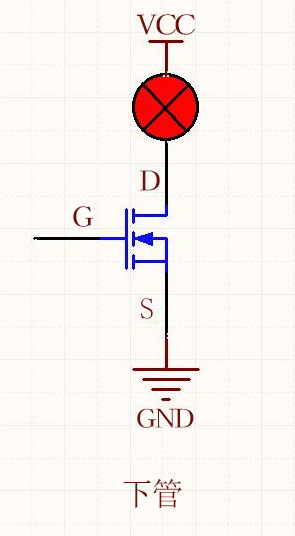

使用NMOS當下管，S極直接接地，只需將G極電壓固定值為5V即可導通（該5V視MOS管型號而定）
使用PMOS當上管，S極直接接電源VCC（5V），只需將G極電壓固定值為0V即可導通。
