教你如何選擇磁環

      電子設備輻射和泄漏的電磁波嚴重干擾其他電子設備正常工作，導致設備功能紊亂、傳輸錯誤。因此降低電子設備的電磁干擾(EMI)已經是必須考慮的問題。

      磁環是電子電路中常用的抗干擾元件，對于高頻噪聲有很好的抑制作用。接下來為大家介紹怎么選取更適合的磁環。

鐵氧體抑制元器件尺寸的選擇：

選定材質后，一般來說，鐵氧體體積越大，抑制效果越好。在體積一定時，長而細的形狀比短而粗的形狀阻抗要大，抑制效果要好。鐵氧體的橫截面積越大，越不易飽和，可承受的偏流越大。鐵氧體的內經 越小，抑制效果越好。

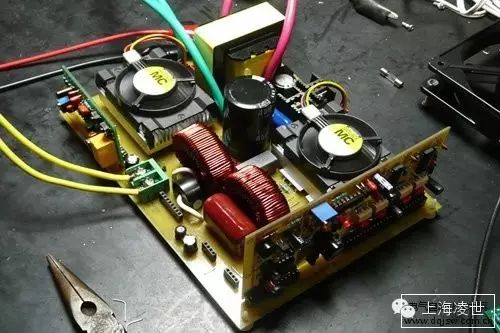

鐵氧體抑制元器件在電路板上的應用：

電路板板上的 EMI 主要來自周期開關的數字電路，其高頻電流在電源線和地線之間產生一個共模電壓降，造成共模干擾。為抑制此干擾，我們在電源線和地線之間加去耦電容，使高頻噪聲短路，但是去耦 電容通常會引起高頻諧振，產生新的干擾。為此需要在電路板上的 I/O 端口加鐵氧體抑制元器件會有效地 將高頻噪聲衰減掉。

鐵氧體抑制元器件在電源線上的應用：

在電源線上 I/O 端口加裝鐵氧體抑制元器件可抑制電源與電路板板之間的高頻干擾傳輸和相互干擾。但應注意的是，在電源線上應用鐵氧體元器件時會存在有直流偏流，鐵氧體的阻抗和插入損耗隨著直流偏 流的增加而減小，但偏流增加到一定值時，鐵氧體會出現飽和現象。鐵氧體的磁導率越低，插入損耗受直流偏流的影響越小，越不易飽和。

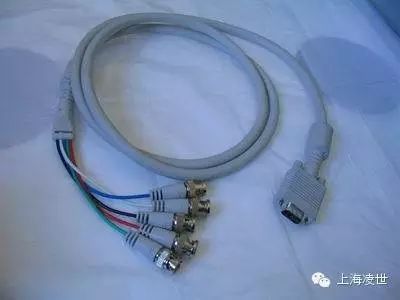

鐵氧體抑制元器件在信號線上的應用：

鐵氧體抑制元器件最常用的地方是在信號線上。它可有效地將不需要的高頻干擾抑制掉。例如在計算機中，鐵氧體常用在驅動電路與鍵盤之間，將高頻干擾抑制在工作頻率之外。

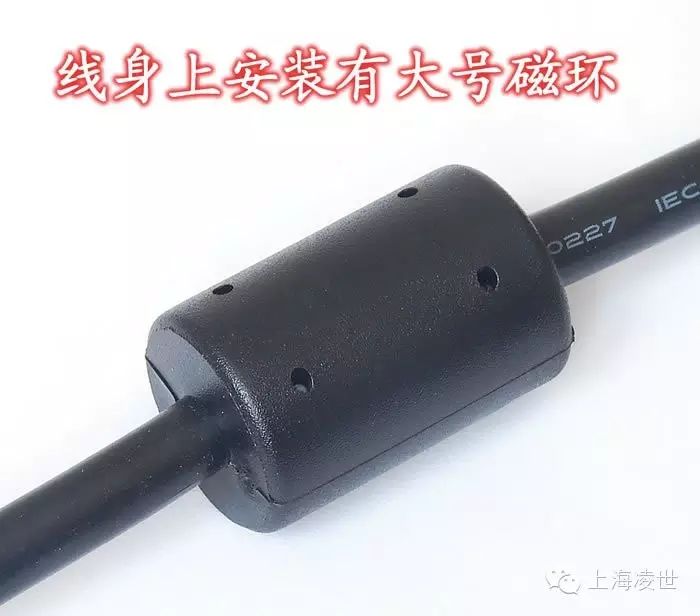

鐵氧體抑制元器件的安裝：同樣的抑制件，安裝的位置不同，抑制的效果會有很大的區別。一般要安裝在 I/O 端口界面，用熱縮管緊縮在線上。
