輻射發射（RE）測試結果的影響因素分析

來源：風陵渡口話EMC 更新時間：2024-07-20 閱讀：

人們希望輻射測量結果是準確的，就象物體無論放在哪個天平上稱其重量都是相同的。但實際上同一臺機器在不同的認證機構實驗室測量結果可能存在較大差異，A實驗室測量通過的機器在B實驗室測試可能超標，相信很多工程師都遇到類似事件，因此就產生了某個實驗室測試結果較松與較嚴的說法。

【備注說明】：嚴格說輻射發射測試不存在精確性，無法保證實驗室間測試結果完全相同。

在實驗室資格認證體系（CNAS）對電波暗室的要求是符合對應的標準要求即可，即不強制實驗室之間測試結果完全相同；綜合各個實驗室之間測量結果差異，各個產品制造商明確提出測試余量的要求。

0.1、測量結果的可重復性與有效性

輻射發射測試的基本要求是在一個能確保有效的、可重復測試結果環境下測量。所謂有效性是指測得的噪聲頻點是從待測物體上輻射出來的，而不是環境所產生的。如果待測物關機后，噪聲頻點依然存在，那說明噪聲頻點可能來自實驗室測試設備、環境噪聲等；如果待測物關機后噪聲消失，開機后噪聲隨之出現，則說明噪聲是從待測物出來的。

所謂重復性是同樣的待測物在同個實驗室中測試，在不同的時間段測量的結果應該是相同的，可重復性與多個因素相關：

測試使用的儀器設備與線材。
待測物的擺放方式。
待測物的工作狀態。
測試時使用的輔助測試軟件。

待測物擺放是一個很容易被工程師忽略的重要因素，因此經常看到工程師對測試結果苦惱不已，認為是場地問題造成的。待測物的內部或者外部基本都存在連接線材，線材可能是激勵天線將噪聲耦合發射，待測物線纜的擺放方式不一致，這些天線的性能也將產生變化，因此測量結果存在較大差異。

0.2、被測物（EUT）工作狀態對測試結果的影響

輻射發射測試結果跟待測物的工作狀態緊密相關，不同產品狀態各異。測試機構人員對產品的工作模式、工作狀態也不熟悉，可能不同的機構測試的狀態不同。被測物工作的狀態主要有如下影響：

開關電源類產品，工作在輕載與重載，不同負載情況下的開關頻率，控制方
式則不同，可能引起噪聲干擾的巨大變化。
開關電源類產品，輸入電壓不同情況下開關工作頻率，控制方式不同，可能
引起噪聲干擾的巨大變化。
顯示類產品，輸入信號模式不同，測試畫面不同可能引起噪聲干擾的變化。
集成電機模塊、繼電器模塊產品，尤其是電機產品在不同的轉速，可能引起
噪聲干擾的明顯變化。

0.3、天線極化方向的影響

我們進行輻射測量時，經常發現天線水平方向與垂直方向測量結果存在很大差異，要解釋這個差異需要從天線的極化原理說明。所謂天線的極化，就是指天線輻射時形成的電場強度方向。當電場強度方向垂直于地面時，此電波就稱為垂直極化波；當電場強度方向平行于地面時，此電波就稱為水平極化波。由于電波的特性，決定了水平極化傳播的信號在貼近地面時會在大地表面產生極化電流，極化電流因受大地阻抗影響產生熱能而使電場信號迅速衰減，而垂直極化方式則不易產生極化電流，從而避免了能量的大幅衰減，保證了信號的有效傳播。

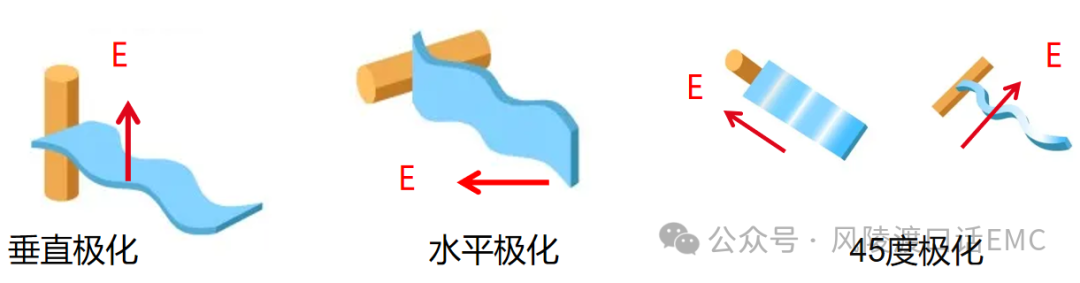

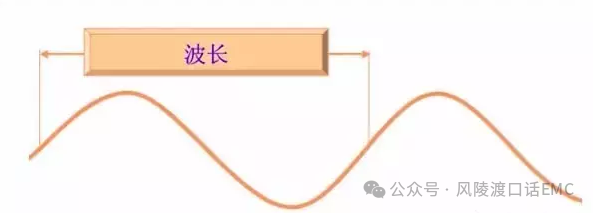

偶極天線水平擺放稱為水平極化，垂直擺放稱為垂直極化，45度擺放稱為交叉極化。我們假設發射天線及接收天線都是偶極天線，當發射天線與接收天線同方向時，由于所產生的電磁波極化方向相同，故此時接收天線可得到最大的共振接收強度。
