電磁兼容社招試題
一. 名詞解釋：（總分4分，每小題2分）
20H原則：
屏蔽效能：
二. 單項選擇：（總分30分，每小題1分）
1.貼片電容的阻抗特性為：（ ）

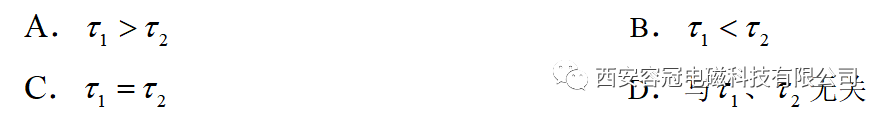

2. 假如有兩個上升沿時間分別為、的時鐘信號，如果對應的時鐘信號輻射帶寬更大，則（ ）：
3. 信息技術電磁騷擾要求和測量方法對應的國標是（ ）：
A．GB/T9254 B．GB4943
C．GB/T17626 D．GB/T17618
4. 如果要降低單個電容諧振頻點的阻抗，可以采取（ ）：
A．兩個相同容值電容并聯
B．兩個相同容值電容串聯
C．兩個不同容值電容串聯
D．兩個不同容值電容并聯
5. 關于峰值檢波、準峰值檢波、平均值檢波，測量時間最短的是（ ）：
A．峰值檢波 B．準峰值檢波
C．平均值檢波 D．三種檢波方式測量時間一樣
6. 浪涌標準測試波形8/20us的8us指的是（ ）：
A．波前時間 B．半峰值時間
C．信號周期 D．持續時間
7. 關于連接器選型，下面說法不正確的是（ ）：
A．理想情況下，每個信號針都有相應的地針
B．關鍵信號針要通過地針與其它信號針隔離
C．信號針、電源針、地針的位置與數量，與輻射無關
D．推薦使用地針與信號針交錯排列的連接器
8. 濾波器是常用的電磁干擾抑制元件，若用ZS表示源阻抗，ZL表示負載阻抗，T形濾波器適合于哪種類型電路？（ ）：
A． ZS低，ZL低 B．ZS高，ZL低
C． ZS低，ZL高 D．ZS高，ZL高
9. 以下器件正下方表層可以布線的是（ ）：
A．隔離變壓器、光電耦合器
B．晶體、晶振、時鐘芯片
C．模擬芯片、大規模可編程門陣列
D．以上全部錯誤
10. 3W原則指的是（ ）：
A．相臨導線中心距離滿足3倍線寬
B．導線到板邊的距離滿足3倍線寬
C．電源線寬度為信號線寬度的3倍
D．電源線寬度為地線寬度的3倍
11. 關于去耦合電容，選擇不正確的描述（ ）：
A．抑制邏輯器件切換產生的射頻能量
B．值越大，濾除射頻能量的效果越好
C．盡量靠近芯片的電源引腳
D．為器件提供局部化的DC電壓源
12. 關于瞬態抑制二極管（TVS）的箝位電壓與被保護器件的最大耐壓，下面說法正確的是（ ）。
A．箝位電壓大于被保護器件的最大耐壓
B．箝位電壓小于被保護器件的最大耐壓
C．箝位電壓等于被保護器件的最大耐壓
D．以上說法都不正確
13. I/O電纜電磁干擾濾波時，選擇磁環時首要考慮的參數是（ ）：
A．磁導率 B．體積大小
C．100MHz時的阻抗值 D．抑制頻段
14. 關于差分對線路，下面說法不正確的是（ ）：
A．同層 B．相鄰平行 C．等長 D．增大兩根線之間的間距
15. 鐵氧體磁珠可以等效為（ ）：
A．電感 B．電阻
C．電容 D．電感與電阻并聯

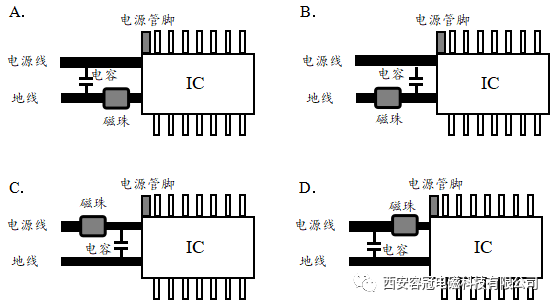

16. 對于IC電源的濾波，下面做法正確的是（ ）：
17. 下列關于SMT（表面貼裝）元件說法不正確的是（ ）：
A．使用SMT元件，可減小去耦電容的環路面積
B．SMT元件的性能優于DIP元件
C．與通孔元件相比，SMT元件上管腳到PCB走線的引線電感較小
D．SMT元件沒有DIP元件電磁兼容特性好

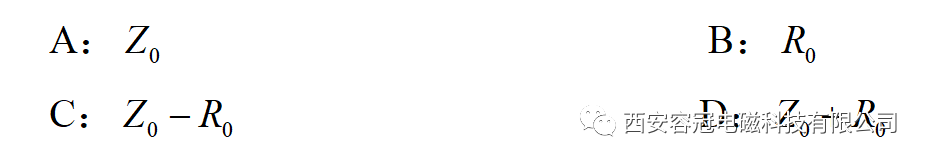

18. 源阻抗為，傳輸線的特性阻抗為，則源端串聯匹配電阻R=（ ）
19. 關于多層印制電路板，下面說法不正確的是（ ）：
A．有利于降低電磁干擾
B．電源層與地層的板間電容有去耦合特性
C．相同大小的電源層和地層電磁兼容特性最好
D．電源層和地層可以為信號電流提供回流路徑
20. 請選擇正確的描述（ ）：
A．非平衡電路不產生共模噪聲
B．平衡電路不產生共模噪聲
C．閉合回路都會產生共模噪聲
D．都不正確
21. 實際使用Y電容時考慮到漏電安全問題，因此比較注重的是（ ）：
A．耐壓等級 B．絕緣等級
C．差模干擾 D．共模干擾
22. 接收機在物理結構上與頻譜分析儀相比，接收機增加了（ ）：
A．衰減器 B．預選器
C．混頻器 D．陷波器
23. 屏蔽電纜屏蔽層與金屬連接器連接的方式描述正確的是（ ）
A．屏蔽層擰成辮子接金屬連接器殼體
B．屏蔽層擰成辮子連接插針
C．屏蔽層擰成辮子接金屬機箱
D．屏蔽層與金屬連接器360°連接
24. 在負載為50Ω兩端，測得電壓為15dBμv，若換算成功率P，應為（ ）dBm。
A：-92 B：-93.5 C：93.5 D：45
25. 機箱開孔時，同等條件下優選（ ）：
A．正方形孔 B．長方形孔
C．六邊形孔 D．圓孔
26. 已知某設備存在五個主要電磁干擾源，依次消除五個干擾源，每消除一個干擾源后，相對于該干擾源存在時可獲得的改善量依次為：(1)6dB、(2)8dB、(3)12dB、(4)14dB、(5)25dB。現在需要將該設備的干擾降低37dB，則合適的解決辦法是（ ）：
A：(1)+(2)+(3)+(4) B：(3)+(5)
C：(4)+(5) D：(1)+(2)+(5)
27. 關于過孔，以下說法不正確的是（ ）：
A．時鐘線上避免打過孔
B．高頻時過孔有寄生特性
C．過孔應盡量長而細
D．穿越地層的過孔不能太密集
28. 在4層PCB設計中，最優的分層設計方案是（ ）：
A．TOP-PWR-PWR-BOT
B．TOP-GND-PWR-BOT
C．TOP-SIG-PWR-GND
D．SIG-GND-SIG-GND
29. 在下列電容中，（ ）的高頻特性最好：
A．貼裝電容 B．穿心電容
C．三端電容 D．陶瓷電容
30. 半電波暗室的場地均勻性指標是為考察產品實際測試的（ ）：
A．輻射騷擾測試 B．輻射抗擾測試
C．傳導騷擾測試 D．傳導抗擾測試
三．混選題（總分20分，每小題2分）
1. 元件封裝EMC設計應考慮以下哪些原則（ ）：
A．優先選擇帶IC插座的器件
B．優先選擇電源和接地管腳位于封裝中央且相對分布的器件，使得器件電源管腳與接地管腳間形成的環路面積最小
C．選用電源和地管腳成對分配且相鄰分布的邏輯器件，將降低電源和地之間的環路電感，有助于減少電源總線上的電壓瞬變
D．優先選擇信號返回管腳與信號管腳均勻分布以及為時鐘等關鍵信號線配置了專門的信號返回管腳的器件
2. 某設備有兩個輻射頻點超標，一個是40MHz,另一個為900MHz。經檢查，確定是電纜的共模輻射所致。在電纜上套一個磁環（1/2匝），900MHz的干擾明顯減小，不再超標，但是40MHz頻率仍然超標。將電纜在磁環上繞3匝，40MHz干擾減小，不再超標，但900MHz超標，如何解決（ ）。
A．使用兩個磁環直接穿過電纜
B．使用兩個磁環并在電纜上各繞3匝
C．使用兩個磁環，其中一個磁環線纜直接穿過濾除40MHz干擾頻點，另一個磁環線纜繞3匝濾除900MHz干擾頻點
D．使用兩個磁環，其中一個磁環線纜直接穿過濾除900MHz干擾頻點，另一個磁環線纜繞3匝濾除40MHz干擾頻點
3. 單板的層設置應該遵循以下哪些原則（ ）：
A．器件面下面（第二層或倒數第二層）有相對完整的地平面
B．主電源（功率消耗最大的電源）有一相鄰地平面
C．盡量避免兩信號層直接相鄰
D．所有信號層盡可能與地平面相鄰
E．高頻、高速、時鐘等關鍵信號布線層要有一相鄰地平面
4. 要提高屏蔽體對低頻磁場的屏蔽效能，應采取（ ）：
A．屏蔽體選用坡莫合金或硅鋼材料
B．增加屏蔽體厚度
C．低頻磁場源遠離結構孔縫
D．利用高磁導率材料增加渦流損耗
5. 影響電容高頻濾波效果的因素有（ ）：
A．引腳電感
B．過孔
C．封裝
D．器件與電容間的引線電感
E．以上說法都不正確
6. 以下關于模塊布局說法正確的有（ ）：
A．依據信號流向?qū)φ麄€(gè)電路模塊進行劃分
B．按照信號類型可以分為數字電路和模擬電路
C．依據功能進行劃分，比如說時鐘電路、放大電路、驅動電路、A/D與D/A轉換電路、I/O電路、開關電源、濾波電路等等
D．?dāng)?shù)模轉換器件可以布置在數字區域，也可以布置在模擬區域
E．按照信號的工作頻率可將電路模塊劃分為高頻、中頻和低頻電路
7. 電感和磁珠的區別包括( ) ：
A．單位不一樣，電感單位為亨，磁珠單位是歐姆
B．電感是儲能型器件，而磁珠是消耗型器件
C．電感常用于電源濾波，側重抑制傳導性干擾；磁珠多用于信號回路，主要用于EMI方面
D．電感主要用于LC振蕩電路、低頻濾波電路，磁珠用來吸收高頻信號
8. 對于表層走線（微帶線）與內層走線（帶狀線），以下說法正確的是（ ）：
A．微帶線位于表層，可直接對外輻射，帶狀線位于內層，有參考平面屏蔽
B．一般來說，表層走線宜布置重要性相對較低的走線
C．強干擾或高敏感度的信號線通常布置在中間層
D．高頻、高速、時鐘線通常布置在中間層
E．小、弱信號以及對外界干擾非常敏感的復位信號等的走線通常布置在中間層
9. 關于跨槽布線，以下說法正確的是（ ）：
A．增大電流環路面積，增大了環路電感，影響信號質量
B．增加向空間的輻射干擾，同時易受空間磁場的影響
C．不會增大電磁干擾
D．增加與板上其它電路發生磁場耦合的可能性
E．環路電感上的高頻壓降形成共模輻射源，并通過外接電纜產生共模輻射
10. 要達到理想的屏蔽效果，關于板級屏蔽以下說法正確的是（ ）：
A．以印制板一塊完整的地層作為屏蔽體的一個面
B．在五面體的屏蔽盒與PCB連接的部位設置隔離地線
C．正方體的屏蔽盒效果最好
D．PCB與屏蔽盒焊接的隔離地線上禁止有綠油
E．隔離地線要打過孔連接到地層，過孔的間距要小于λ/20
四. 判斷：（總分10分，每小題1分）
1.實際電感等效模型為電感、電阻、電容的串聯。（ ）
2. 散熱器接地與否與電磁輻射沒有關系。（ ）
3. 電源平面與地平面構成的板間電容對高頻電磁干擾有很好的抑制效果。（ ）
4. 對于IC電源管腳電容的布置，應該使大電容更靠近電源管腳。（ ）
5. 自由空間的波阻抗與場源的距離和特性無關。（ ）
6. 差模電流比共模電流大，因而差模輻射比共模輻射厲害。（ ）
7. 低頻時，電流流過電阻最低的路徑，高頻時，電流流過阻抗最低的路徑。（ ）
8. 當上升時間大于信源到負載間的傳播時延時，布線應當作傳輸線。（ ）
9. 高頻時交流電流在導體橫截面上均勻分布。（ ）
10. 一般而言，交流電濾波器可以用在直流的場合，直流電濾波器也可以用在交流的場合。（ ）
五. 填空：（總分10分，每空1分）
1. 已知lg2=0.3，如果A功率比B功率大一倍，則A功率比B功率大 dB。
2. PCB上開槽的產生可以歸納為兩種情況： 形成開槽，另一種是 形成開槽。
3. 要濾除寬帶射頻電流，通常是在緊鄰每一電源管腳的旁邊使用兩個不同容值的電容并聯，建議電容值相差兩個數量級或 倍。
4. 射頻信號走線有兩種轉角方法：切角和 。
5. 金屬板對電磁場的屏蔽效能包含吸收損耗、 、多次反射修正因子。
6. dBm表示相對于 的基準值，用分貝表示的絕對功率電平。
7. 壓敏電阻（MOV）的動作電壓稱為 。
8. 一臺設備，原來的電磁輻射發射強度是300V/m，加上屏蔽箱后，輻射發射降為3V/m，這個機箱的屏蔽效能是 dB。
9. 為了保證低阻抗的連接，搭接條除了盡量保持最短和低電阻之外，其長寬比應該小于或等于 。
10. 標準方波信號無 次諧波。
六. 簡答：（總分26分）
1. （8分）簡單描述PCB布線換層時的各種情況，并從信號回流角度給出相應的處理措施。
2. （8分）某一設備輻射騷擾超標，如果機箱縫隙、開口、顯示屏、按鍵等等都存在電磁泄漏，如果針對某一泄漏源采取措施后沒有改善效果，撤銷對這個源的措施，接著再對另一個泄漏源采取措施，如此反復，這種方法對不對？如果不對，正確的做法是什么？
3. （10分）請列舉一個自己解決過的印象最深刻的電磁兼容案例，并詳細說明整個診斷、整改過程的思路及方法。根據自身情況發揮。
