Ansoft Nexxim 簡化UWB RFIC設計流程

設計流程解決方案

設計過程從系統設計與行為級建模測試平臺開發開始。常用的建模方法包括使用Matlab、高級語言(如C語言)或者硬件描述語言(HDL)(如Verilog-A或VHDL-AMS)，以及專門的系統仿真工具。

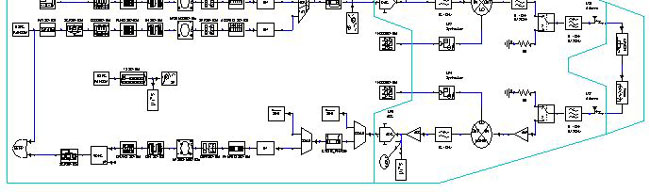

圖3描述了一個超寬帶IC參考設計的行為模塊結構圖，這個IC參考設計是由Ansoft公司和聯電合作開發的。

圖3：用于早期系統級折衷研究的UWB無線電全收發器行為模型。電路包含所有基頻DSP和訊號調節電路、無線電路和多徑衰落無線信道模型。

這個系統包括基頻數字訊號處理(DSP)、數據轉換器、無線發射器和接收器以及無線通道。然后開發出電路模塊規范來定義性能指針。

Ansoft公司的Designer工具用來對這種UMB無線電進行行為建模。它提供全面的無線電模塊模型，如混頻器、濾波器、放大器、無線信道模型以及天線和DSP、混合訊號模塊(如快速傅立葉變換FFT)、數據轉換器、符號映像器、隨機碼訊號源和檢波器。

與Matlab模型的協同仿真和使用標準C編程的用戶定義模塊解決了特定的基頻訊號處理問題，包括數據擾碼、卷積編碼、訊號打孔、符號映像以及OFDM符號產生。

設計流程的下一步是使用理想化的互連結構和代工設計工具套件(foundry design kit)中的組件模型進行電路設計。Nexxim仿真器可以和Cadence的RFIC設計流程完全整合在一起。

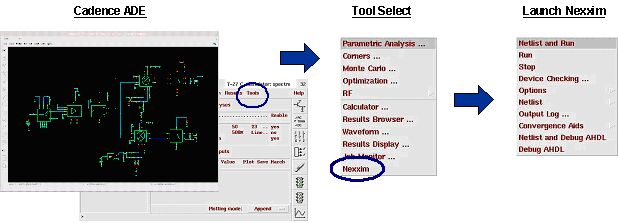

圖4顯示了它已經緊密地與Cadence ADE整合并直接包含在其選單結構內。

圖4：Ansoft Nexxim電路仿真器被完全整合到Cadence的ADE中。

Nexxim能夠在一個仿真器中實現瞬態和諧波平衡，這可以從下面的例子中明顯地看出。

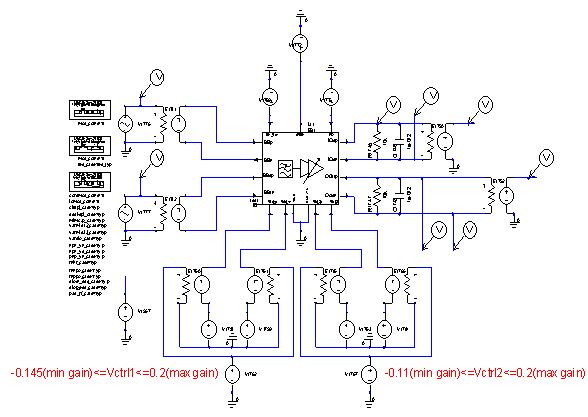

圖5是UWB接收器模擬基頻的原理圖，包括基頻濾波器和用于自動增益控制(AGC)的可變增益放大器。

圖5：UWB接收器模擬基頻包括基頻濾波器和可變增益AGC放大器。
