請教：在CST中如何求解物體的后向RCS，而不是全向RCS？
請教：在CST中如何求解物體的后向RCS，而不是全向RCS?
還有怎么樣來直接得到后向RCS與頻率之間的關系圖?
請教：在CST中如何求解物體的后向RCS，而不是全向RCS?
設定需要頻點的遠場RCS監視器，在結果中畫出2D的直角坐標系的圖，根據平面波的入射角度得到RCS值。
還有怎么樣來直接得到后向RCS與頻率之間的關系圖?
設定多個頻點的遠場RCS監視器，然后使用后處理模版：

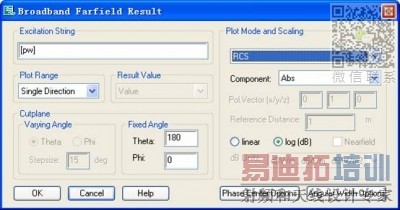

下拉1D Results中的Add new postprocessing step…，選擇Farfield（Broadband），這里您需要將Plot Mode and Scaling改為RCS，表示所繪圖為RCS的頻率特性圖，還需要將Excitation String改為[pw]，表示平面波激勵，將Plot Range改為Single Direction，另外還需要根據平面波的入射角度調整Theta和phi。
謝謝liuchaobaby小編的詳細解答！
多謝小編解決了頭痛很久的問題，謝謝
不客氣 這些問題在將要出的叢書9中會有詳細的描述
斑斑真負責，以后多學習
我的cst20081D Results下拉中怎么沒有Add new postprocessing step
您好，看了你的回答，我又幾個問題：
1.后向RCS應該就是單站RCS，在CST2011中選擇RCS模板后會自動定義一個波端口，請問這個波端口就是平面波的入射方向么?還是在宏命令里面計算單站RCS時選定的方位角所確定的方向時平面波入射方向呢?
2.單一頻率下使用T求解器計算單站RCS隨角度的變化關系時要怎么設置呢?
