教你如何在CST中做網格收斂性分析

---

在相差較大的的網格設置下得到不同的結果，如果這些結果吻合的非常好，則說明仿真結果的穩定性和可信程度較高。如果能用完全不同的求解方法得到一致的結果，比如有限積分求解、有限元求解和傳輸線矩陣求解結果相同，則幾乎可以確認仿真的準確性。
下面主要介紹網格收斂性分析設置，從而確保仿真的穩定性和準確性。

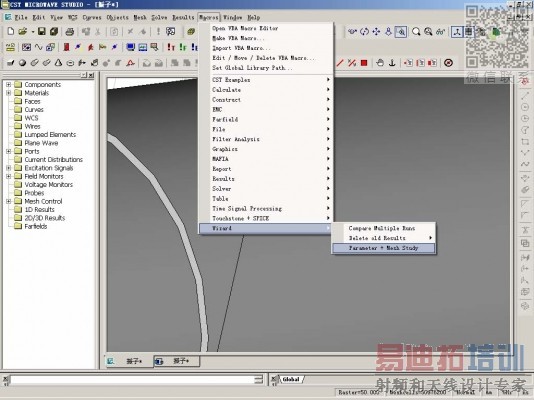

1) 請選擇 Macros → Wizard → Parameter + Mesh Study

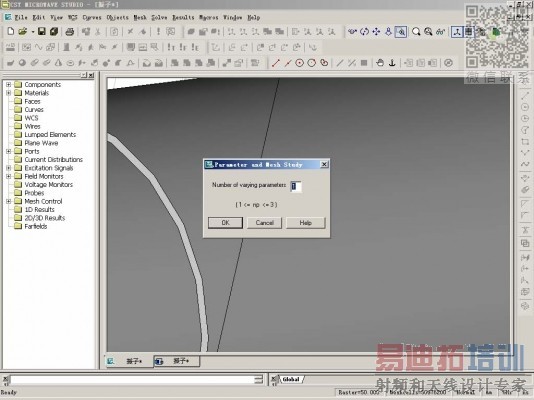

2) 輸入變化參量的個數，這里只用網格變量，故輸入 1 即可。

3) 選擇輸入網格的變化范圍和步長。

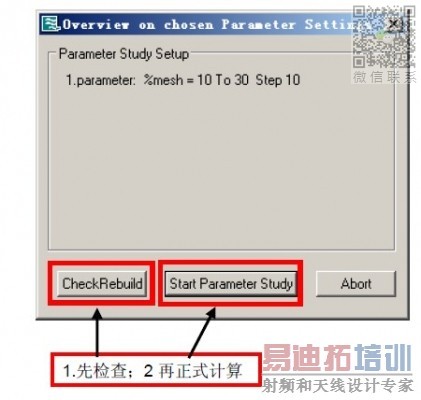

4) 點擊 Start Parameter Study 進入下一步

5) 選擇所需的求解器，默認為時域求解”Transient”

到這里就完成了網絡收斂性分析前面的相關設置了，點擊“Start”開始做網絡收斂性分析，至于其它選項的功能，大家可以嘗試摸索下，如有疑問可查看幫助文檔。
