關于在CST中增益的表示方法
來源：edatop
更新時間：2024-09-06
閱讀：

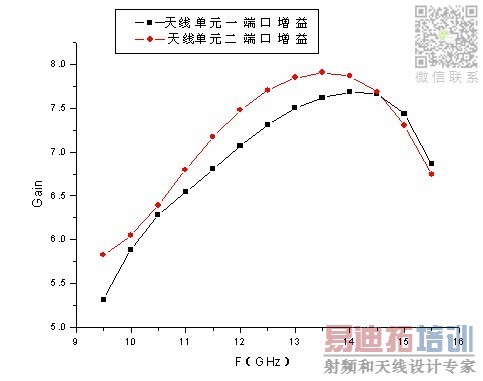

不知道在CST中能否如下圖所示地表示天線的增益呢，知道告訴一下。
在后處理模板可以做這個工作
但前提是你必須定義要觀察到頻點的遠場監視器

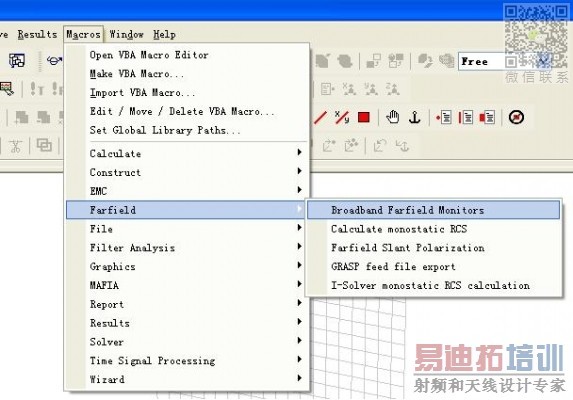

批量添加遠場監視器，可以按照下圖所示的方法添加
然后按shift+p進入后處理模板或從下圖進入也可以

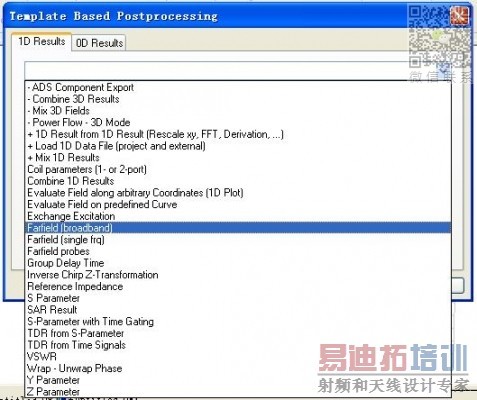

進入如下界面，在1D result里選擇圖中所示的選項

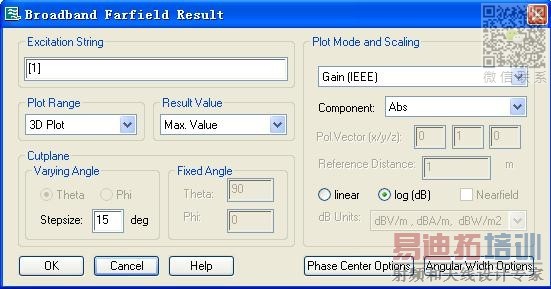

彈出如下對話框

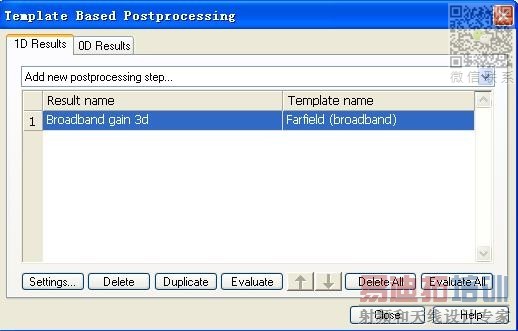

這是便添加了隨頻率變化的增益曲線，點計算即可
哦，太感謝了，
ok 已經解決，再次謝謝管理員訥！
不錯。能看相速耦合阻抗衰減常數不?
學到了一招，謝謝了，呵呵 。
CST2011中怎么看的 貌似我看不到
請問CST2011里怎么看的
不錯的好東西啊
