教你如何優化網格設置，提高CST仿真效率
首先搭建相應的模型，并設置頻率范圍。CST 自帶的網格生成器以最大頻率為參考進行網格剖分，這里我們將Fmax 設置為3GHz。

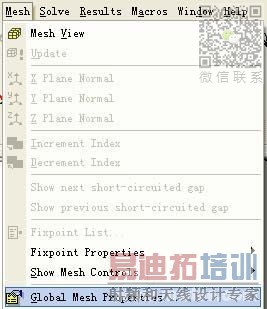

通過 Mesh→Global Mesh Properties…打開全局網格屬性對話框。
Mesh type：網格類型，對于時域仿真只能使用六面體網格Hexahedral。
Lines per wavelength：每波長至少10 個網格點，波長由最大頻率Fmax 決定，主要應用于電尺寸大于1 時的仿真模型。該項數值越大網格越密。
Lower mesh limit：表示模型最短對角線上的最少網格數，主要在仿真模型為電尺寸小于1 時起作用。該項數值越大網格越密。
Mesh line ratio limit：模型最大網格與最小網格之比，主要用來限制最小網格步長。
Smallest mesh step：強制限制最小網格步長。
Min. mesh step：最小網格步長d，該值越小，仿真時間t 越長，d 與t 滿足良好的線性關系t~1/d。
Max. mesh step：最大網格步長。
Meshcells：總網格數。

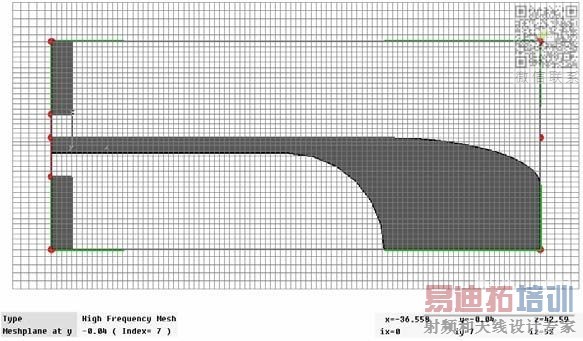

選擇 Mesh→Mesh View 進入網格視圖查看CST 剖分后的網格模型，查看模型中是否存在短路現象。
若通過觀察，沒有發現網格劃分所導致短路的話，即可啟動仿真。

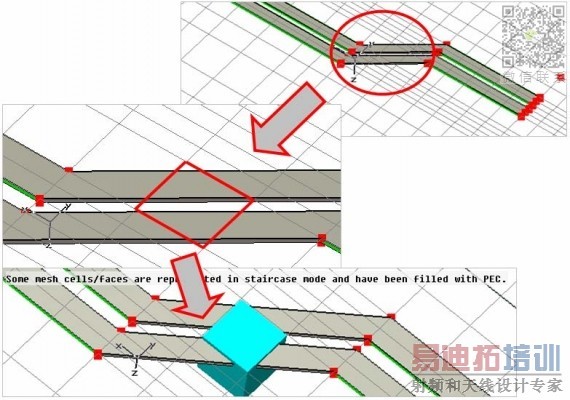

若一個網格中含有 5 layers(Air / PEC / Air / PEC / Air)，則該網格將完全被PEC 填充，并導致短路。此時就可增大全局網格屬性對話框中的Lines per wavelength 或是Lower mesh limit 來加密網格或是設置局部加密。

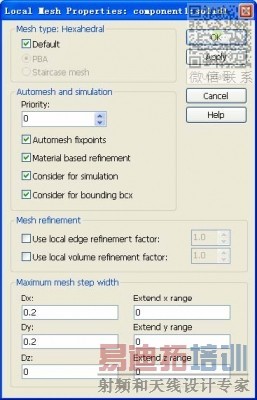

如果全局網格不能完成去除短路的話，則可以通過網格的局部加密來進行設置。選中該物體，右鍵→ LocalMesh Properties...打開局部加密對話框。

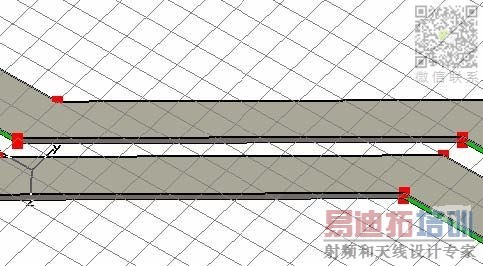

如此加密即可避免短路，從而順利進行仿真。以上這種短路現象是由于網格無法分辨精細結構所造成的。我們通常將此稱為CC 短路現象（Critical cell）。
學習一回。謝謝壇主
好好好，學習中
有些時候大家仿真的時候會出現部分內容完全嵌入到pec中，很大一部分原因就是剖分網格產生的短路現象，因此通過加密網格或局部優化基本上可以解決這個問題，關于局部優化和加密網格，我們改日再談
辛苦你了
又給大家講這么多
老大的意思其實就是CST一個網格能分辨三層不同的材料，上述說道的填充為PEC是因為一個網格有五層：空氣+PEC+空氣+PEC+空氣，CST無法識別，所以只能將其填充為PEC
恩，可以這樣理解，所以需要人為的加密網格避免這樣的短路現象發生
弱弱的問一下老大：是不是進入到mesh view里面上面出現提示：some mesh cells/faces are represented in staircase mode and have been made with PEC時就是說已經短路了呢?
你可以檢查下你的模型看看
基礎且實用，總小編總是能知道大家的需求
真經典，又學了不少好東西
學習了
不錯，學習了！
真的很感謝老大，感謝mwtee，我遇到了困難，在這能找到答案了
謝謝老大啊，受益匪淺啊，昨天碰到了網格劃分的問題了
非常感謝老大！老大能不能幫我看看仿真時出現下面警告時什么原因：
some critical cells have been expended to full size .
真經典，又學了不少好東西
學到了不少，真感謝
學習了啊
好貼
受益匪淺那！
自動劃分網格會出現短路問題嗎?原來是如此處理的！
主要是看填充PEC是否會引起本來不連接在一起的金屬變成相互連接了
小編真是牛，受教了。想問一下小編這個問題，就是我現在仿真了一個螺旋天線，出現 mesh cells are represented in staircase mode and have been filled with PEC 這個問題該怎么解決啊?我已經局部網格加密了，全局沒有加密，是不是螺旋結構容易出這樣的問題?
哪位大使能告訴我怎樣能用cst做電子槍聚焦系統的優化設計，急 急 急！ 萬分感謝！
Lines per wavelength和Lower mesh limit應該都是控制最大網格大小的吧
