三角形貼片天線的輸入阻抗計算

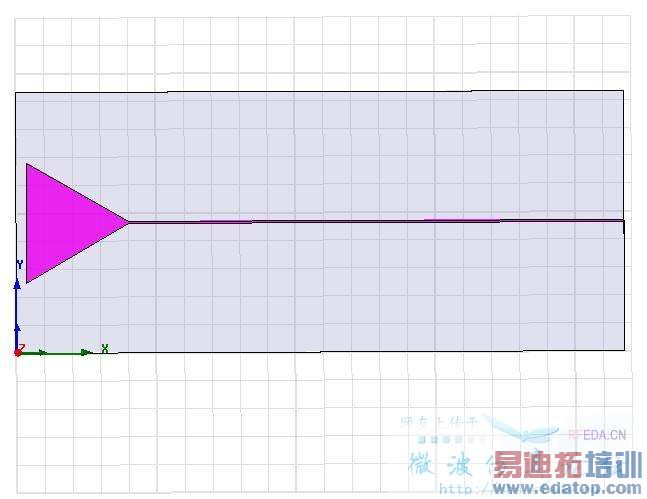

如圖， 三角形貼片通過50歐姆的微帶線饋點，但是發現S11很大，可能是天線的輸入阻抗和微帶線特性阻抗不匹配。大家知道如何計算這種三角形貼片天線的輸入阻抗嗎？謝謝～

這個，找一找微帶天線的相關書籍吧，比如 鐘順時－微帶天線理論與應用 鮑爾－微帶天線等等
微帶天線理論與應用 我在經典下載區有上傳
可以去看看

可不可以這樣:接一段已知特性阻抗的四分之一波長傳輸線給天線饋電,再根據饋電端的輸入阻抗來反推天線的輸入阻抗.公式是:Zin=Z0(Zl+j*Z0tan(beta*z))/(Z0+j*Zl*tan(beta*z)).樓主可以試試

這是sierpinski墊片天線分形之前的原型，也就是一個單極子天線，三角形的周長約為半波長，理論諧振頻率為2.4GHz，仿真結果也大致符合，就是S11比較大。附件里面是HFSS的模型，大家有興趣的話可以研究看看

先看看，收了。
