HFSS仿真中solution data中的Z矩陣
來源：edatop
更新時間：2024-09-28
閱讀：
詳細請見2，3，4，5樓
端口平移，具體可以參看help中解釋

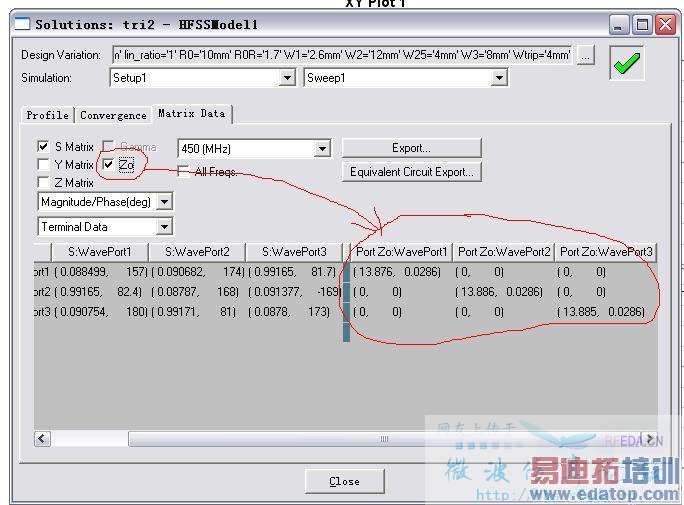

問題已解決,謝謝LS,還有一個問題,見圖,不知道在看S矩陣包括Z矩陣是,對于ZO選項打勾,對應的是什么矩陣那??
zo是端口的輸入阻抗，一般是看實部和虛部！希望大家能在仿真前多看看書，很多問題真的看看原理書就知道了！
z0是對應的端口輸入阻抗？但是根據S參數來看，端口的匹配應該做的很好，s11幾乎為零，而waveport的阻抗值是50歐啊？按照樓上的說法端口阻抗的實部約為13歐啊。困惑中。

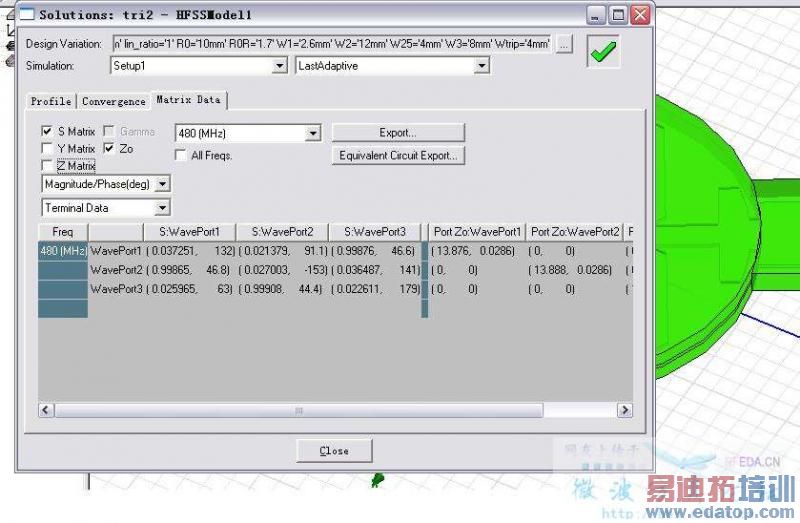

見圖～～～～～～～～～
自己幫自己頂
大家來幫幫忙啊～～～
沒人知道么,55
回復4樓的問題！
看結果顯示形式，你仿真是應該是使用的Waveport，waveport在仿真的時候，waveport的一側是你所建立的模型，waveport的另外一側是將端口處傳輸線做無限延伸，結果里面看到的S參數是在這種情況下得出的，所以，和你所說的50歐姆沒有任何關系。
