CST MWS中Transient Solve求解器結果如何看頻域波形

我用微波工作室仿真平面波照射微帶線的例子，但是不知道為什么如果把激勵源

設置成defualt能看到

R1上的頻域波形，但是如果設置其他的（不選擇默認的defualt），就看不到R1上的頻域波形，這是為什么？請各位高手指點。請輸入描述 1

注：我用的CST2012版本

有的啊。。。哦

你說的是得不到結果還是結果為0？

自己設置的激勵源signal1和默認的激勵源default一樣，用signal1仿真得到的R1頻域結果一直是一個值-200,而用degault仿真得到的R1頻域結果卻是隨頻率變化的，這是為什么？？

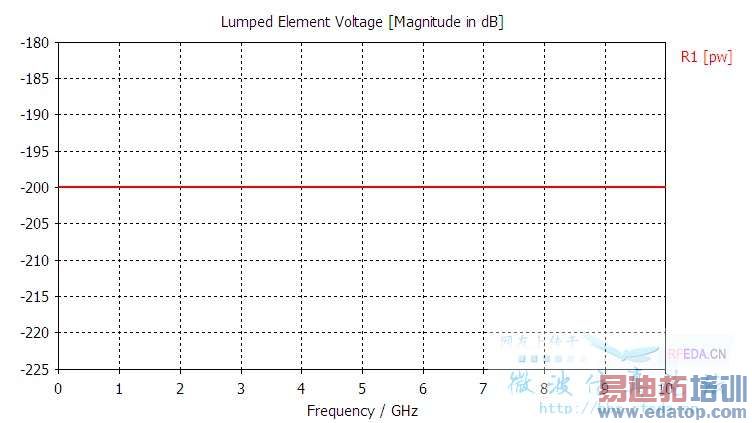

這是我用signal1仿真得到的結果

，這是我用default仿真得到的結果

default激勵的結果默認是會被CST處理過的，處理方法很簡單，就是把實際激勵得到的結果FFT/激勵FFT，有的時候把這個解釋為歸一化，是一個道理，就是激勵在每個頻點都是1，得到的結果是啥，就是你那根彎彎曲曲的線。
而自建激勵的結果是不會這么幸運被處理的，你用一個什么樣的激勵去激勵，就得到一個什么結果，如果你的激勵很小，得到的結果就更小，F(xiàn)FT完了小于-200dB可能就真的沒了。

想做寬帶，就用Default，除非你有實際的時域激勵波形。

解決的辦法就是自己用后處理做FFT
