CST中2D DXF文件導入導出
CST支持主流CAD結構文檔導入導出功能，提供了非常齊全的CAD文件接口。這里，我們將重點介紹2D圖檔導入導出操作。
主要內容包括：
（1）如何在微波工作室中導入DXF文件；
（2）如何在微波工作室中將結構導出成DXF文件；
（3）如何在微波工作室中導入Gerber文件；
1、DXF文件導入微波工作室
具體設置步驟如下：
（1）展開Import/Export下拉菜單，選擇2D CAD/DXF...選項；
（2）在彈出來的Import DXF 窗口中選擇要導入的DXF文件，同時將單位設置與當前工程的單位一致；

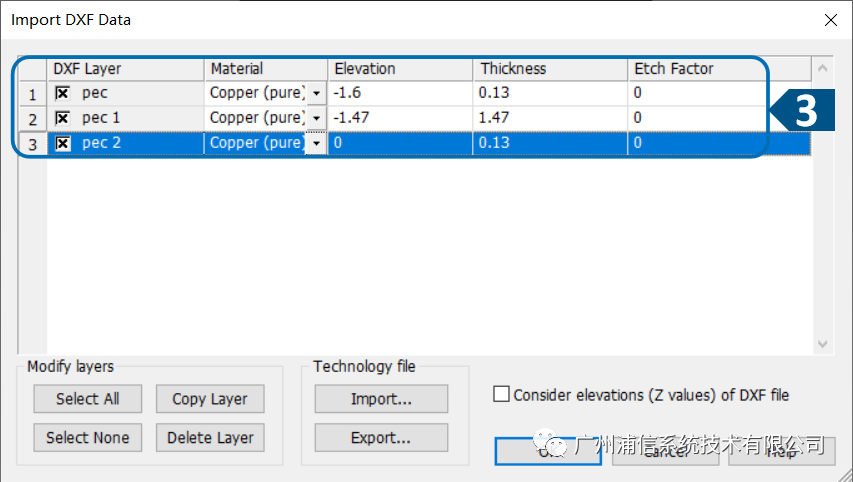

（3）在彈出來的Import DXF data窗口中，選擇要導入微波工作室的層，設置對應的材料、層位置、層厚度等內容；

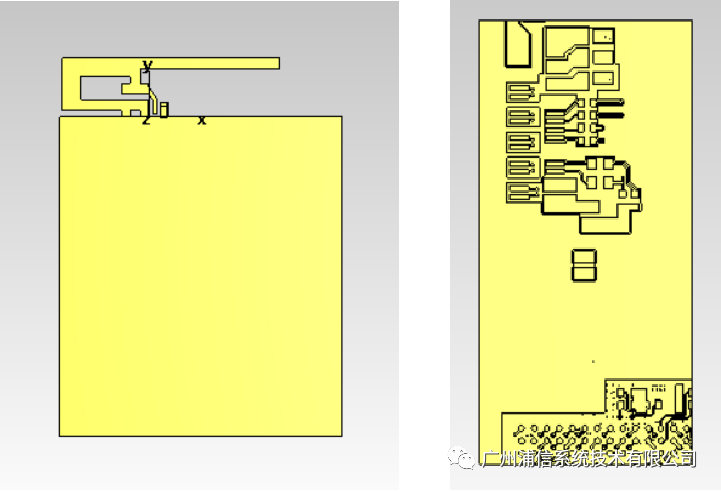

2D數據以當前坐標系統為參考位置，可以沿輪廓高度方向延展成3D實體。下圖是通過DXF文件導入微波工作室的IFA天線結構和印刷電路模型。
2、在微波工作室中，將結構導出成DXF文件
具體設置步驟如下：

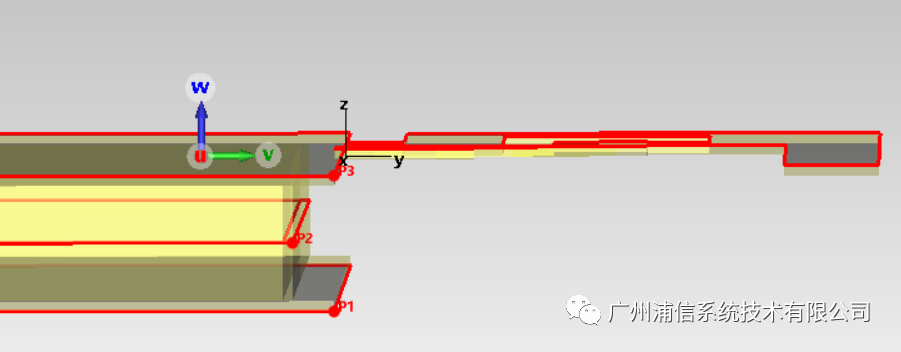

（1）以前面介紹的IFA天線結構為例，在模型中以“點”的方式選擇要導出的層，導出uv截面（XY截面）結構平面；

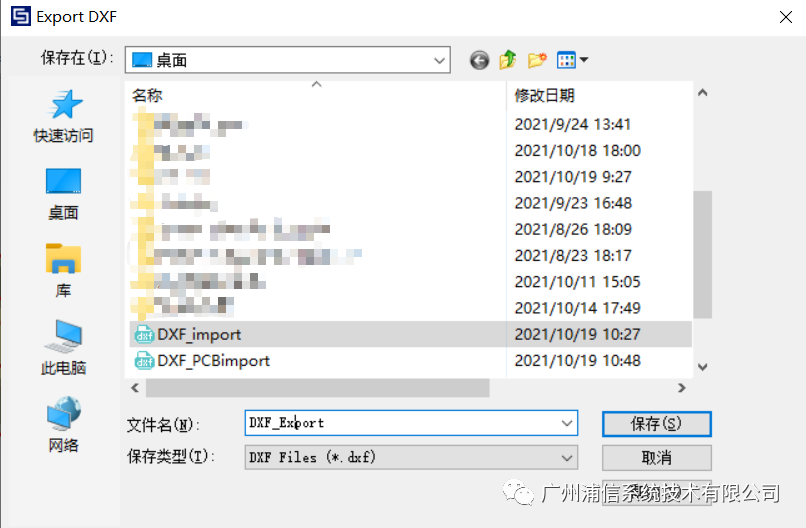

（2）點擊“回車鍵”確定，在彈出來的對話窗口中選擇導出文件的路徑即可；
3、Gerber文件導入微波工作室
具體設置步驟如下：

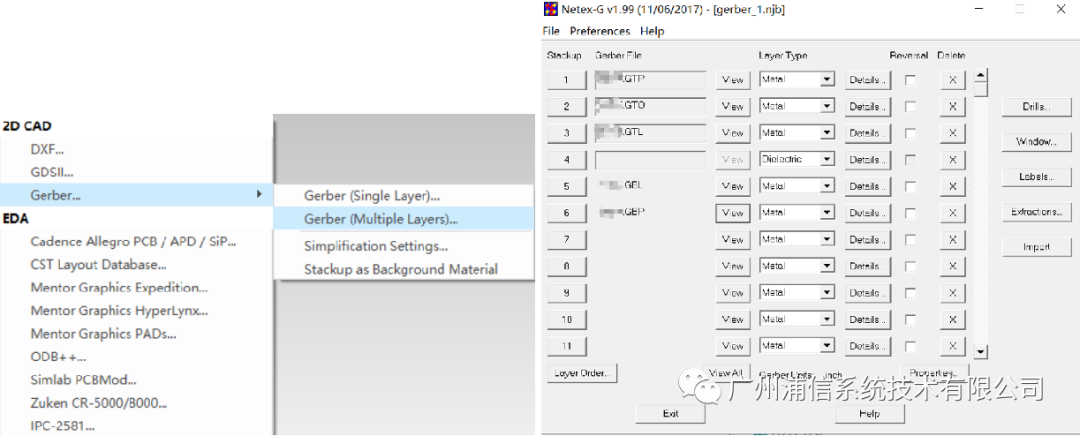

（1）展開Import/Export下拉菜單，選擇Gerber(Multiple Layers)...選項；

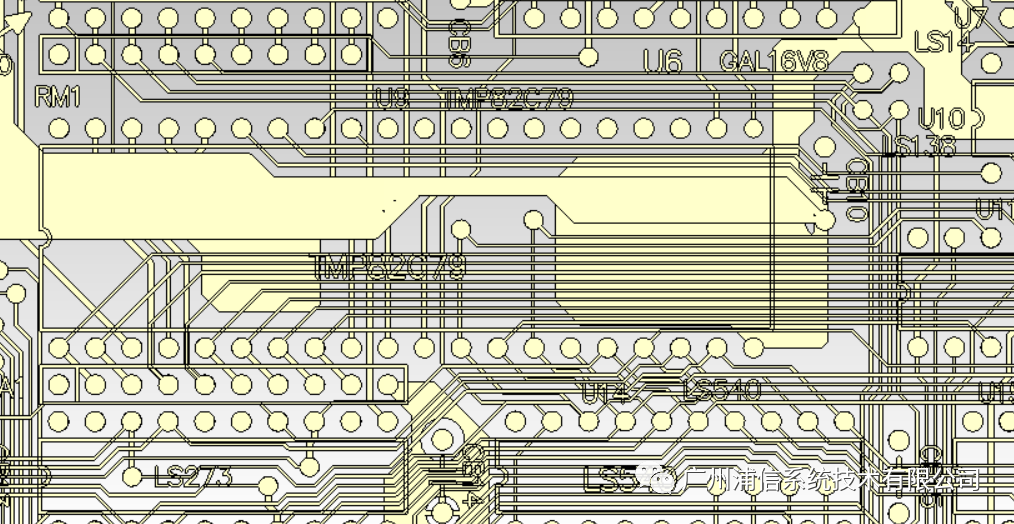

（2）在彈出來的窗口中導入各層Gerber文件、設置材料、厚度等內容，點擊Import按鈕將結構導入微波工作室。
