CST基礎070-查看模型操作

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 模型的渲染

讓模型更加逼真的渲染，操作命令：View > Change View > Stage View。

撰寫報告或論文的時候，需要加上仿真模型(Simulation Model)便于闡述和說明。使用CST的Stage View功能，就可以對仿真模型進行很酷的渲染(Rendering)。

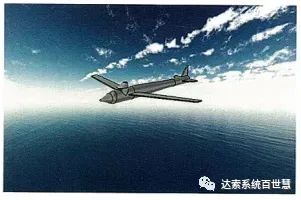

選擇默認提供的背景圖片Blue sky overocean的畫面。也可以選擇Customlmage，調出用戶自己的圖片使用。

執行Ground Reflection就可以獲得地面上的反射效果。

選擇Explosion Center輸入合適的Factor值，就可以獲得仿真模型拆解的形狀。

2. 查看模型的截面結構

輕松查看模型的截面結構，操作命令：View > Sectional View > Cutting Plane。

三維模型的查看方法有很多種。Cutting Plane是查看Model結構模型截面的功能。

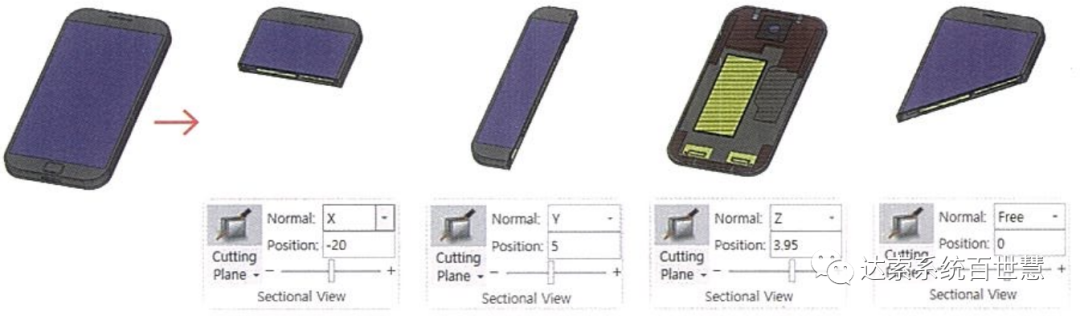

點擊Cutting Plane圖標激活截面查看功能；再點擊一次，圖標變灰，關閉截面查看功能。截面的法線方向(Normal)可以選擇為X/Y/Z。

更改Normal后的截面

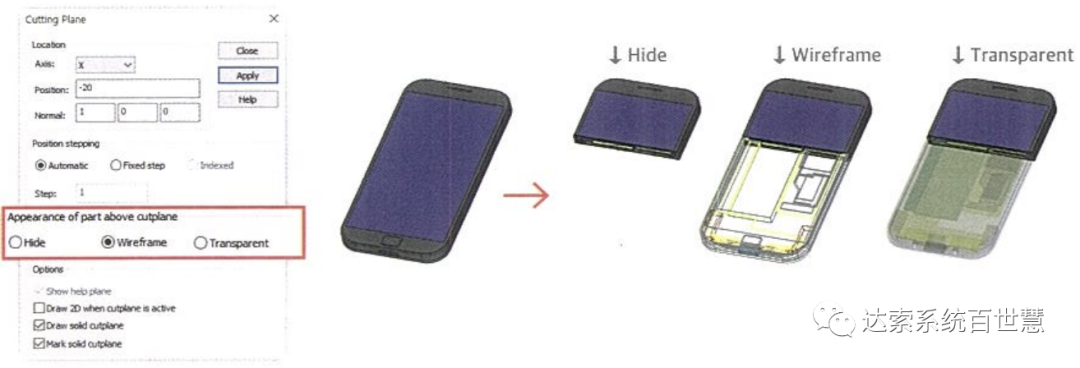

• 設置Cutting Plane Properties，可以設置更多的截面選項。


變更Cutting Plane Properties設置

3. 標注模型尺寸信息

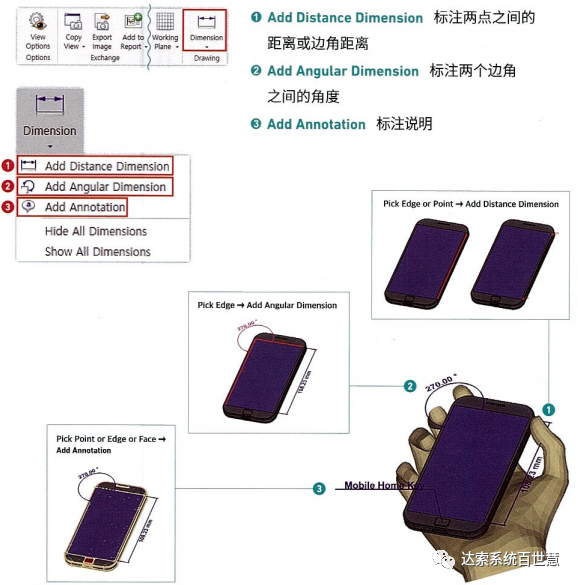

在CST軟件3D工作界面，可以在標注出仿真模型的尺寸和說明文字，使用操作命令：View > Drawing > Dimension。

這一操作不僅可以標注物理距離和角度，還可以將說明(注解)標注在3D Model中。
