CST基礎080-場分析結果保存為動畫視頻
來源：小編
更新時間：2024-06-22
閱讀：
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
將2D/3D場結果保存為動畫視頻，操作命令：2D/3D Plot > Plot Type > Animate Fields > Save Video。
每個CST求解器會有所不同，但是都可以在時域和頻域保存2D/3D場分布結果。下面了解一下將 2D/3D 場分布結果保存為動畫視頻的方法。
Animate Fieldssh+根據時間或相位將當前激活狀態的2D/3D場分布顯示為動畫。Save Video是用GIF，MNGMPG文件格式將動畫存為視頻的功能。下面了解一下SaveVideo的設置方法。

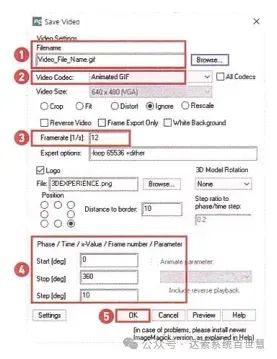

點擊Filename右側的Browse按鈕，設置保存路徑和文件名稱。
選擇Video Codec。
Framerate里輸入每秒的頓數量。
Start/Stop/Step中輸入設定值。這里輸入了0/360/10，幀數是36個。
完成設置后點擊0按，用自動設置的單位步長來顯示場分布，制作成視頻并保存。
