CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
兩個物體若有重疊的部分，可以利用Boolean操作進行處理，改操作命令為：Modeling > Tools > Boolean。Boolean操作提供Add、Subtract、Intersect、Insert等功能。
Add：Add是將兩個物體合成一個物體的功能。將兩個不同材料的物體相加時，選擇的第一個物體的材料屬性被指定為合成物體的材料屬性。

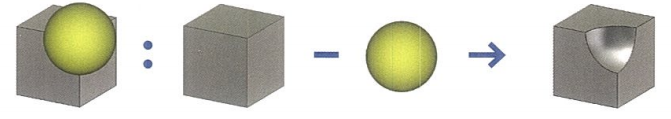

Subtract：Subtract是通過Boolean操作，將第一個選擇的物體去掉第二個所選物體的部分。通過該操作可以去除重疊的部分。

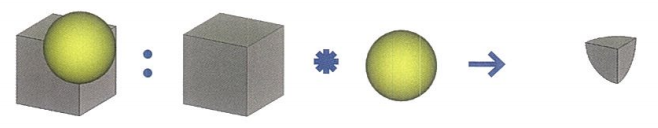

Intersect：Intersect的功能是只留下重疊的部分，其他部分全部去除。重疊的部分采用第一個選擇的物體的材料。

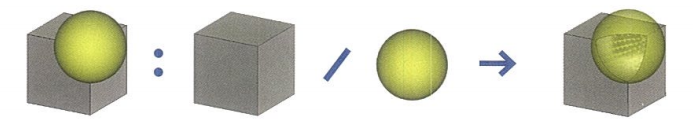

Insert：Insert的功能是第一個選擇的物體內插入第二個所選物體
