CST2023版新功能08-I-solver按目標子組計算散射場

來源：CST仿真專家之路更新時間：2024-06-23 閱讀：

作者 | Ma Bin

在CST2023 版本中，我們更新了很多有趣并且非常實用的功能，本篇文章中我們將介紹I求解器中一個新功能，即按目標子組計算散射場。

以前設計工程師在做目標RCS仿真分析時，如果目標RCS超過指標要求，那么就需要分析超標原因，需要判斷目標中那些結構是強散射體，那些結構是弱散射體，并做相應的整改，進而再次進行RCS分析。當所分析的目標電尺寸特別大時，仿真計算出一條RCS曲線的時間甚至是數天，在這種情況下每進行一輪驗證都極為耗時。通常設計工程師憑經驗在目標中選擇幾處可能的結構進行整改，這種整改對于經驗不足的工程師而言，往往不能做到對癥下藥。

在CST2023版本中，我們根據積分方程求解器（I-solver）的特性，增加了一個新的功能：在后處理中僅計算目標中被選中物體的散射場。通俗的講，對于具有N個結構組成的目標而言，利用I求解器進行RCS求解，求解完成后可以在后處理中選擇查看N個結構中任意結構的RCS貢獻。

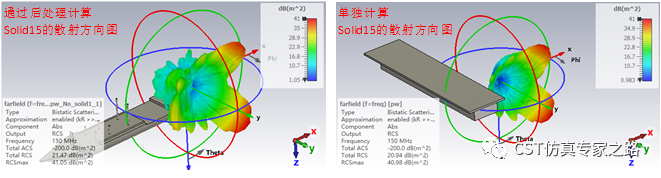

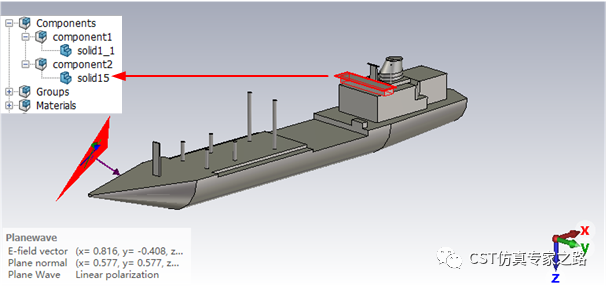

我們以CST的Component Library中的仿真案例介紹這個功能，如下圖所示。

打開該仿真案例，該模型中只有兩個component：主船體為solid1_1；船樓上一塊金屬板為solid15。平面波從斜上方入射，計算船體的散射方向圖。

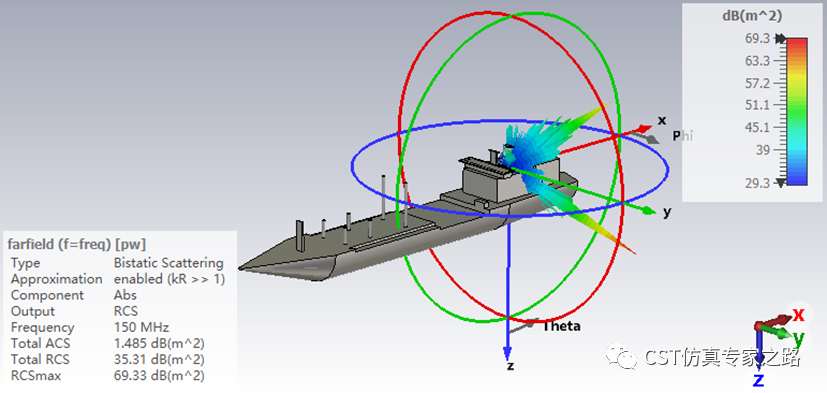

直接運行仿真，可以拿到整個船體的三維散射方向圖，如下圖所示。

如果我們僅想查看船樓上的金屬板對整個散射方向圖的貢獻，通常的做法是將這個金屬板拿出來，單獨建立一個仿真工程，再進行一次計算。

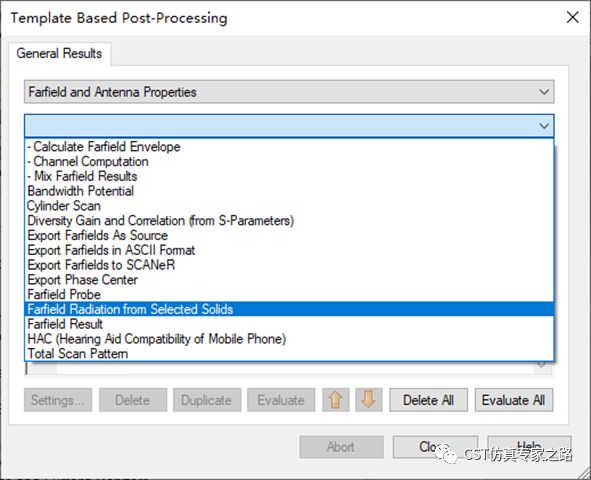

CST2023版本增加了一個后處理模板，無需再次重復計算就可以拿到整個金屬板單獨的散射場。如下圖所示，在后處理模板中選擇Farfield Radiation from Selected Solids模板。

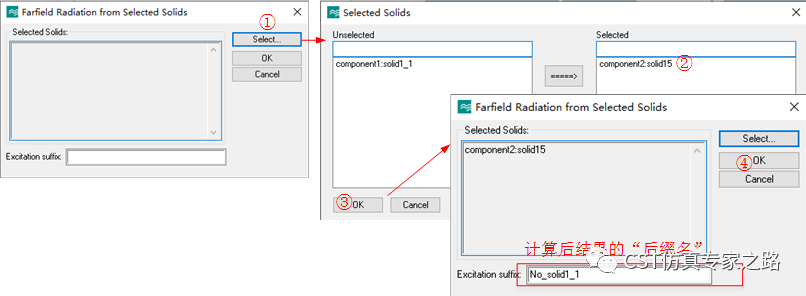

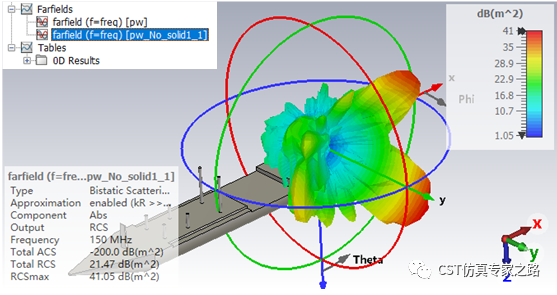

在Farfield Radiation from Selected Solids模板中，單擊Select，然后將solid15從左邊的選項框中移動到右邊的選項框，兩次單擊OK以確認選擇的是solid15。注意，在Excitation suffix對話框中輸入的是計算后結果的后綴名。
