CST基礎051-網格設置注意事項

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

要保證仿真結果的準確性，設置Mesh（Simulation > Mesh）時需要遵守幾個條件。下面舉個例子說明設置Mesh時需要考慮的幾種情況。

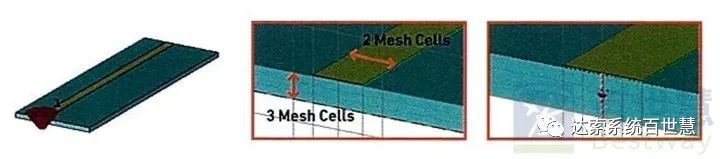

線(Line)寬度的方向上至少要有兩個以上的網格，電介質厚度上至少要劃分2~3個網格。貫穿離散端口的網格線至少要有一條。

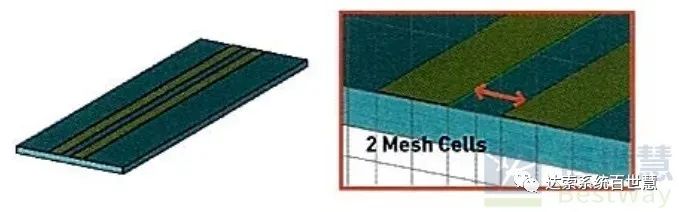

設計的微帶線(Microstrip Line)，線和線之間至少要劃分兩個以上的網格

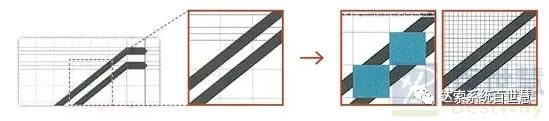

一個網格中包括兩個以上的金屬，整個網格將全部被金屬填滿。所以為了仿真分析的準確度，需要設置PBA TST條件下合適的網格。
