CST基礎030-Modify Face操作
來源：小編
更新時間：2024-06-16
閱讀：
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
完成3D Modeling創建后有些部分還需要調整怎么辦？這時候就可以使用Modify Face功能！具體操作命令為：Modeling > Tools > Modify Locally > Modify Face。使用Modify Face功能時，需要通過Pick Face提前選擇需要修改的面。使用該功能可以調整所選擇面的尺寸，也可以移動到特定位置，還可以刪除其特征。下面舉個例子來說明。

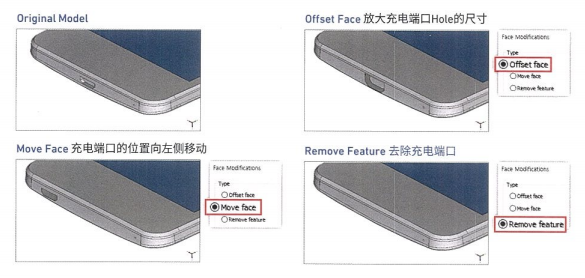

如圖所示，假設需要變更手機模型底部充電端口處的結構。如前所述，通過Pick Face選擇需要修改的面。主要功能有offset Face、Move Face、Remove Feature。下面列出了這些功能的應用案例。
而且，Modify Face還可以輸入變量讓修改變得更靈活。
