CST基礎029-CAD模型修復操作
來源：小編
更新時間：2024-06-16
閱讀：
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

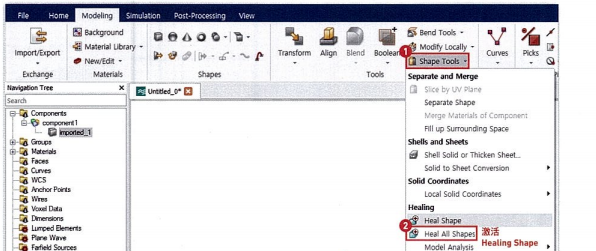

Healing是導入的CAD模型質量不太好的時候修復模型的功能。使用Healing功能，就可以將導入的有問題的模型變更成有效形狀。Healing功能具體操作命令為：Modeling > Tools > Shape Tools > Heal Shape / Heal All Shapes。
導入的CAD文件導致需要仿真分析的Model在網格剖分的過程中出現問題時(主要是F-Solver仿真分析時)，建議使用Automatically Healthe Shape功能。設置方法如下圖所示。
采用結構剖分網格技術的Solver(F-Solver,I-Solver等)應用上，將Mesh或Matrix進行分割的過程中發生問題時，作為解決方法之一推薦使用Healing功能。
