CST基礎050-局部網格設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

仿真模型的構成部件尺寸和復雜度是非常多樣的，如果以最復雜的部分為準來劃分網格，不復雜的部分也會生成非常稠密的網格，最終導致仿真模型的網格數量增多，仿真時間也隨之增長。

此時，使用Local Mesh設置就可以限定在特定結構或特定區域內進行網格加密，確保網格設置更加高效。局部網格設置操作命令：Simulation > Mesh > Local Mesh Properties。

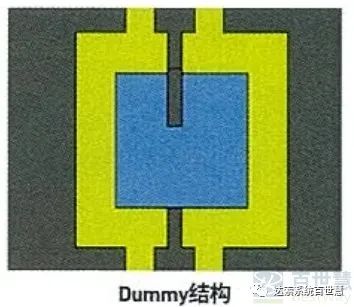

比如，對上述模型僅限于特定區域加密網格時，可以在復雜結構的區域創建一個空氣盒子(Dummy)，采用Local Mesh對空氣盒子進行加密。LocalMesh還有另外一種設置方法：選擇需要設置的結構后，右鍵打開所選結構的Local Mesh設置窗口；在設置窗口下方的Volume refinement settings中進行設置。

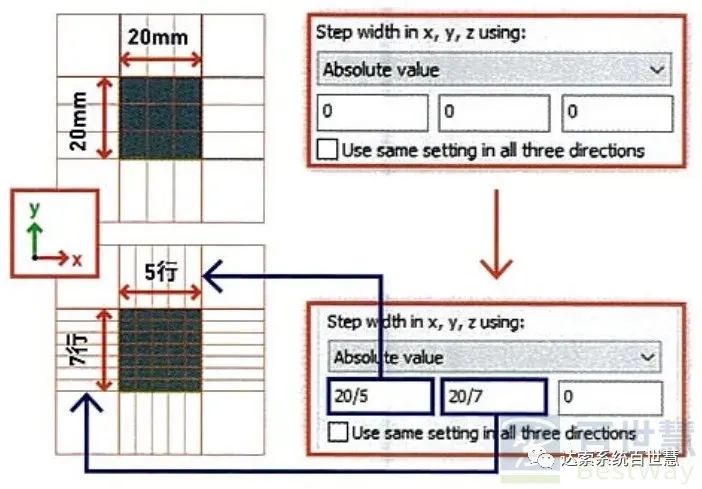

比如，20mmx20mmx5mm的結構上進行局部網格加密時，網格步長選擇Absolutevalue后，X軸輸入20/5、Y軸輸入20/7，那么如左圖所示，X軸分為5行，Y軸分為7行。
