CST饋電網絡仿真

饋電網絡是基站天線中的重要組成部分，他連接天線端口與陣列陣元，構成射頻信號傳輸?shù)耐┩罚瑢?shí)現阻抗匹配、幅度相位分配等功能。

饋電網絡與天線陣列性能息息相關，直接影響天線陣列的駐波比、輻射效率、波束指向、副瓣電平、零點等參數。在基站天線的饋電網絡設計中，重點關注饋電網絡的阻抗匹配、插入損耗、幅度相位分布等特性，以降低天線陣列損耗，提高輻射效率，提高天線增益，獲得良好的副瓣抑制等方向圖特性。

饋電網絡模型構建

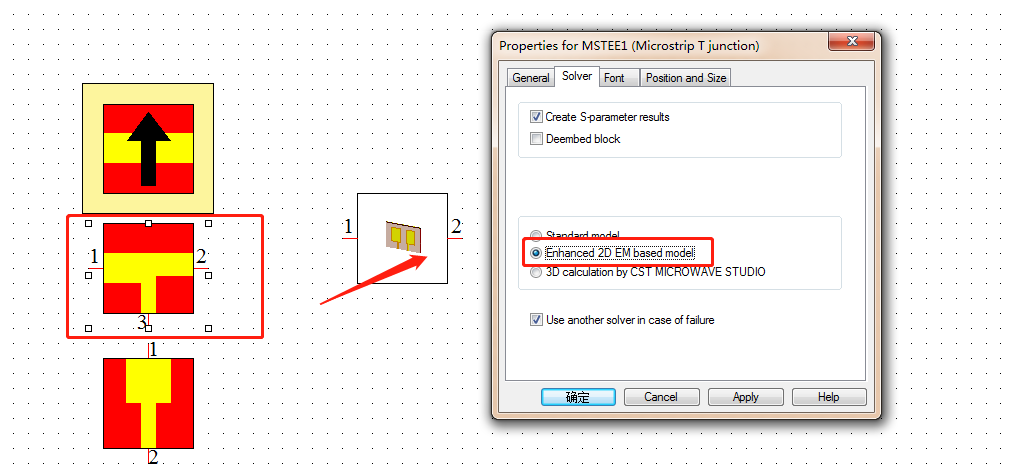

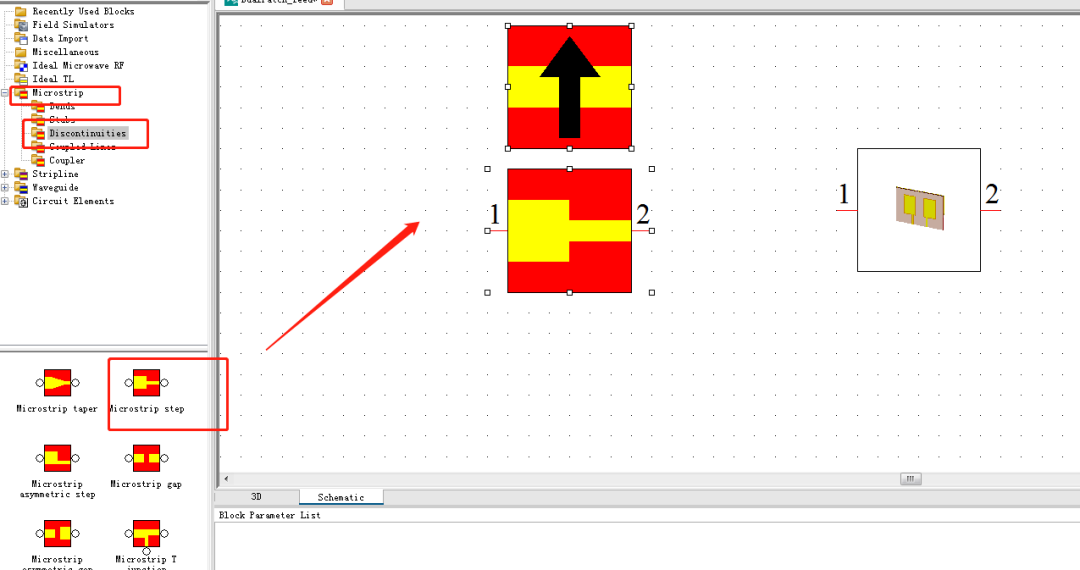

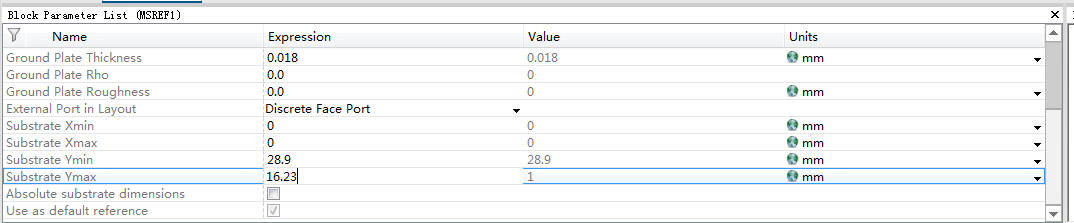

轉到與3D模型關聯的示意圖

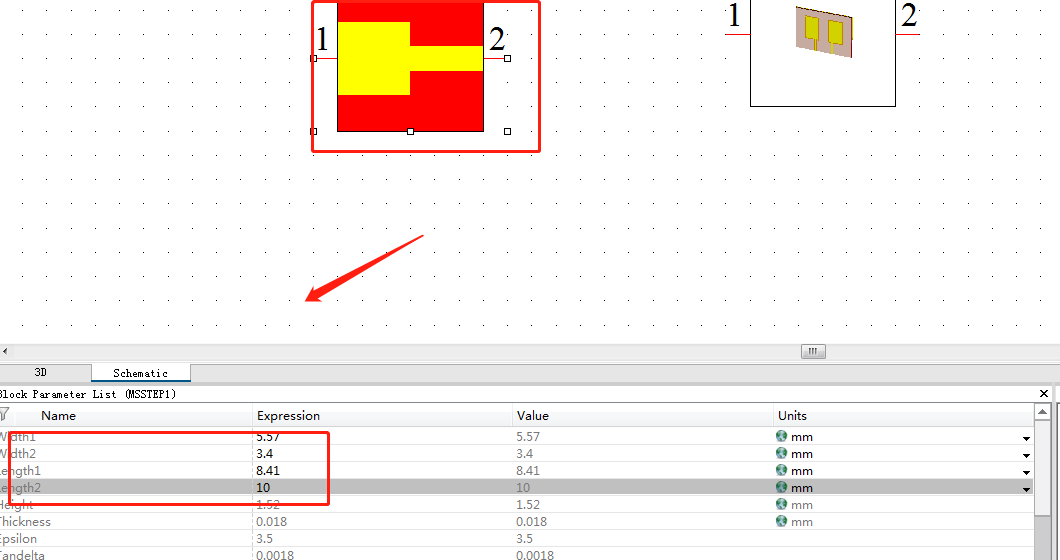

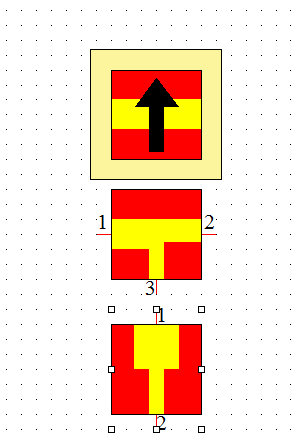

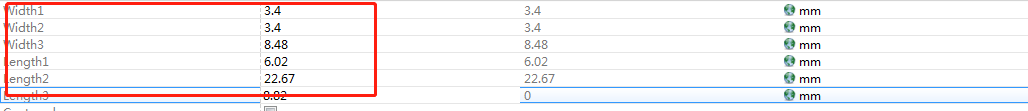

微帶T型結構

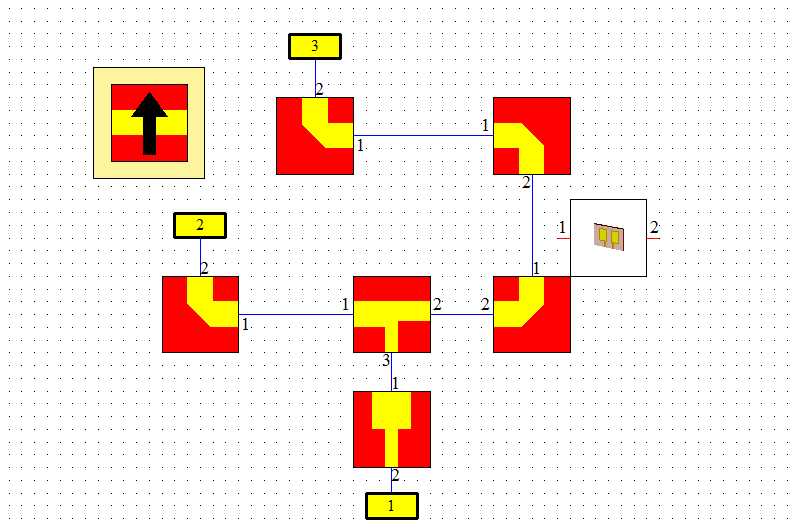

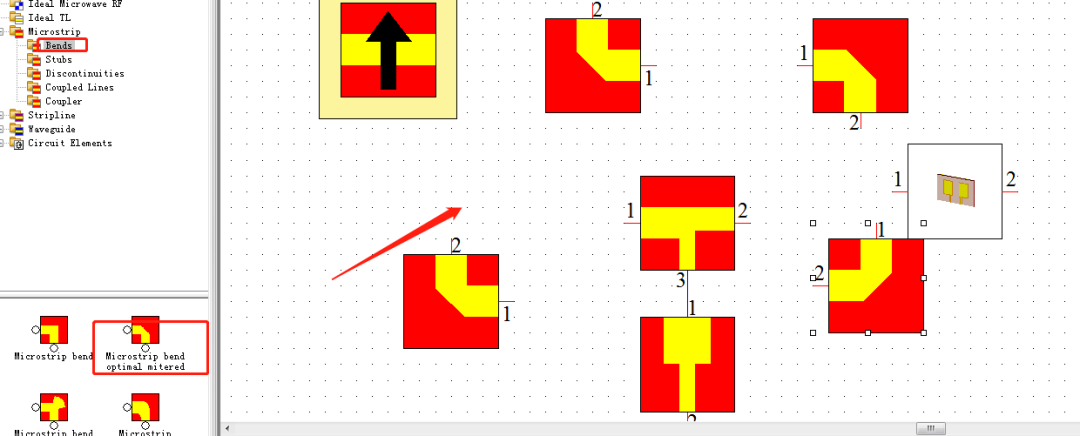

將Microstrip彎曲最佳地拖放到原理圖中4次

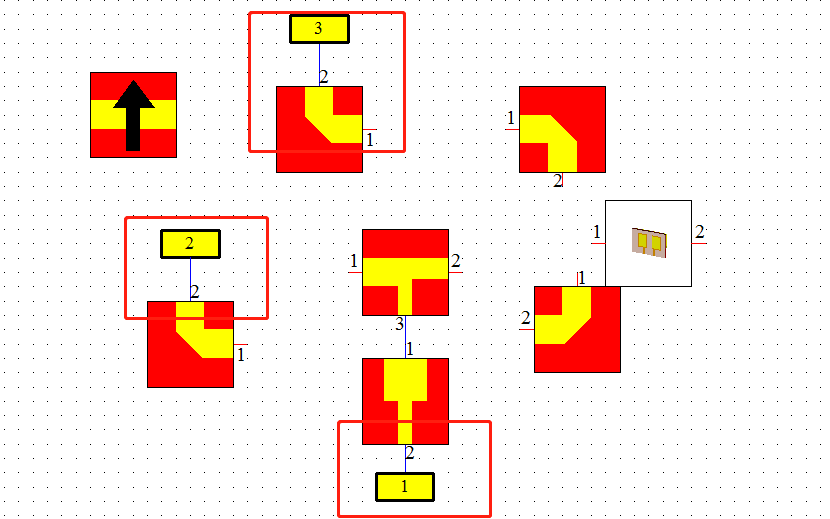

如下所示，將三個外部端口（熱鍵P）連接到打開的引腳。斷開天線模塊的連接

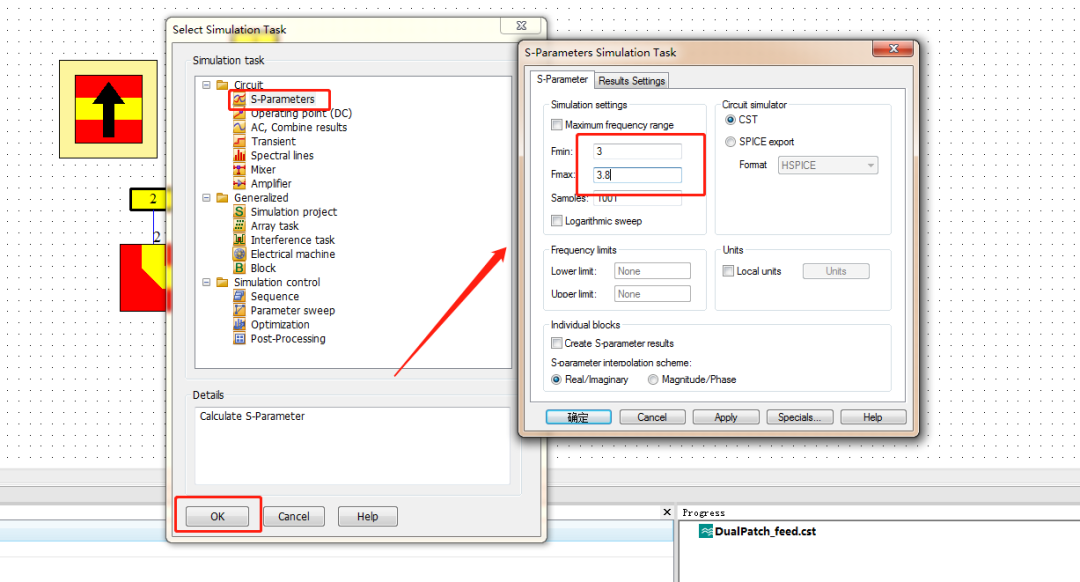

S參數設置

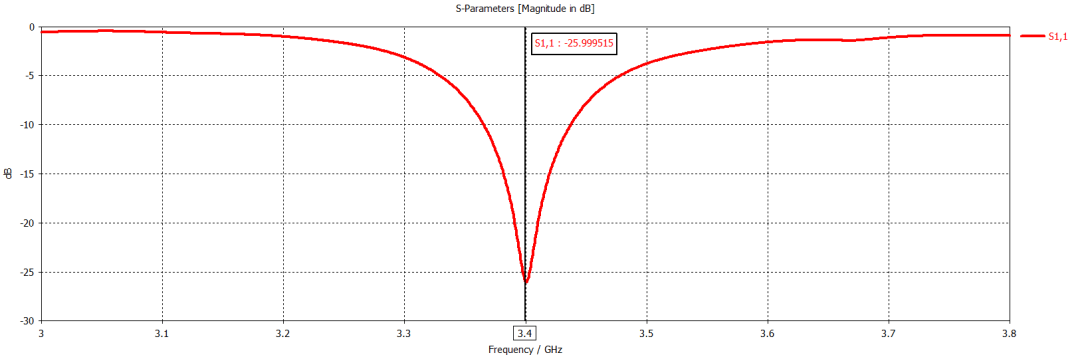

S參數

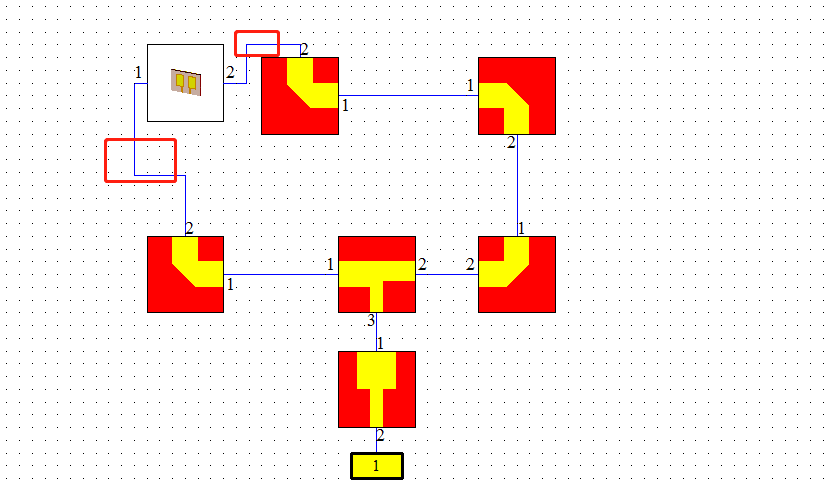

將2D饋電網絡連接到雙貼片天線

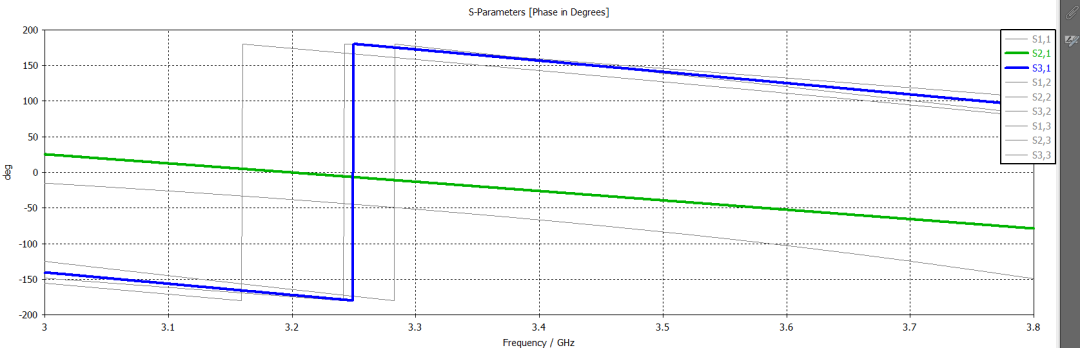

S參數

該仿真非常快，因?yàn)閮H需要執行級聯S參數塊的電路仿真（饋電網絡的2D仿真+先前計算的天線S-Matrix）。

未完待續...
