如何從CST中導出多層dxf文件
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
本期介紹如何從CST中導出多層dxf文件，以及直接把多層dxf導入到CST中。我們拿下圖的一個多層結構模型來舉例：
Step1 設置相對坐標系
dxf導出通常都是XY平面（Z=0）或者uv平面（w=0），對于多層板導出，先把局部坐標系放到top層，這里先激活局部坐標系，或者直接按W,再點擊結構的表層，直接把局部坐標系放置在結構的top層，如上圖所示。
Step2 選中要導出的層

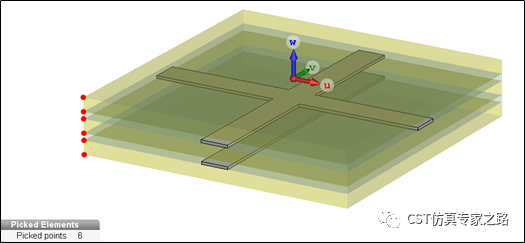

用pick point的方式，選中各個要導出的層。如下圖所示：
Step3 Export dxf
點擊export dxf，并保持就完成了多層結構dxf的導出操作。
Step4 重新導入dxf進行以下驗證

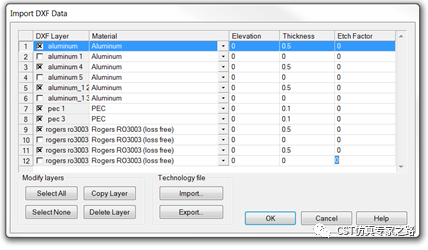

在CST中導入多層結構的dxf文件，特別方便。只需要設置各個層的位置，厚度等信息就可以完成模型的恢復。重新導入dxf驗證以下模型，輸入厚度信息，如下圖所示：

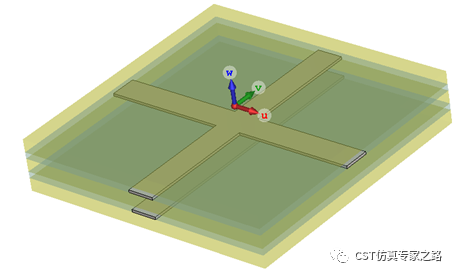

導入的后的模型如下圖所示：
