仿真PCB上共模電感的S參數模型的濾波效果
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
作者 | Zhou Ming
FAQ111：如何利用CST仿真共模電感的差、共模阻抗給大家介紹過如何仿真共模電感的差、共模曲線，這次我來介紹如何把S參數模型加到PCB上。首先要說明的是，這種方法不適用于共模電感存在強耦合的場景，如果要考慮耦合的因素，共模電感需要采用3D建模的方法。
第一步，把PCB的模型導入CST，找到共模電感的4個焊盤，注意pin腳排布。

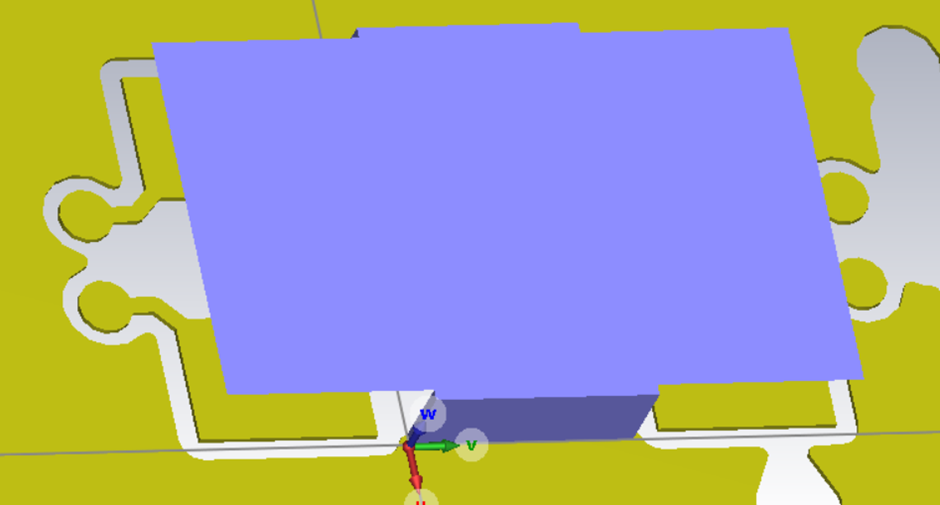

第二步，在焊盤上放位置畫一個金屬片，兩側與差分信號的參考地相連，通常是GND。

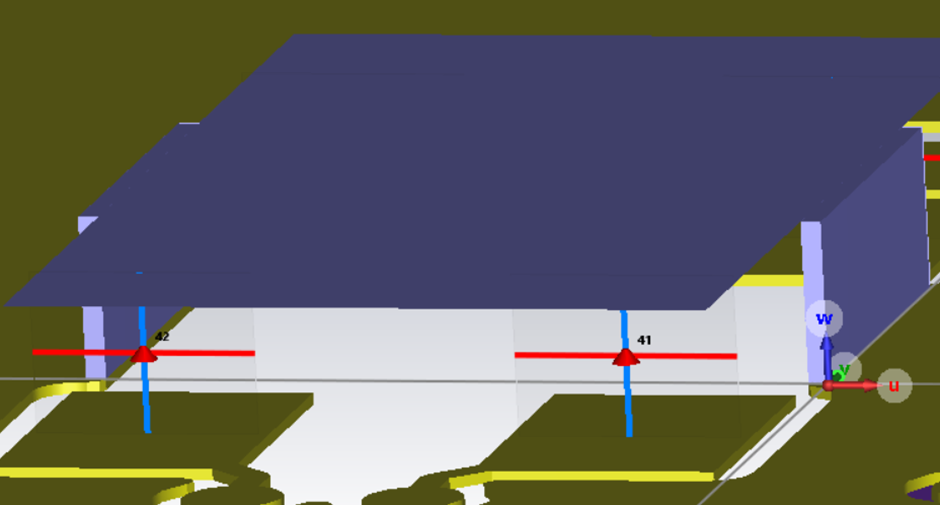

第三步，4個焊盤分別對上方的金屬片添加port，注意port方向保持一致，從焊盤指向金屬片。這里需要說明的是，port也可以直接對GND平面加，這種情況下就不用畫金屬片。
第四步，在CST電路工作室里面導入共模電感的S參數模型，分別和3D里面添加的port連接，注意pin腳要一一對應，不要連錯。可以在共模電感前后添加probe，來看濾波前后波形的變化。

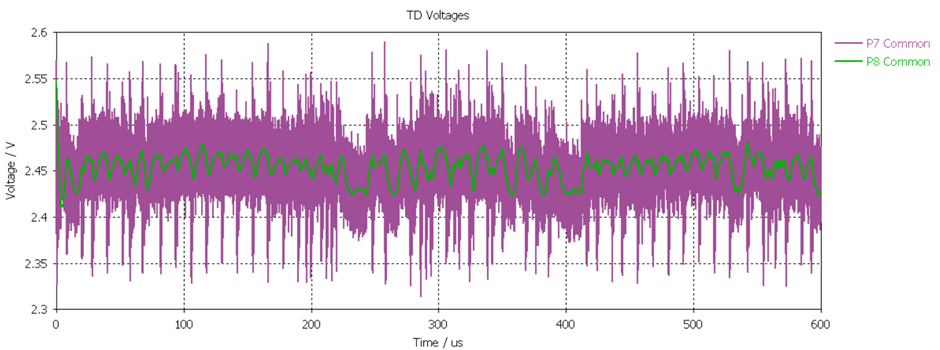

第五步，創建Trans task，這里我們添加了一對實測的差分信號作為激勵源，點擊update。運行后，我們先看看P7、P8上共模噪聲的變化，可以看出經過共模電感后，共模噪聲明顯減小。

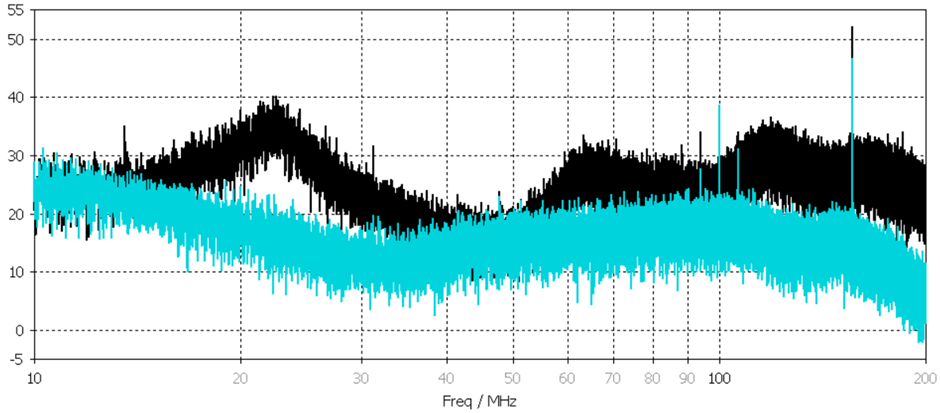

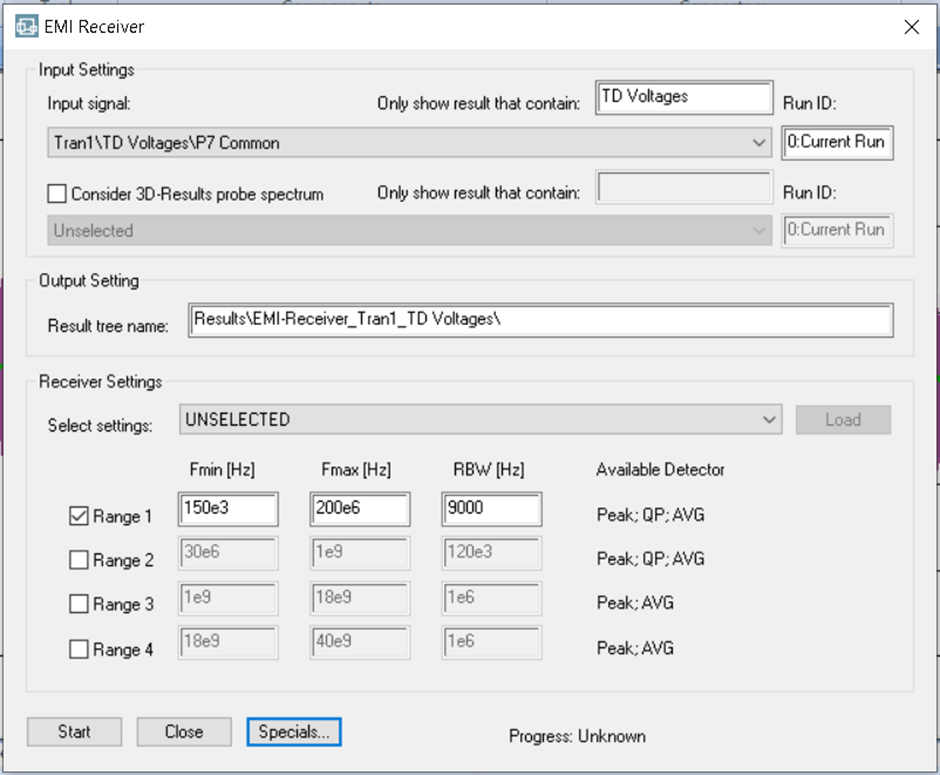

第六步，如果想看頻域結果怎么辦呢？可以用CST2023版本的新功能，EMI接收機程序，對信號做后處理，可以看到共模電感的濾波效果。
