CST如何仿真得到Total Scan方向圖（1）
本期將介紹如何在CST中得到Total Scan方向圖。
CASE1
首先以兩個dipole天線為例，如下圖所示：
我們完成這個兩單元陣的仿真，可以在遠場結果看到各個頻點的結果如下圖所示：

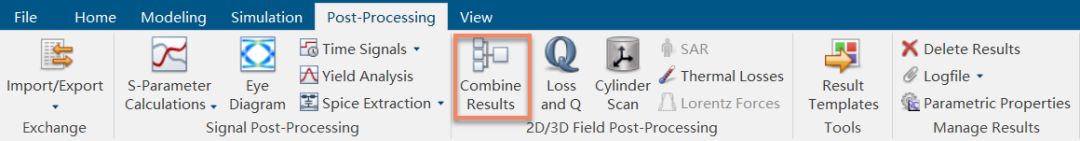

我們可以在combine按鈕下任意合成不同幅度相位下的結果如下圖所示：

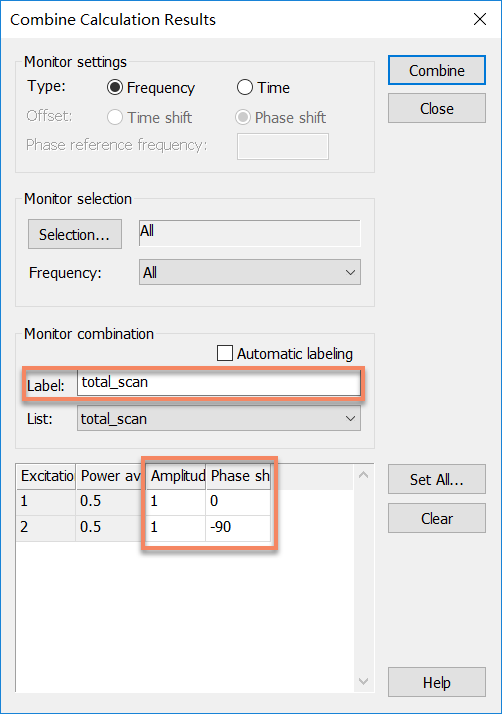

這里我們將兩個端口的幅度都設為1，port2與port1，相位差-90度，并取名為total_scan，如下圖所示：

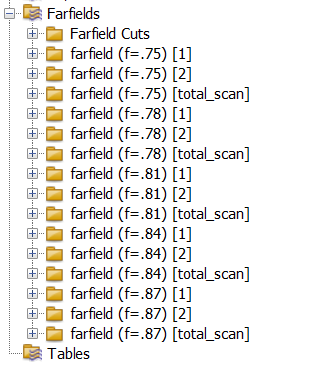

點擊combine，得到一組新的遠場方向圖如下：

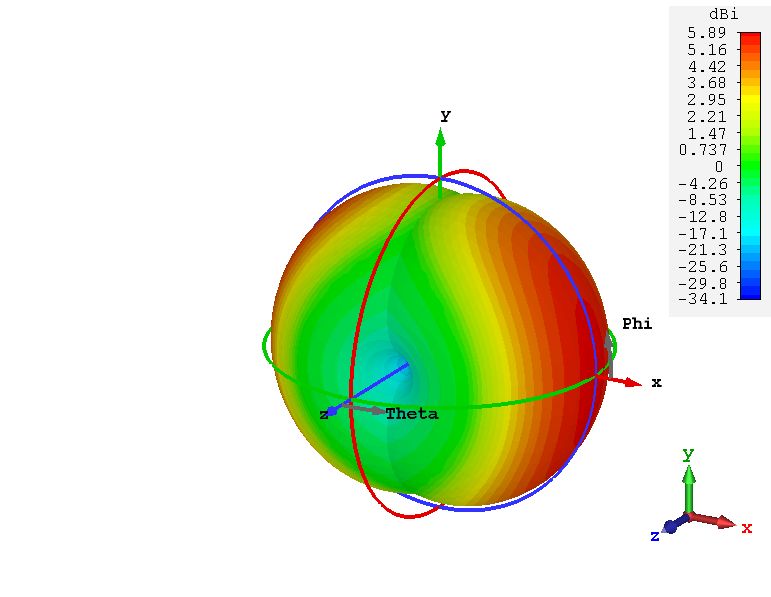

例如這里farfield(f=.81)[total_scan]就是等幅，相位差-90度的心型方向圖，結果如下圖所示：

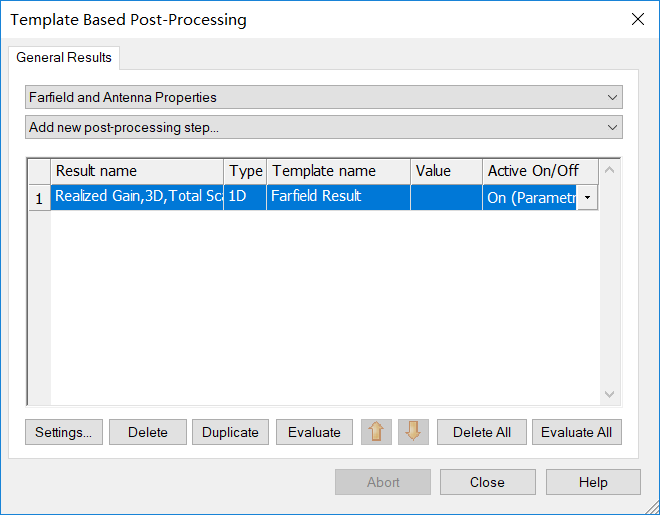

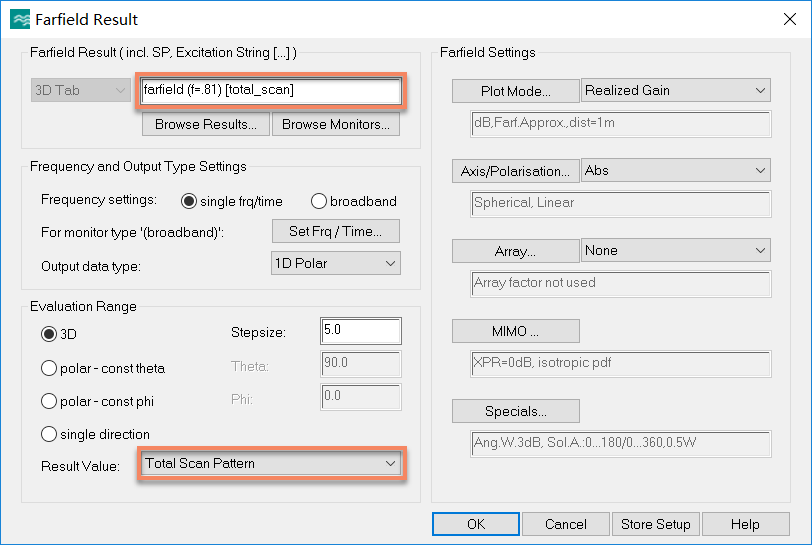

打開Farfield Result后處理（Post-Processing）模版，如下圖所示設置：

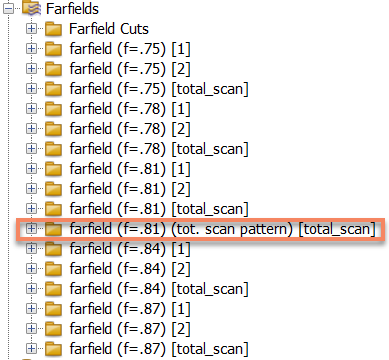

通過上述設置，我們希望將所有的farfield(f=.81)[total_scan]的結果進行合并顯示。點擊Evaluate，在farfield下得到一個新的文件夾，如下圖所示：
這里的farfield(f=.81)（tot.scan pattern）[total_scan]文件夾下只記錄了剛才一種幅度相位分析的結果。

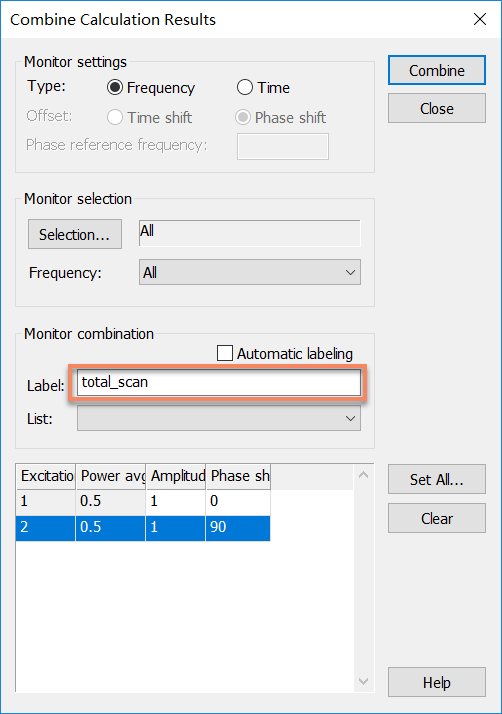

我們再一次打開Combine Calculation Result，如下圖所示：

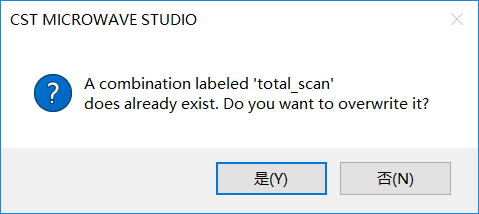

點擊Combine，并選擇Y，這里farfield(f=.81)[total_scan]就是等幅，相位差90度的心型方向圖，結果如下圖所示：

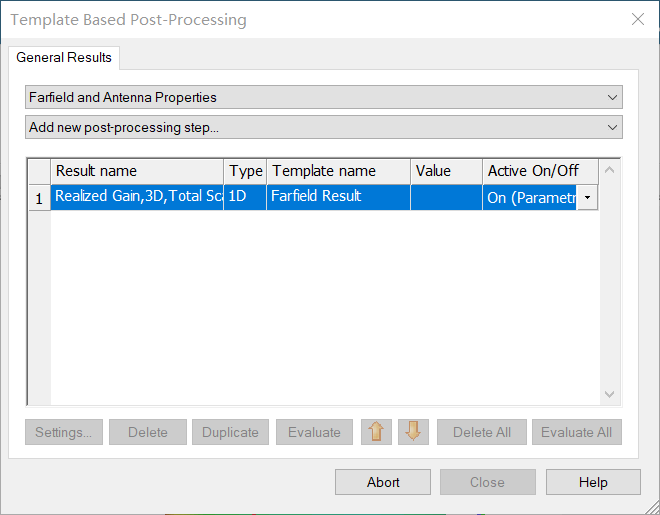

我們再到后處理模版中點擊Evaluate，如下圖所示：
這樣，剛才farfield(f=.81)（tot.scan pattern）[total_scan]文件夾下又記錄了剛才一種幅度相位分析的結果。并且得到了兩種幅度相位分布下的合成方向圖，如下圖所示：
以上這種情況適合于將所有端口都求解完畢情況下，對不同的幅度相位進行加權后，用total_scan這個后處理功能合成方向圖的覆蓋情況。
CASE2
我們再介紹另一種使用的情形。

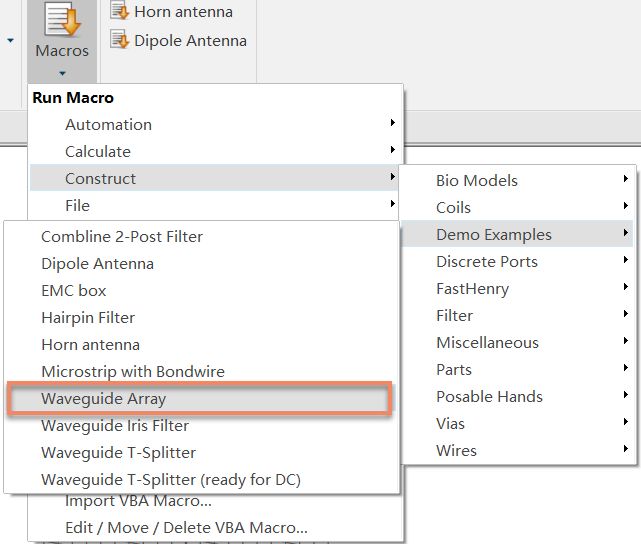

建一個新的仿真文件，并點擊如下創建波導陣列的宏，如下圖所示:
自動生成一個5x5的波導陣列，如下圖所示：

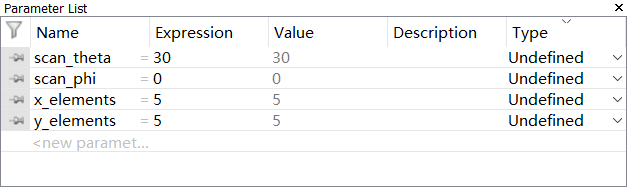

這個模型已經參數化了4個參數如下圖所示：

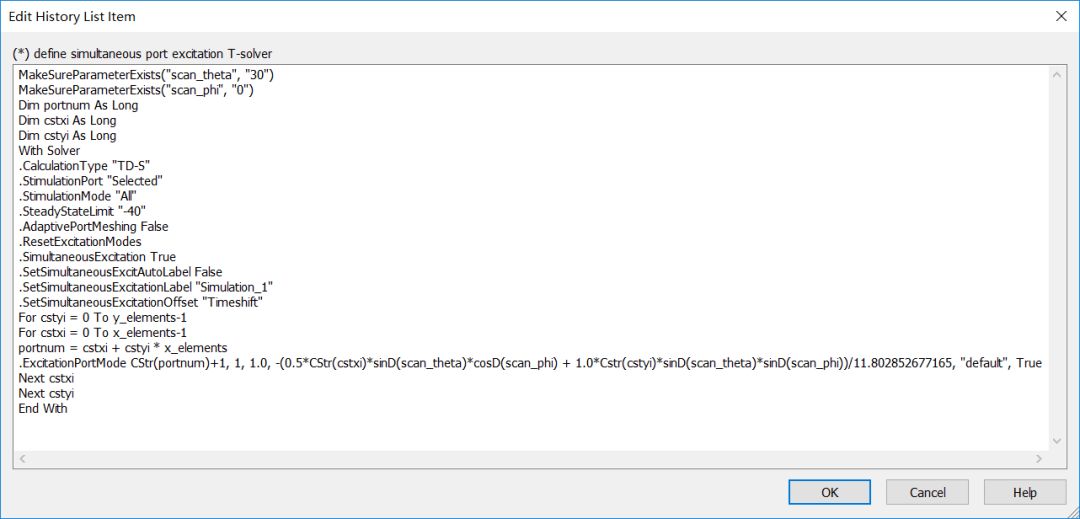

根據histroy list的語句可見，每個端口的激勵的Time shift (Phase shift)都和Scan_theta;Scan_phi相關，如下圖所示：

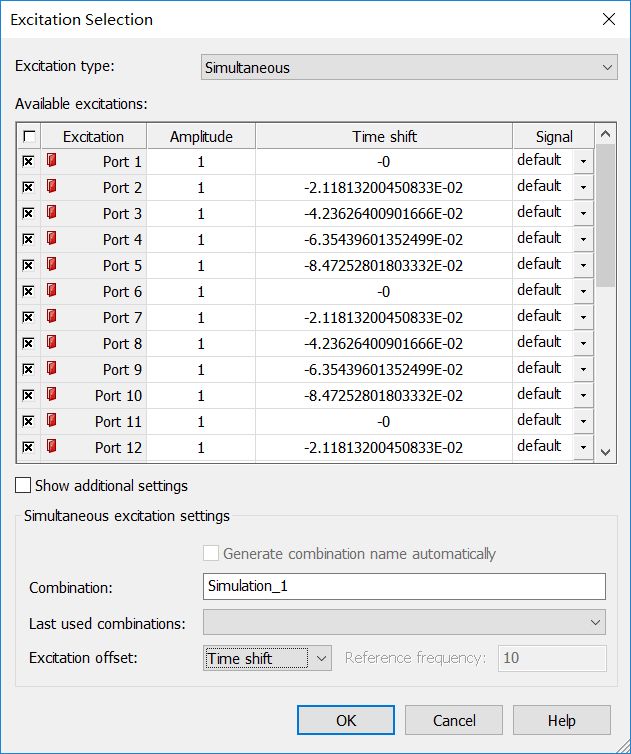

例如Scan_theta=30;Scan_phi=0時，各個端口激勵的Time shift (Phase shift)如下圖所示：
這里

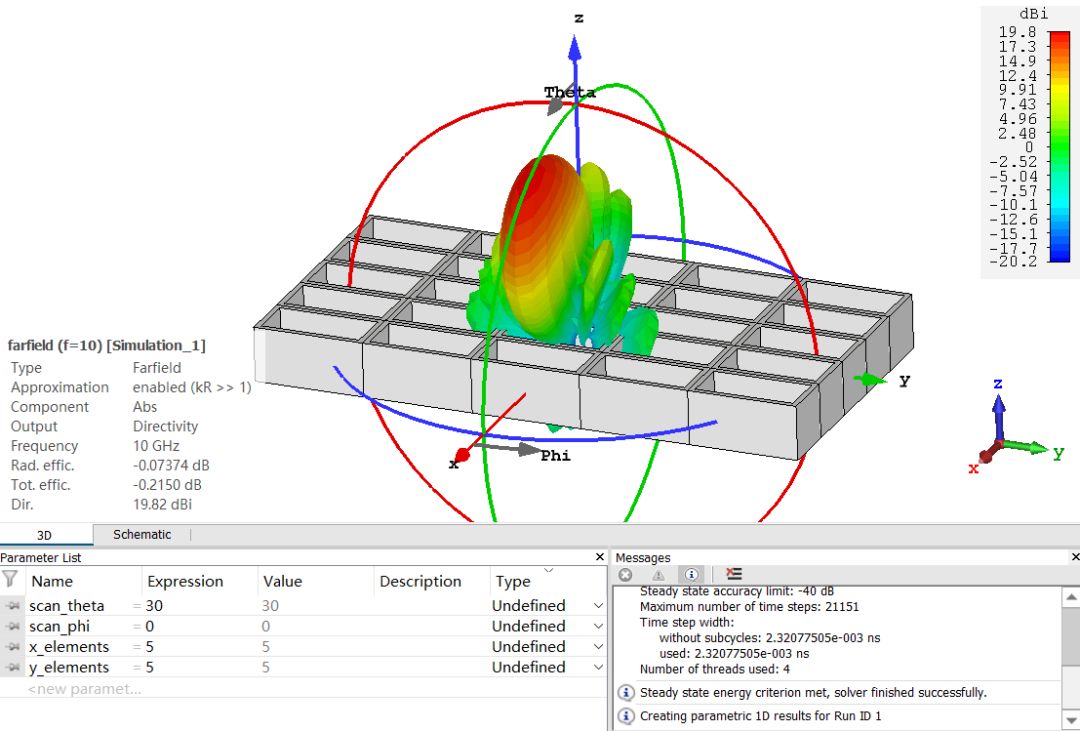

點擊update，可以得到整個陣列指向Scan_theta=30;Scan_phi=0的結果，如下圖所示：

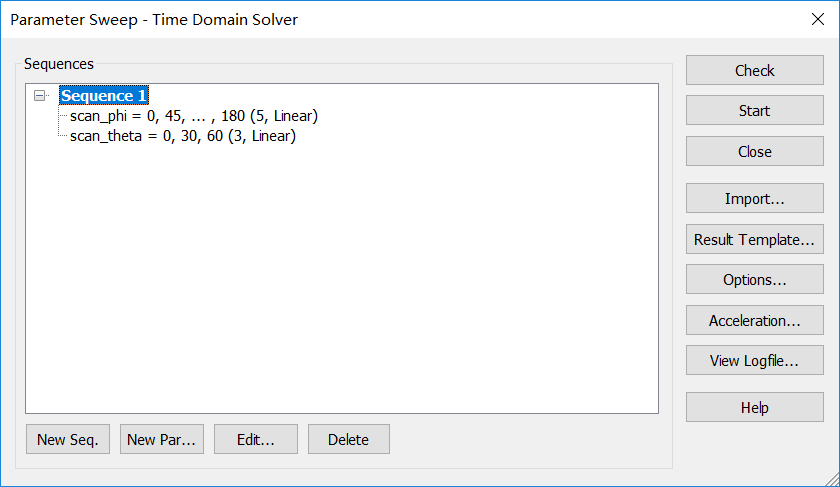

我們做一個參數的掃描Scan_theta=0:30:60;Scan_phi=0:45:180，如下圖所示：
點擊Resut Template模版如下圖所示：

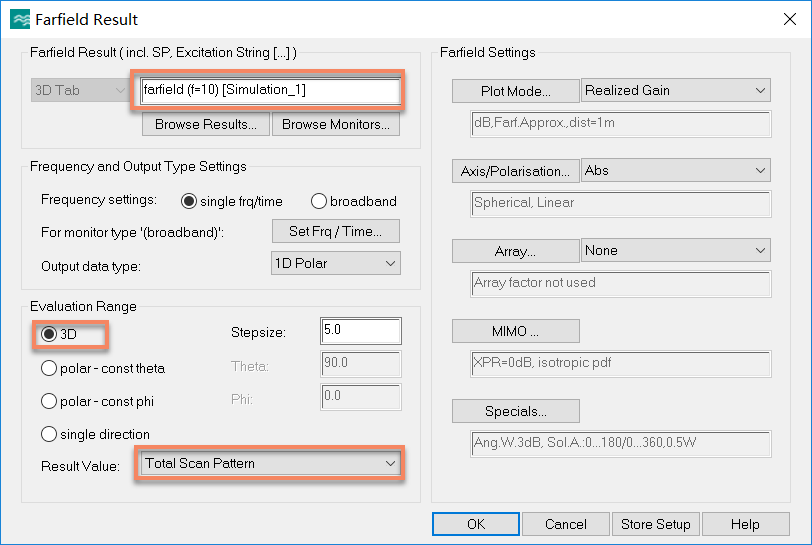

點擊All setting，并選擇total_scan Patterm，如下圖所示：
點擊OK，完成后處理模版的設置。
通過以上CST會對不同的theta和phi進行掃描，并將所有的在farfield(f=10)simulation_1激勵下的結果合成一張total scan的方向圖。

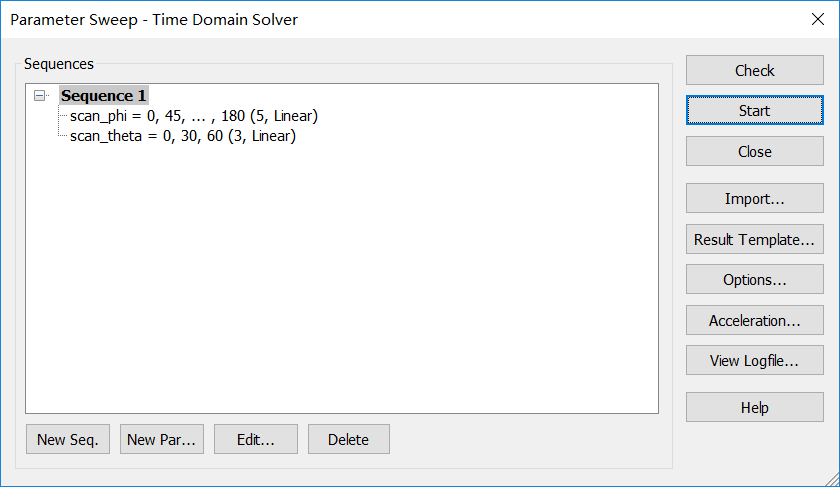

我們點擊Start開始仿真，如下圖所示：

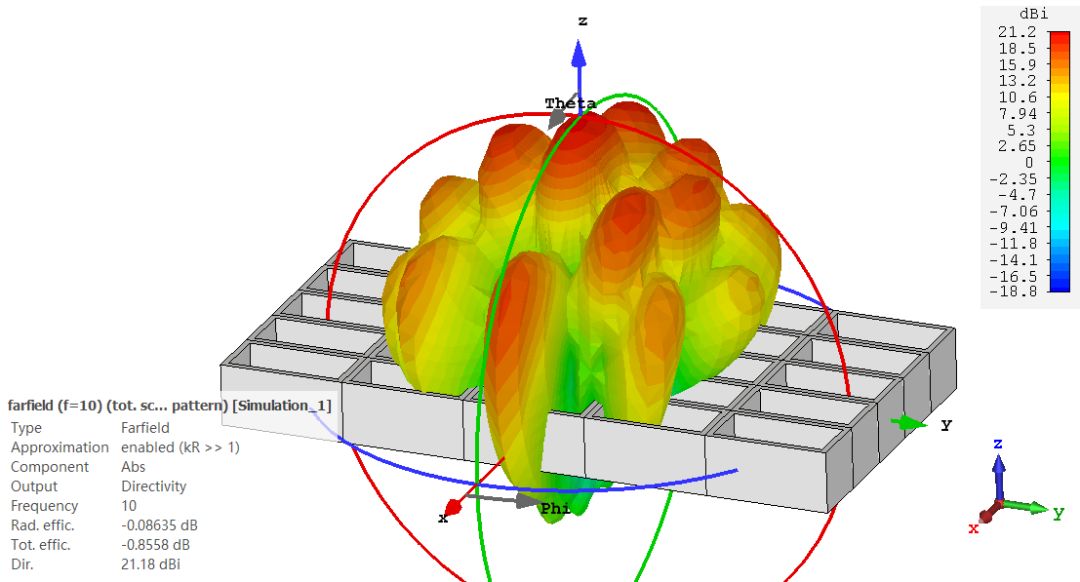

這樣就得到這15個波位上的合成方向圖如下圖所示：
本期我們介紹了total Scan兩種使用方法。CST的這項后處理可以幫助用戶分析陣列天線的波束覆蓋情況。
