CST中如何設置電壓監視器

在時域求解器中，可以設置電壓監視器來得到電壓值。首先在模型中創建一條曲線（curve），再基于這條曲線定義電壓監視器（Voltage Monitor）；需要注意的是目前僅支持為時域計算定義電壓監視器。

電壓監視器通過沿定義的曲線路徑對電場E進行積分得到電壓值，曲線可以是閉合的，也可以是非閉合的。由于仿真得到的具體電場值是位于網格邊緣上的，因此積分計算使用的是曲線路徑的網格映射，而不是原始曲線路徑。由此也可以看出網格剖分對于電場值以及積分路徑的精確度至關重要。

下面舉例說明如何使用電壓監視器獲取電壓值：

1. 首先新建一個仿真工程（在此示例中我們選擇不使用仿真模板創建新的仿真工程）：啟動CST后，點擊功能區的File選項卡，進入到下圖所示的界面。選擇New and Recent，點擊頁面左下角的3D  Simulation，在其下拉菜單中選擇High Frequency后，進入到 仿真工程界面。

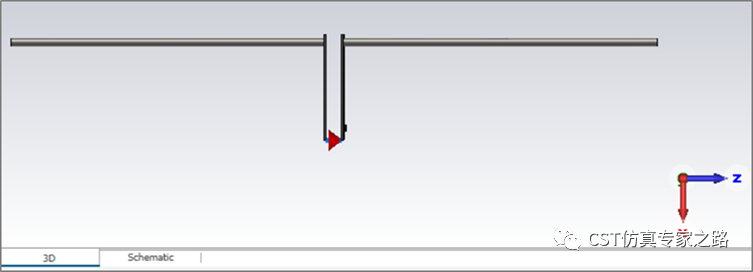

2.在功能區的 Home選項卡下通過宏命令：Macros > Construct > Demo Examples > Dipole Antenna自動創建偶極子天線模型以及完成相關仿真設置。運行宏命令后3D窗口中模型如下圖所示：

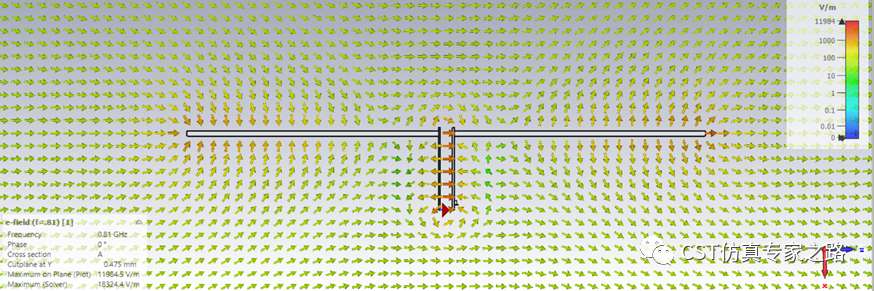

3. 首先仿真觀察一下電場分布情況，可以看到電場矢量主要是沿Z軸方向分布。

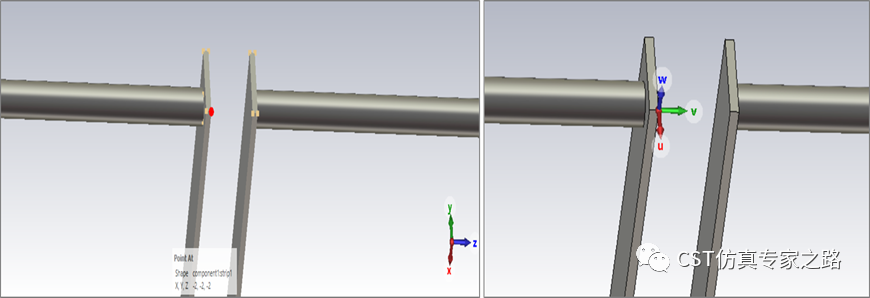

4. 根據電場分布，繪制一條沿Z軸方向的曲線作為電場積分路徑。由于通過Curves創建的線只能在XY平面內，因此先按快捷鍵P，雙擊選取下圖所示的點，然后點擊快捷鍵W將局部坐標系WCS對齊到該點。同樣地，局部坐標系創建的線只能在UV平面內。

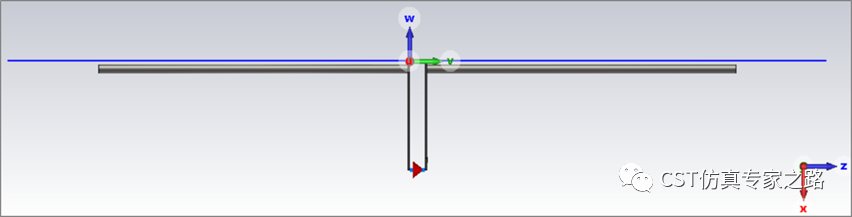

在Modeling選項卡下，選擇Curves下拉菜單中的Line，按ESC鍵彈出對話框，按下圖所示輸入線段的起點和終點，繪制相應的路徑曲線，點擊OK完成。

線段創建完成，如下圖所示：

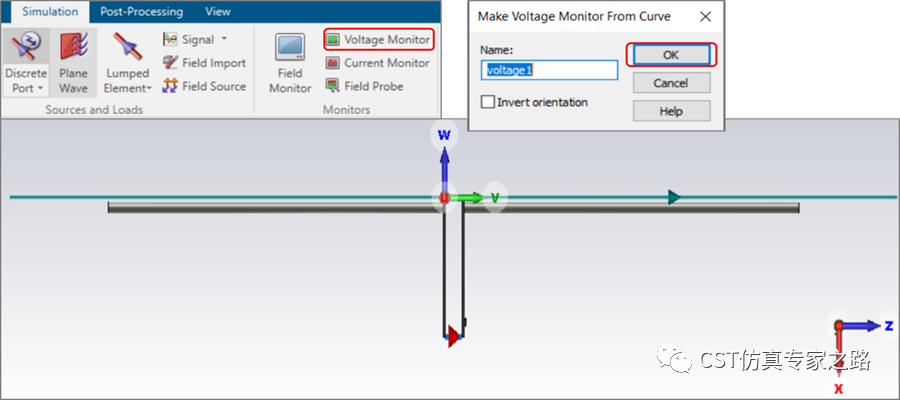

5. 基于曲線創建電壓監視器：如下圖所示，點擊Simulation選項卡下的Voltage Monitor圖標，在3D窗口中雙擊選中創建的曲線，彈出Make Voltage Monitor From Curve對話框，點擊OK完成，成功創建電壓監視器。曲線上的箭頭表示其方向，可以勾選對話框中的Invert orientation選項反轉方向。反轉箭頭方向只會將電壓隨時間變化的曲線取負，并不會影響電壓隨頻率變化的曲線。

6. 啟動仿真，仿真結束后，可以在導航樹（Navigation Tree）中1D Results下的Voltage Monitors文件夾訪問電壓監視器的結果。如下圖所示，可以查看電壓隨時間變化的曲線，以及經過傅里葉變換得到的電壓隨頻率變化的曲線。
