CST2010仿真同軸線結構 兩次網格參數設置不一樣 結果相差萬千

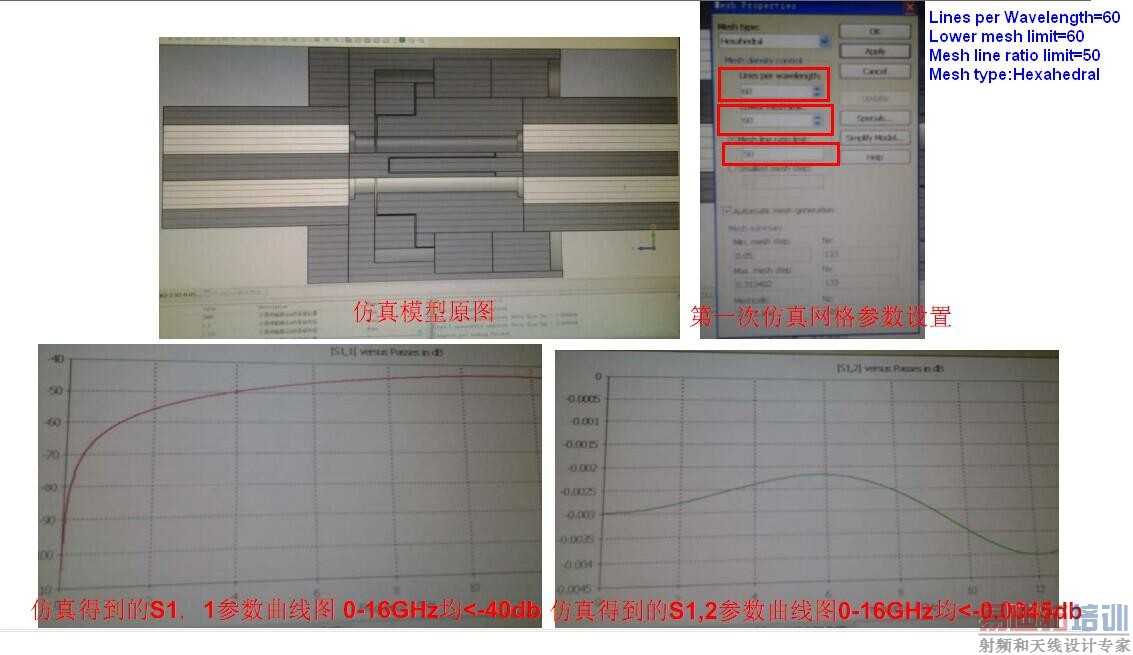

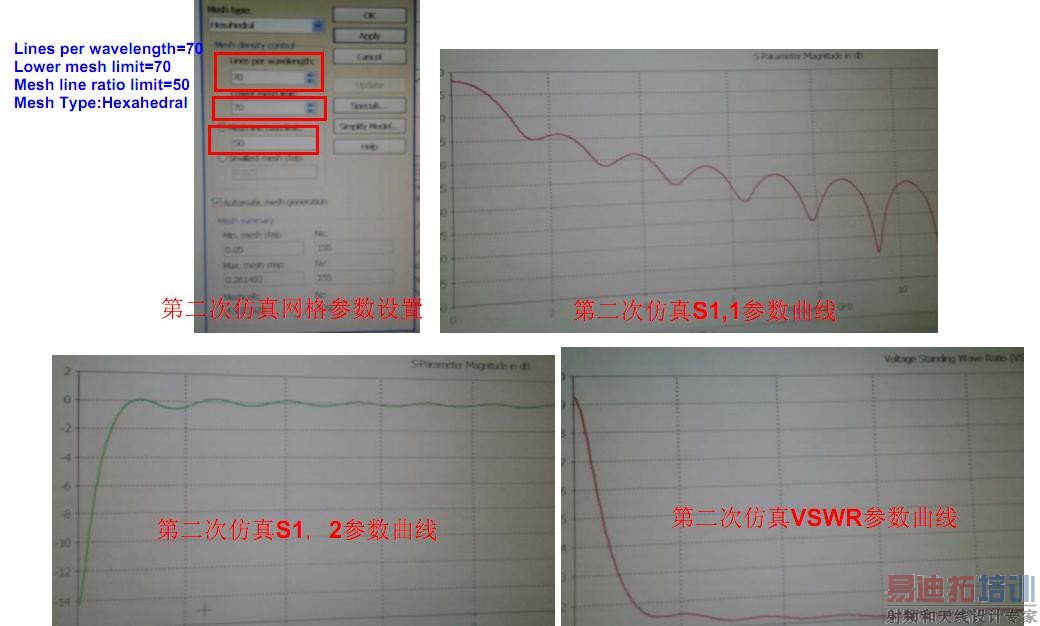

如題，本人是在CST2010中進行仿真了一個同軸線結構的旋轉連接器，在兩次仿真中，處理網格參數設置的不一樣外，其他全部都一樣，課兩次仿真相差很大，不知道何原因，兩次仿真結果如下圖？在網上查看資料說網格參數Lines per wavelength和參數Lower mesh limit設置越大，網格就就越小，仿真結果就越接近真實情況，請諸位大俠幫忙解釋一下啦！謝謝

首先，我本人覺得你設置的網格數已經符合要求了，原則上最優的網格設置值是：50，50，100， 但是這樣太耗費時間，所以一般設置為30，30，50就足以滿足要求了。我有個建議你可以試試：查看最窄面的網格數，如果最窄面的網格述大于3個，仿真結果就應該沒問題，你可以在看看你建立的模型是不是有問題，我最近在仿真IPEX和SMA的連接器，我也試試網格的設置對仿真結果的影響，有結果了我再回復你。希望對你有幫助。

[atta

這是我的模型的仿真結果，雖然有差別 但是差別不大，有可能是我的頻帶比較窄。

學習學習中！
