CST里面怎么得到特性阻抗？
如題:在CST里面怎么得到特性阻抗！哪位幫忙解答一下
銘謝惠顧、下次再聯絡...
Waveguide port -> Port mode -> Line impedance.
回答完畢

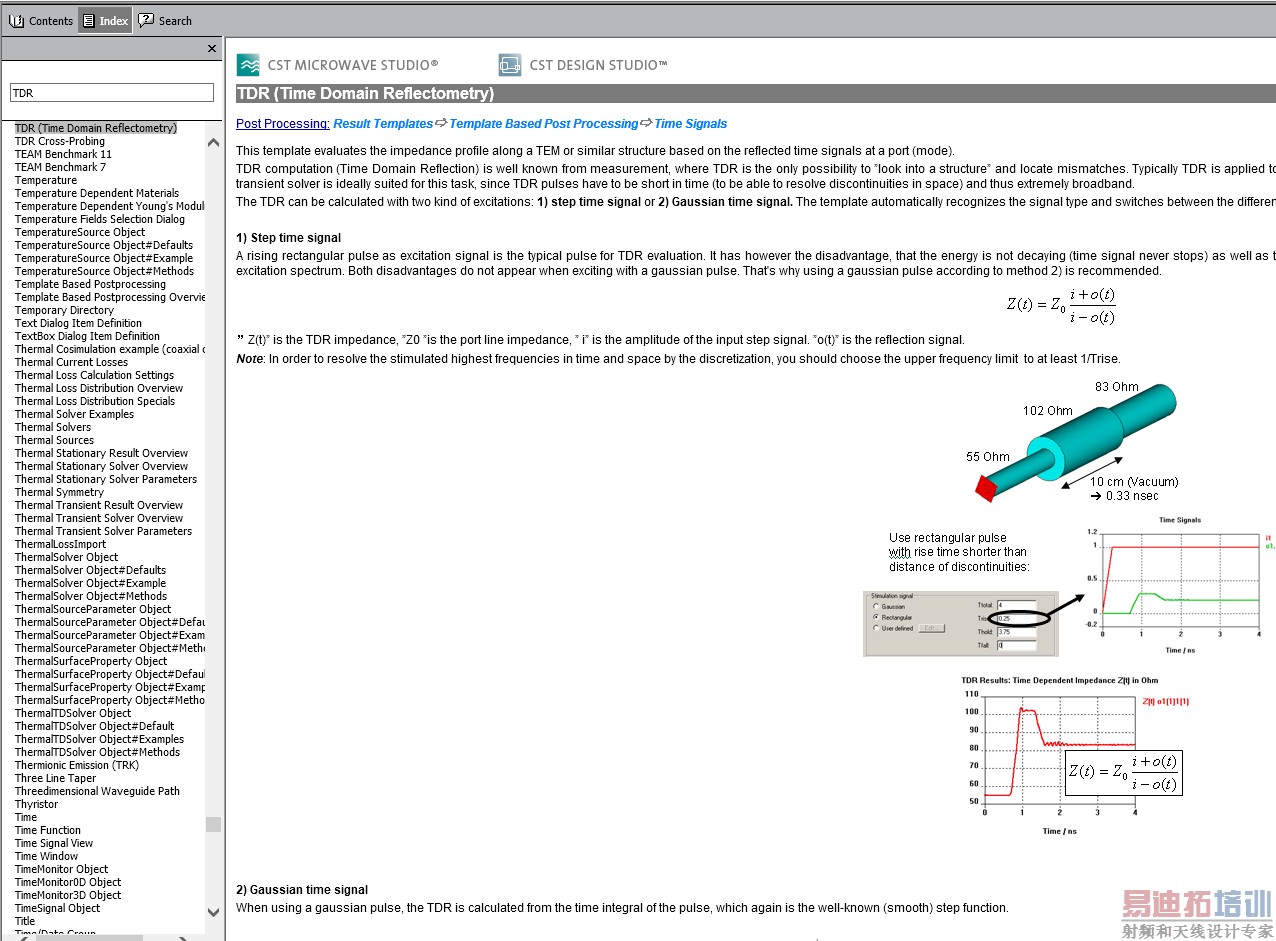

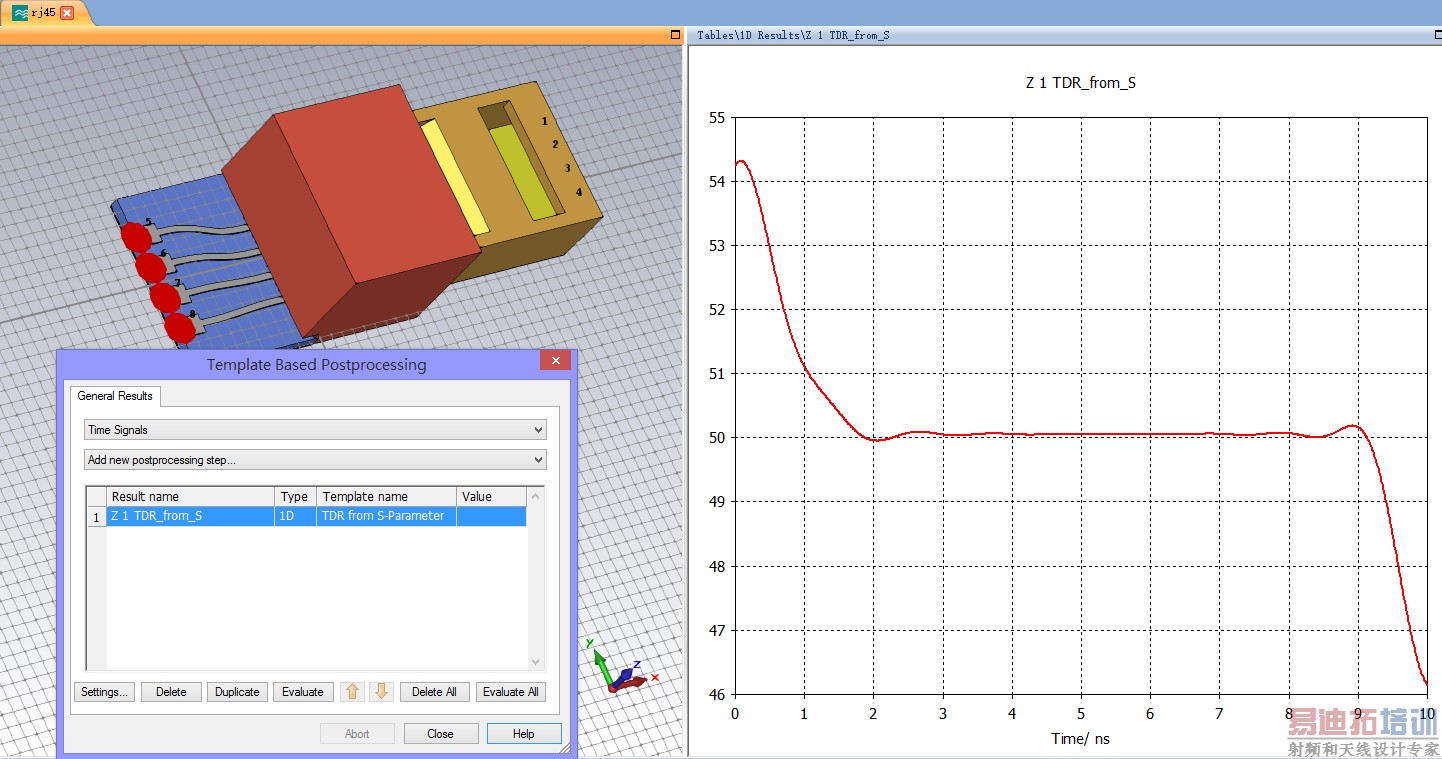

謝謝大神的指教，這樣TDR得出的就是特性阻抗么？ 我要進行阻抗匹配的話就按照這個數值來計算吧。如果我把端口的50ohm改成TDR得出的這個值是不是意味著匹配良好呢
謝謝版主大神的回復，這就是算完S11后導航樹里面有個port information里面的line impedance的值么 這就是特性阻抗么？我要進行阻抗匹配的話就按照這個數值來計算吧。如果我把端口的50ohm改成line impedance得出的這個值是不是意味著匹配良好呢
如果設置的是waveguide port的話，在time domain solver里勾選Calculate port modes only，不用計算S參數，只計算端口模式。
在端口模式結果里可以看到計算的line impedance，這個數值是你的模型的輸入阻抗，不是端口阻抗。波導端口沒有端口阻抗的概念。
你需要做的是調整結構尺寸使輸入阻抗達到或接近需要的阻抗值。（50歐姆或者其它數值）
可見我的中文語義理解程度有問題，早說是要做阻抗匹配就好了，這個彎把我繞死了！ 因為昨天在HFSS版塊網友說的特性阻抗是（TDR），我以為本地對sparameter matching 的說法是=> 特性阻抗是（TDR）?

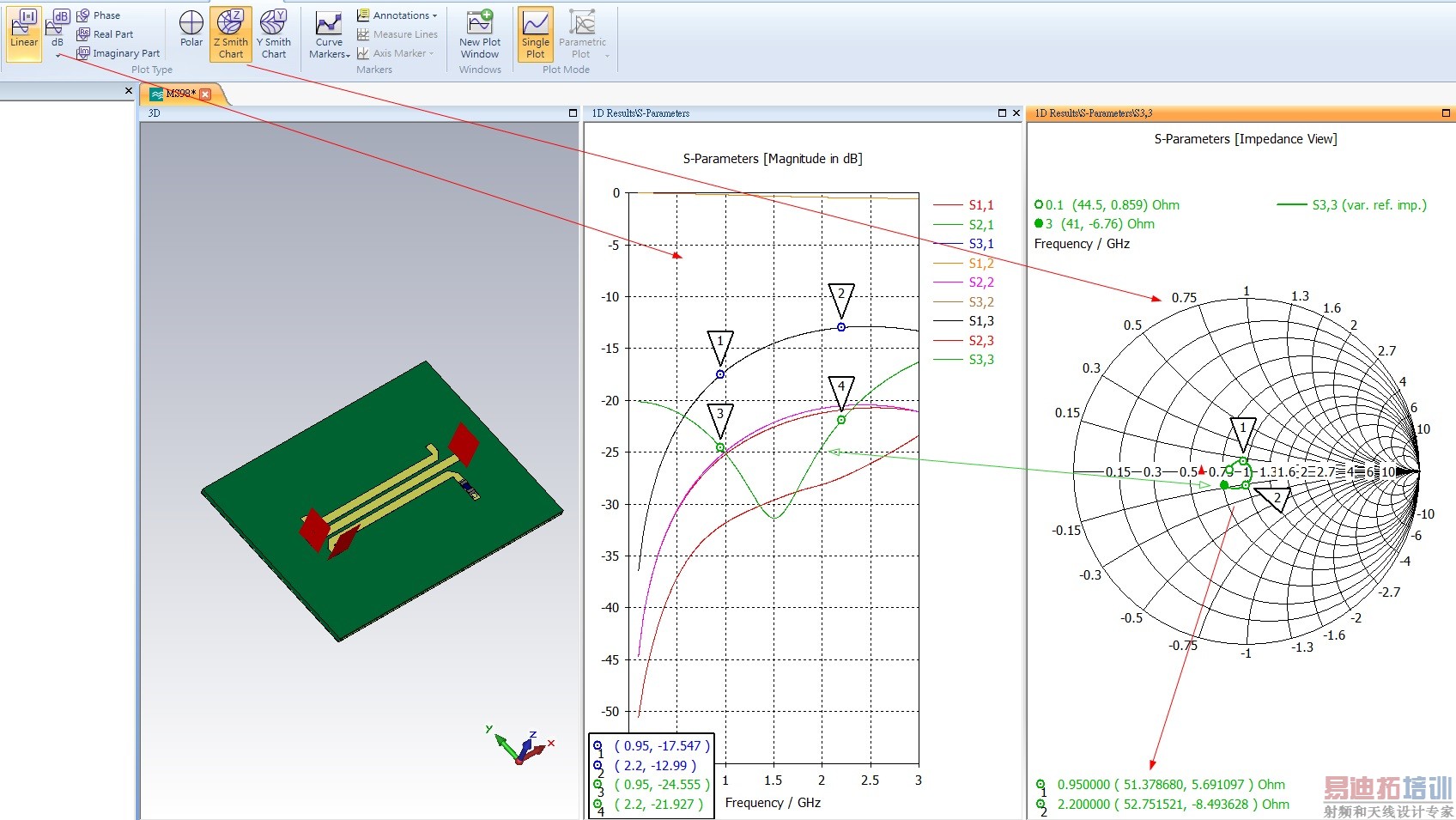

管理員說的是檔次比較高的高手用的，我提供一個檔次低一點入門級的阻抗匹配方式:
hefang老師，比如我想設計階梯阻抗波導同軸轉換，這個每一節的波導特性阻抗在CST里怎么得到呢？
謝謝您的指點，這個得出的就是line impedance。那我如果把端口設置處的50ohm阻抗改成line impedance是不是就相當于匹配了？ 還有我得出的是一個頻點的line impedance 怎么得出頻率—line impedance曲線
大神。是不是simth右上角就是特性阻抗呢？我的結構是一段螺旋線的，現在是想給與輸出50ohm進行匹配，所以我想先得到螺旋線的特性阻抗然后進行多節阻抗變換器的匹配。我想如果line impedance就是特性阻抗的話 那我是不是吧端口的阻抗設置成和line impedance一樣是不是就相當于匹配了呢
