TLM算法仿真5G手機毫米波陣列天線（含視頻演示）

來源：CST仿真專家之路更新時間：2024-06-23 閱讀：

直奔主題，2022版本的5G毫米波流程更簡單、仿真更快、占用硬盤和內存更少、功能更多。

（注：本文含視頻演示，視頻均無聲。）

第一部分，毫米波天線陣列

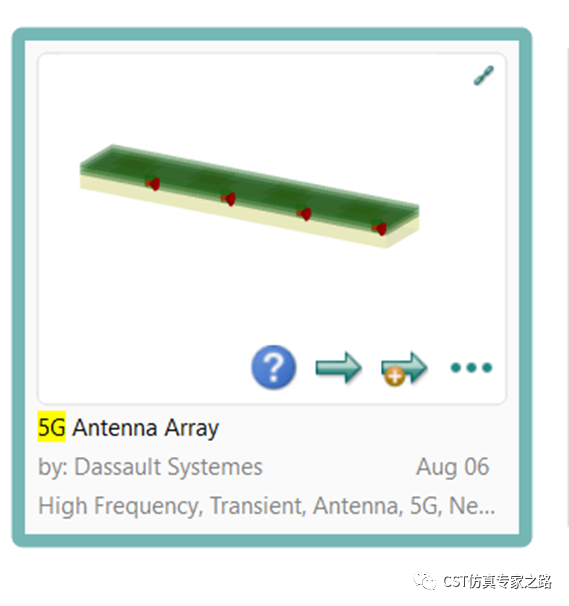

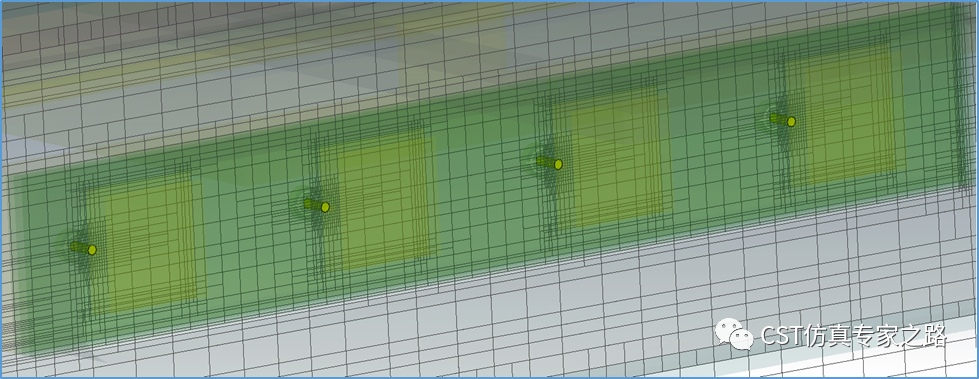

自帶案例庫中的毫米波天線陣列，這個很多毫米波用戶都不陌生。2022版本中，該案例進行了微調和優化，用戶可以打開案例學習毫米波的設置。下面視頻展示該案例的內容以及仿真過程，重點是端口設置、端口附近的TLM網格、TLM求解器的收斂條件。

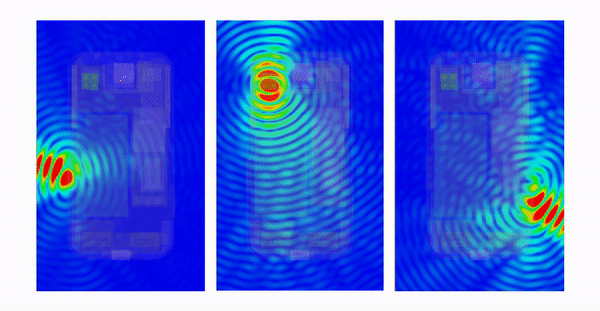

在端口按序激勵之后，我們就可以將波束的形成放在后處理，下面視頻展示combine result功能，進行遠場的波束后處理。

除了上面視頻的手動形成波束，5G毫米波更常用的是通過codebook以及5G wizard自帶后處理形成并分析波束。下面視頻展示如何在2022版本中直接使用5G wizard做后處理。和2021版本不同的是，2022版本不再有新的CST項目生成。

2022版本的codebook格式，可在最右添加新的一列，用來區分V和H極化的相位，該信息用于5G wizard中可選的相位差掃描功能，后面視頻會演示。達索另外提供一個macro，用來轉換其他形式的codebook到CST codebook。需要的請與達索技術支持聯系。

第二部分，毫米波手機

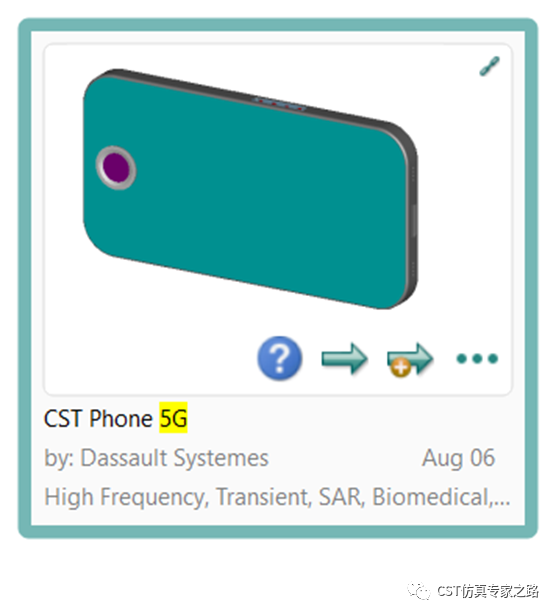

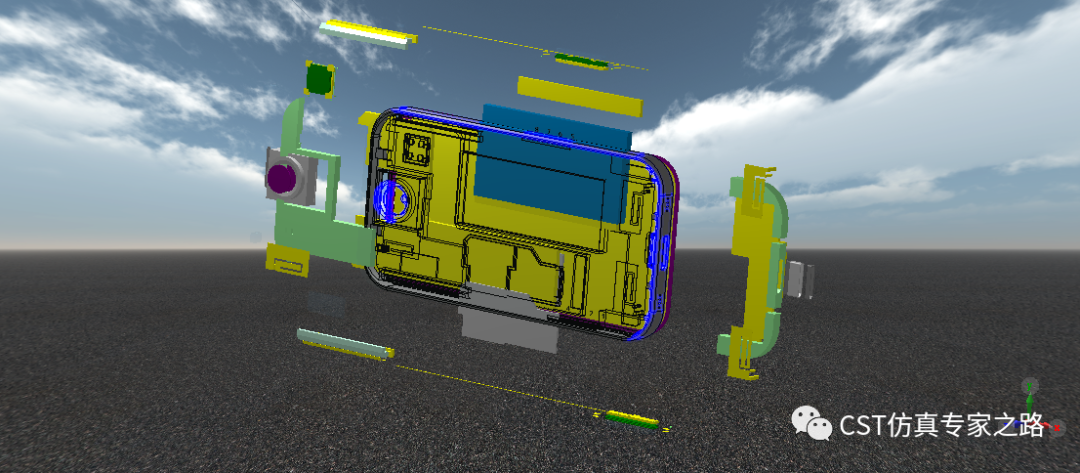

自帶案例庫中也有安裝好毫米波天線陣列的手機模型，2022版本中該案例也有所更新，外觀和天線都是新的設計，自帶codebook添加了V和H極化掃描功能：

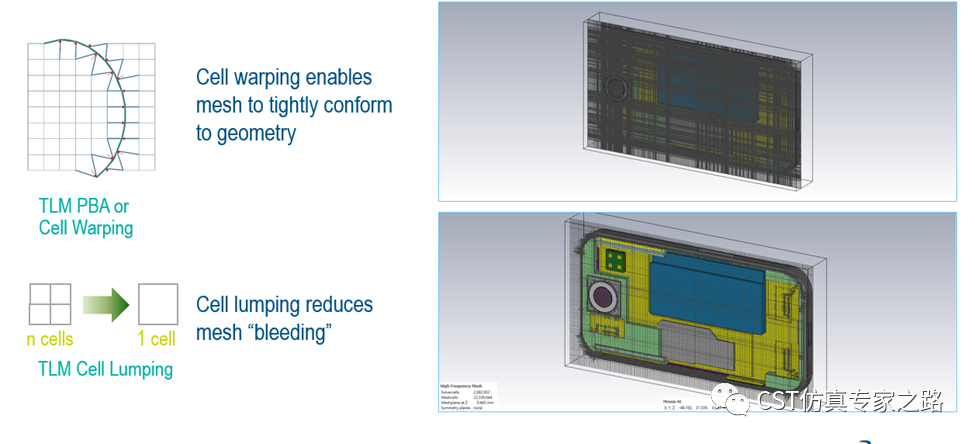

求解器是TLM求解器，利用其網格聚集的功能，仿真整機效率更高，下面視頻我們查看TLM網格，2022版本不需要完整運行求解器就能夠看到TLM的網格:

下面的視頻中，我們將陣列天線旋轉，這樣傾斜的設計更能利用TLM網格的優勢。

第三部分，其他部分功能

對于5G毫米波的KPI結果，比如CDF，PD，sPD等等，都可通過5G wizard自動截圖分類保存，生成報告。這些常規操作我們就不多介紹了。

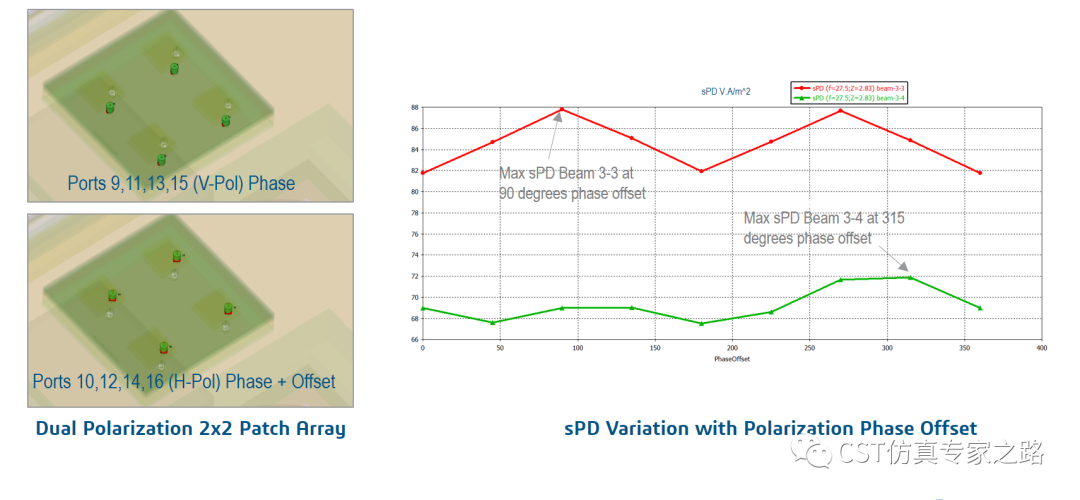

下面的視頻展示5G wizard新的復原功能，自動刪除之前的CDF和PD等結果，重新計算。2022的5G wizard還添加了相位掃描功能，可在0-360度的相位差中，找出PD的最差結果。該功能需要codebook中多一列，標注V和H極化。下面視頻展示如何使用：

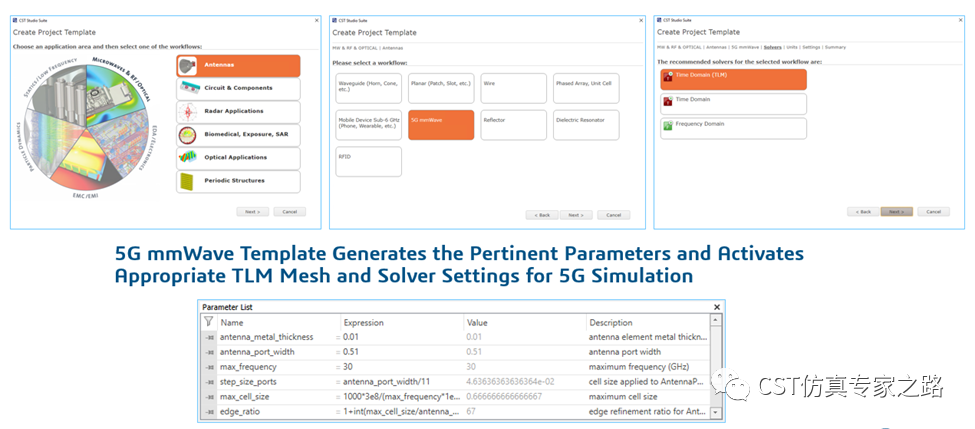

之前視頻中我們能夠注意到，TLM的網格可由一些參數來控制，這些參數是5G毫米波模板幫助定義的。該模板生成一些本地的網格組（mesh group），用戶只需要將端口和天線拖拽到這些組里面就可以了，這些組自動利用這些模板定義的參數對里面的結構進行網格加密。至于如何調整供應商提供的加密天線模組的網格，這個我們有其他的guide。
