正方體RCS的CST仿真實例（1）- 雙站RCS
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
本期看個簡單的自帶案例，PEC正方體的雙站RCS：

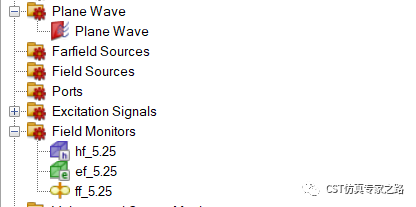

雙站RCS需要平面波和遠場監視器，這里還加了電場磁場監視器用來觀察近場傳播。雙站RCS一般用遠場而不用RCS探針，因?yàn)樘结樦荒芏x一個方向。

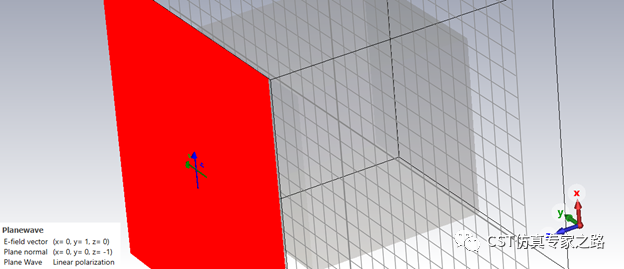

正方體邊長4.286cm，平面波從Z方向入射，極化為Y軸：

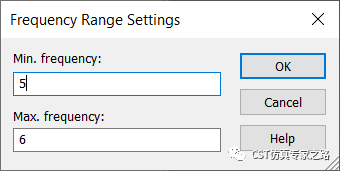

頻率范圍仿真5-6GHz：

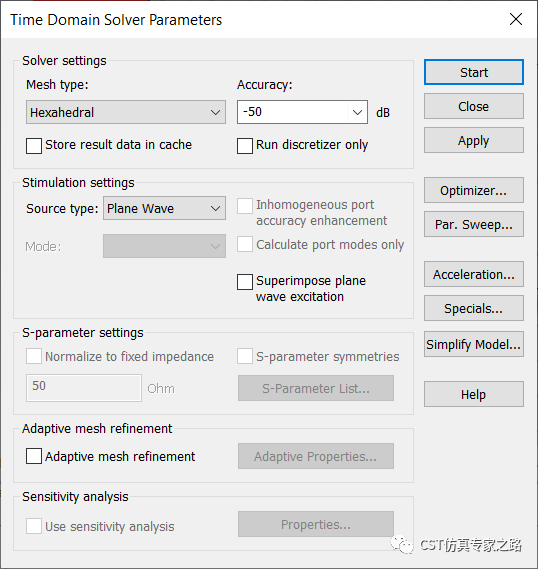

時域求解器精度適當調高：

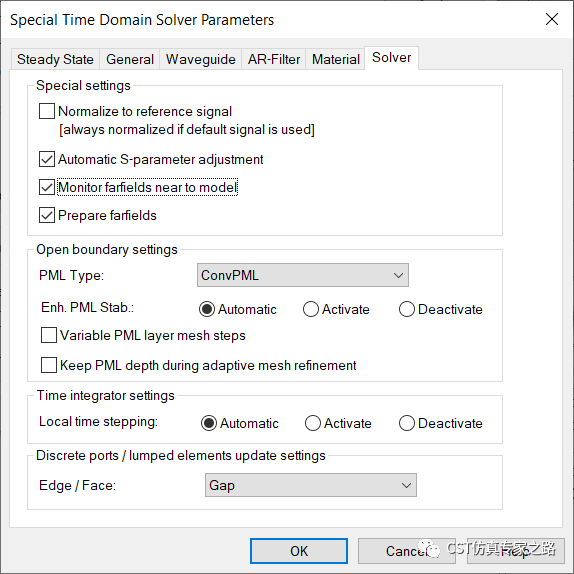

求解器特殊設置中，選中monitor farfields near to model，遠場計算精度更高：

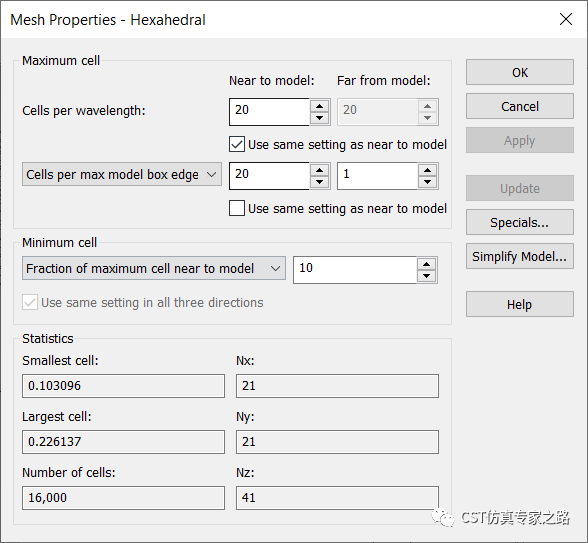

網格適當加多：

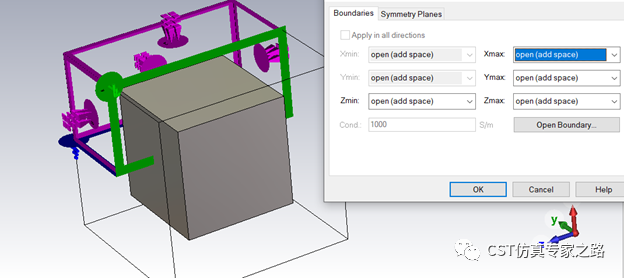

根據極化添加對稱面：

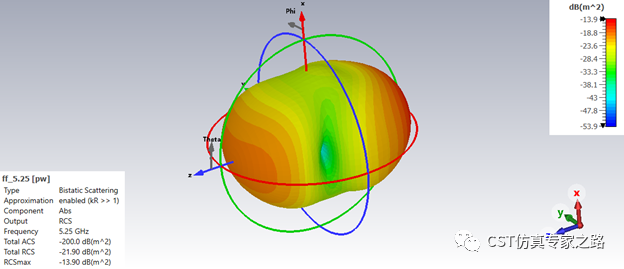

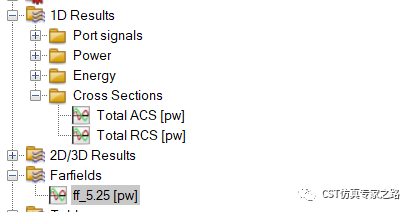

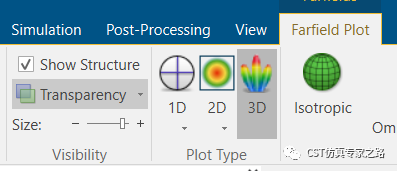

開始仿真。結束后，可查看遠場結果，就是雙站RCS。這里還有個Total RCS，這個是整個球面散射功率除以總?cè)肷涔β实腞CS，不要搞混。

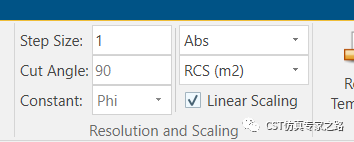

一般默認遠場都是dB，我們可以看看線性：

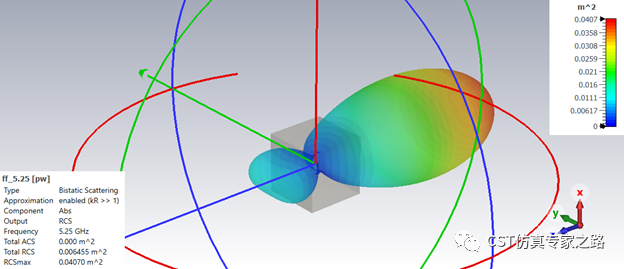

可見主要的散射是在Z-方向，少部分Z+直接反射。

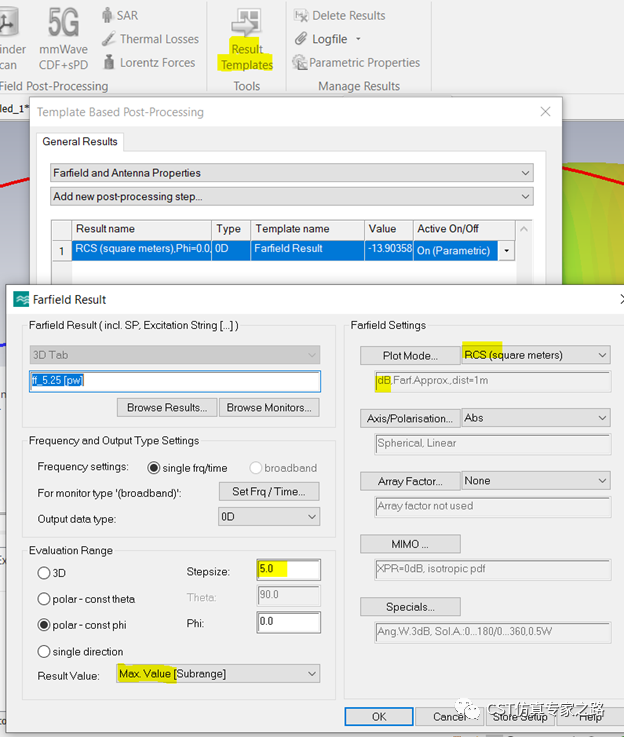

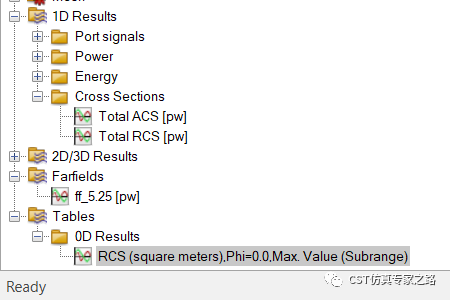

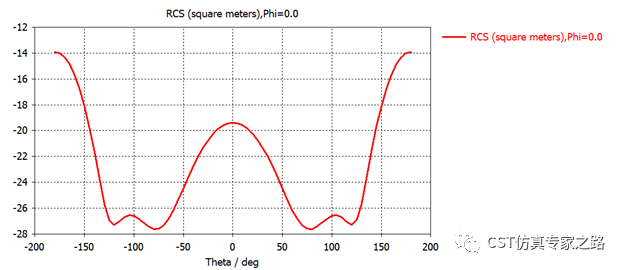

前往后處理，可見遠場提取RCS的模板已經添加，是提取Phi=0時，掃描Theta每5度的RCS最大值：
Phi=0時，最大RCS為-13.9dBsm，和遠場3D圖中一致。

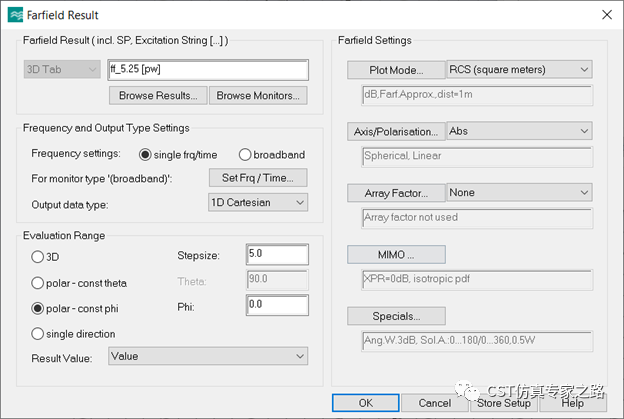

如果模板改成1D Cartesian和Value，那么結果就是一條線，所以這里可以提取任意角度的RCS值。

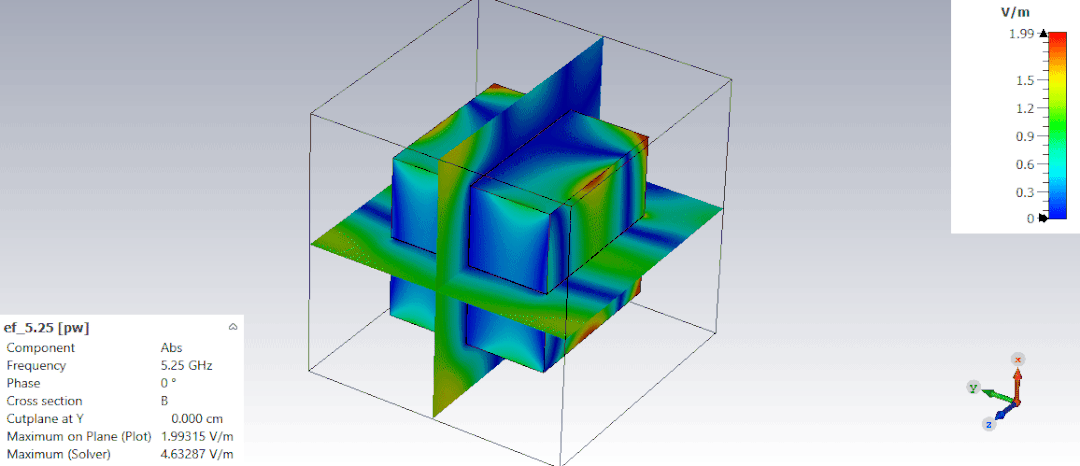

最后看電場：
小結：
1）本案例比較基礎，是自帶案例。
2）雙站RCS就用遠場監視器最好，后處理提取就可以了。
