CST仿真得到的平面等角螺旋天線的阻抗與理論值不符
來源：
更新時間：2024-08-08
閱讀：
LZ大四本科生，畢設要做一個平面等角螺旋天線，為了使天線與50歐的同軸傳輸線阻抗匹配，要用CST仿真計算得到天線阻抗，從而設計巴倫。

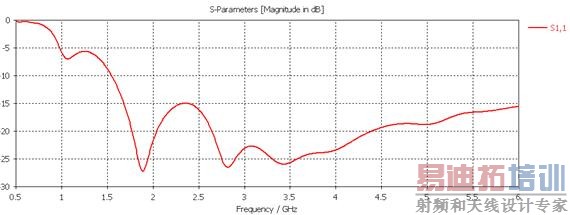

仿真天線阻抗的思路是：在不加巴倫的情況下，在天線上加一個50歐的離散端口，由于阻抗不匹配，所以會有反射回來的信號。通過仿真，我們可以得到S11，也就能得到反射系數gamma，再由公式gamma=(ZL-Z0)/(ZL+Z0)計算得到天線阻抗ZL=Z0*((1+gamma)/(1-gamma))。下面是仿真模型和結果。
從圖里看到高頻部分阻抗大約在45-50歐，可是我從一些平面螺旋天線的論文里了解到這種天線的阻抗理論值在180歐左右。希望各位大大幫忙看看哪里出了問題，思路是否正確，以及告知下平面等角螺旋天線的阻抗計算方法。
是不是理論值180加上巴倫才變成50歐的
天線尺寸不同，其不同頻點阻抗特性也不一樣，思路很正確，這都不用設計巴倫了
