siw波導 縫隙天線 的匹配問題
來源：
更新時間：2024-08-08
閱讀：
siw 一端短路，一端饋電， 對于這種縫隙天線怎么匹配呢?一直都匹配不了。

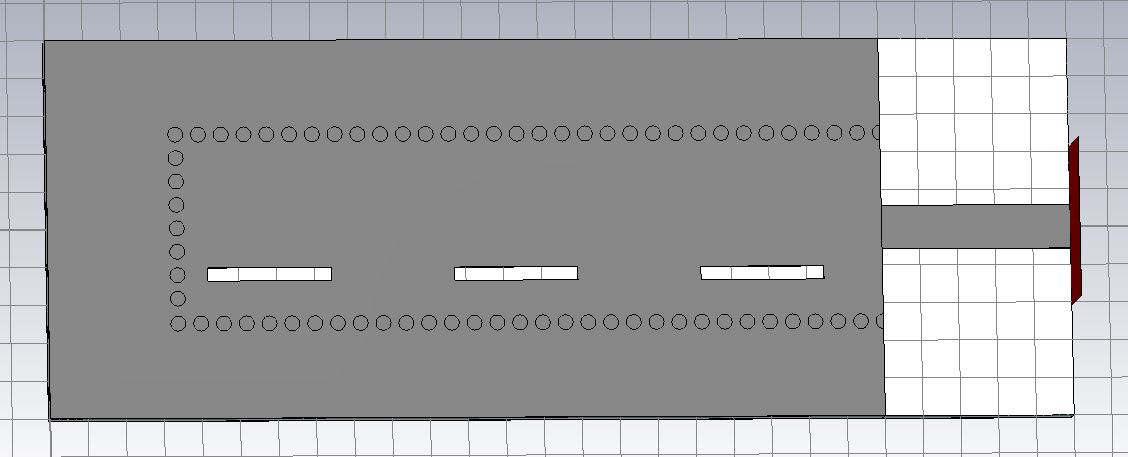

求指導，模型如圖
饋線的寬度、長度，短路孔的位置等等都可以試下
試過了，沒有特別的改觀。看網上說要等效導納要等于1，是這樣嗎?
等效導納等于1是和波導的特征阻抗匹配，這時如果是直接用相同寬度和厚度的SIW饋電，就是匹配好的。如果是用微帶饋電，就需要將微帶轉成波導，還是需要匹配的。當然等效導納不等于1也是可以直接匹配的。
這樣的饋電設計是否有問題，微帶好像不可以直接給SIW饋電的吧，需要特別的過度的 是不是用CPW?
昨天繼續調了一下發現可以了，多謝哈
你是說從背面用cpw饋?
我也是小白 你可以搜搜看（transition siw slot antenna）很多都是用CPW Ground作為過渡焊接SMA。總之你仿出來就好
