大家好，我的仿真目標、源文件以及參考文獻都在附件里，求大神們幫忙解決，小弟不勝感激。
附件: 求助.rar (2939 K)

1.“觀察在-25um-25um掃描范圍內的s11相位和幅值變化的位置與針尖邊緣位置的關系。”
這個尺度太小了，你先考察一下在你這個頻率范圍的網格規模。

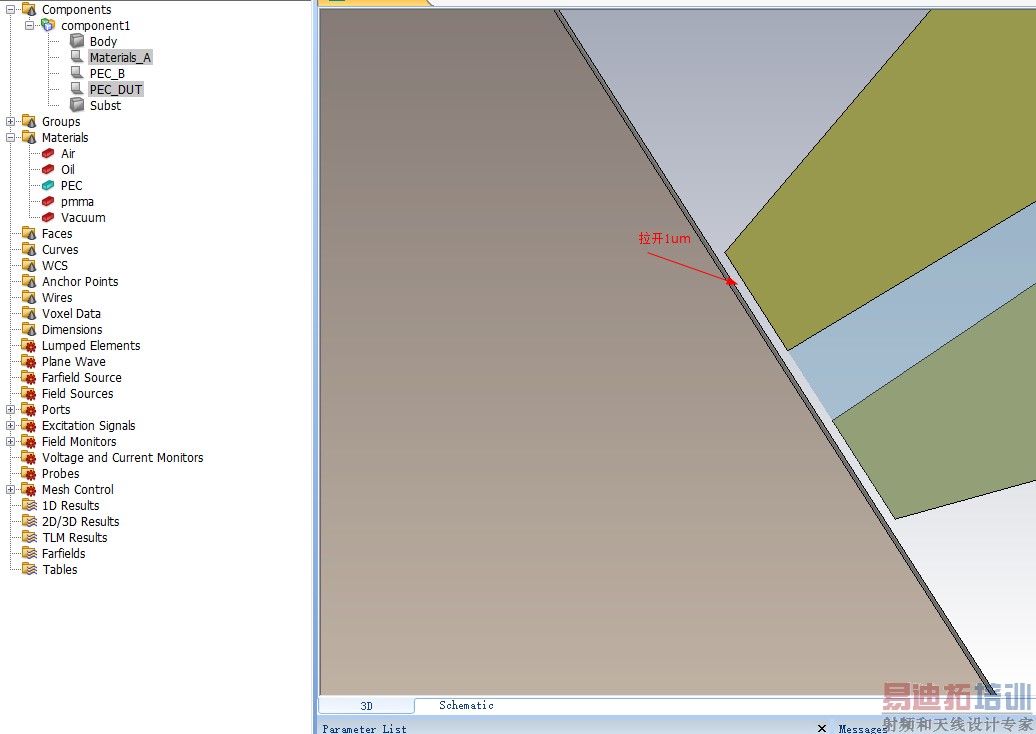

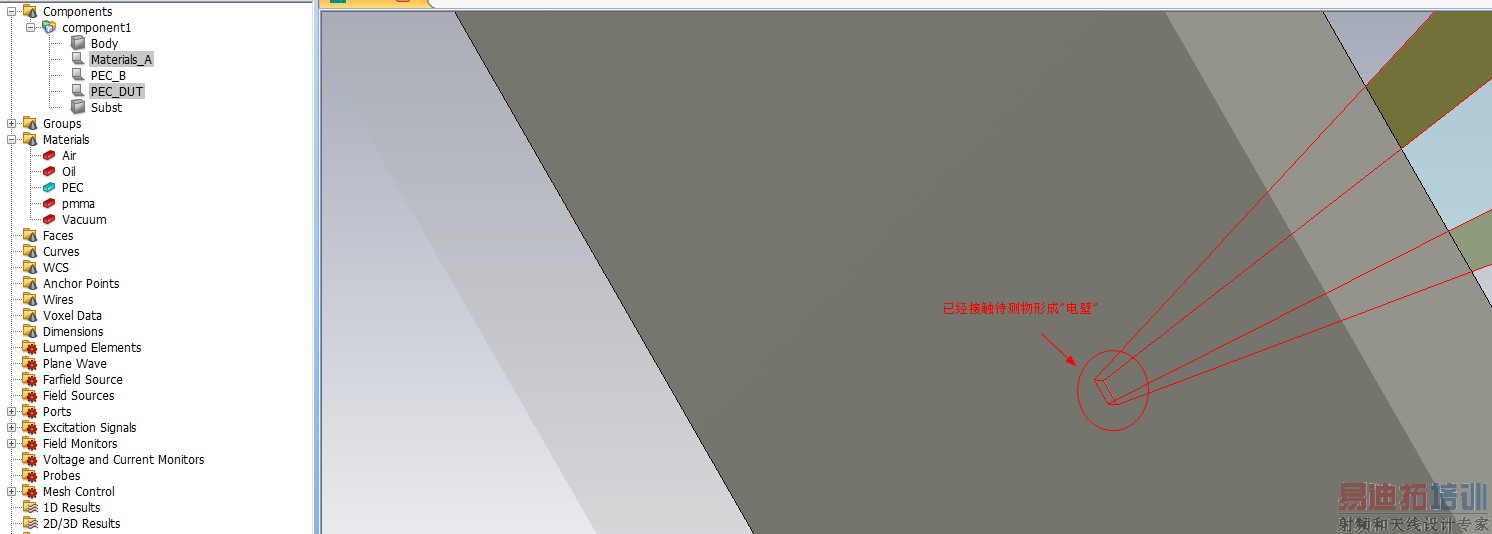

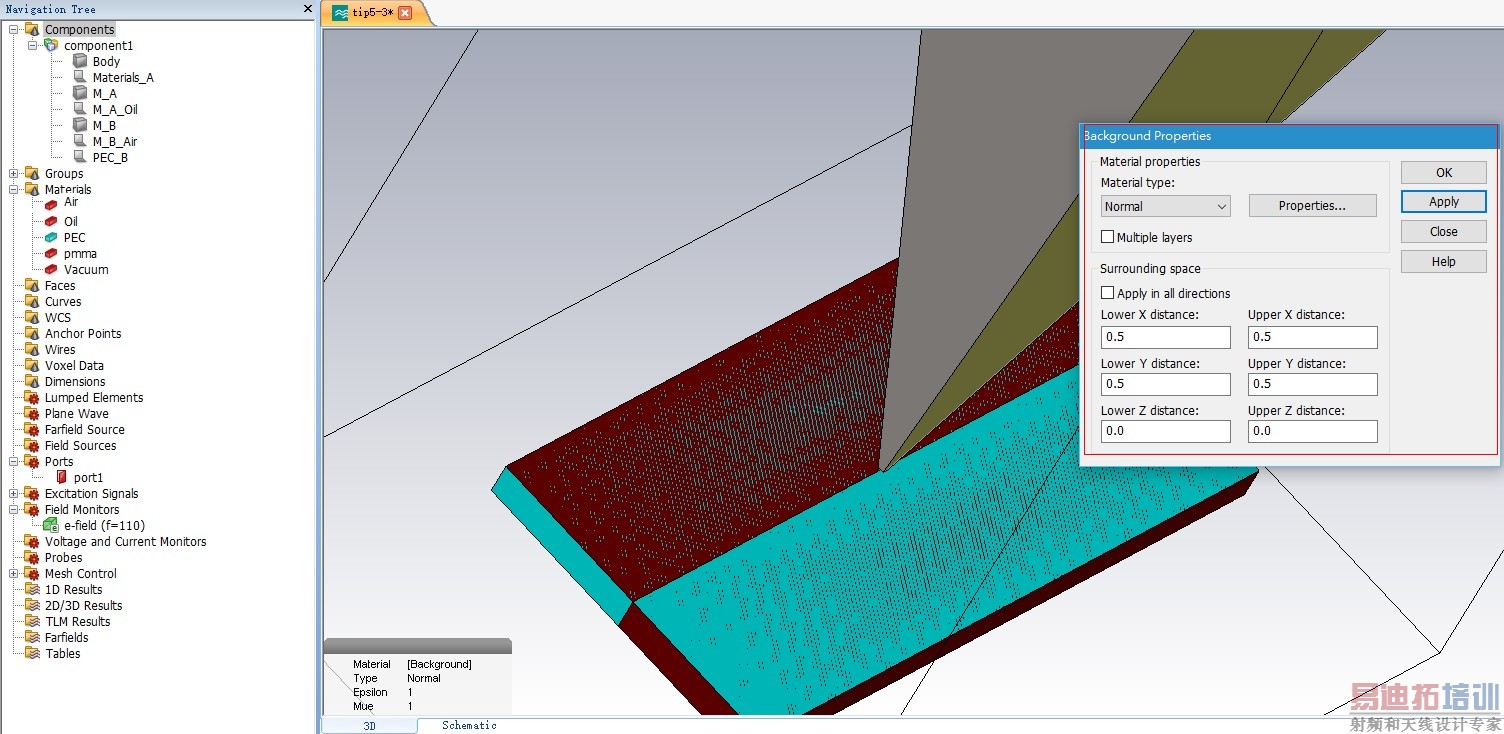

2. “我在針尖處加了一塊厚度0.1mm的PEC板（下圖所示），仿真完后s11沒有任何變化啊。這種仿真模型應該怎么建立和觀察信號呢;另外在cst里面如何得到S11信號隨距離的變化值呢”

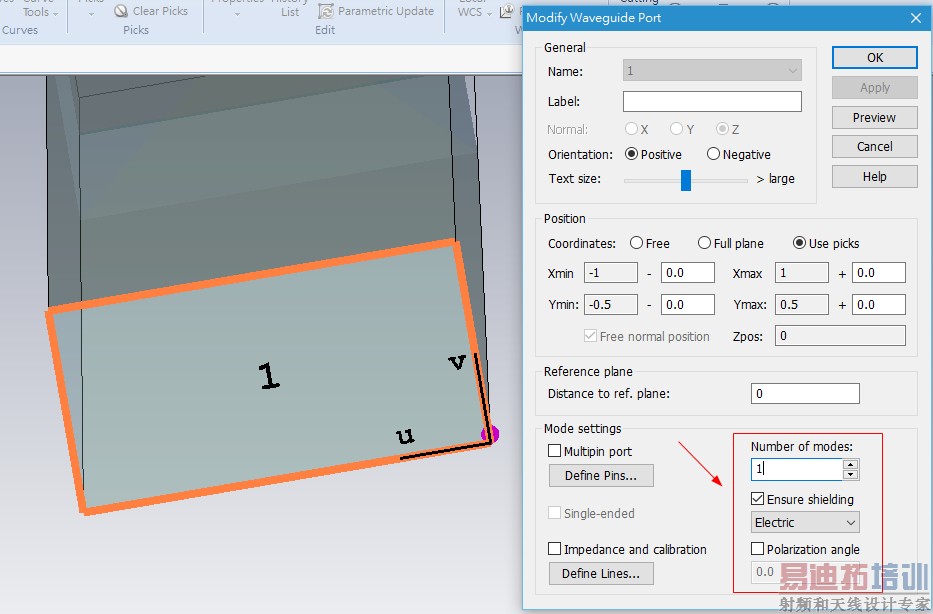

激勵信號從文獻上來看，是TE01模式，你在求解器中要手動設置一下，而不是籠統的設置為5個模式全激勵。
在result里可以看到i信號和o信號。
在建模的時候，設置這個距離為一個變量，算完就可以得到S11隨距離的變化規律了。

對，原文是TE10模式，我怎么找也找不到TE10模啊，怎么辦呢？

CST不會很直接的告訴你哪個是TE10模式。
但你依然可以做到用TE10模式單獨激勵：
1. 你要了解TE10模式的場分布特征。
建議先看看微波技術的書，從理論上了解一下TE、TM模式。

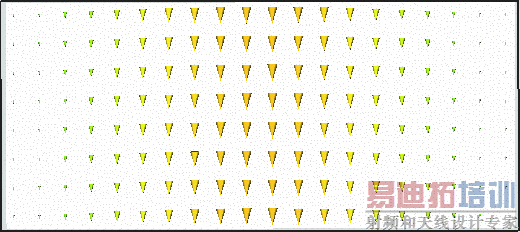

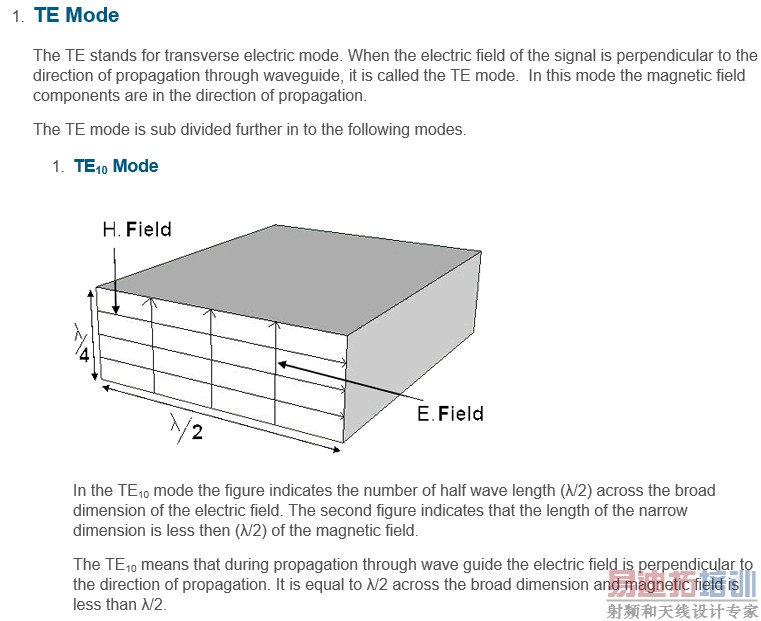

下兩圖大致可見矩形波導的TE10模式場分布特征，但要注意，你的模型是兩平行極板，不是矩形波導。

2.在CST中，你用5個模式全激勵。

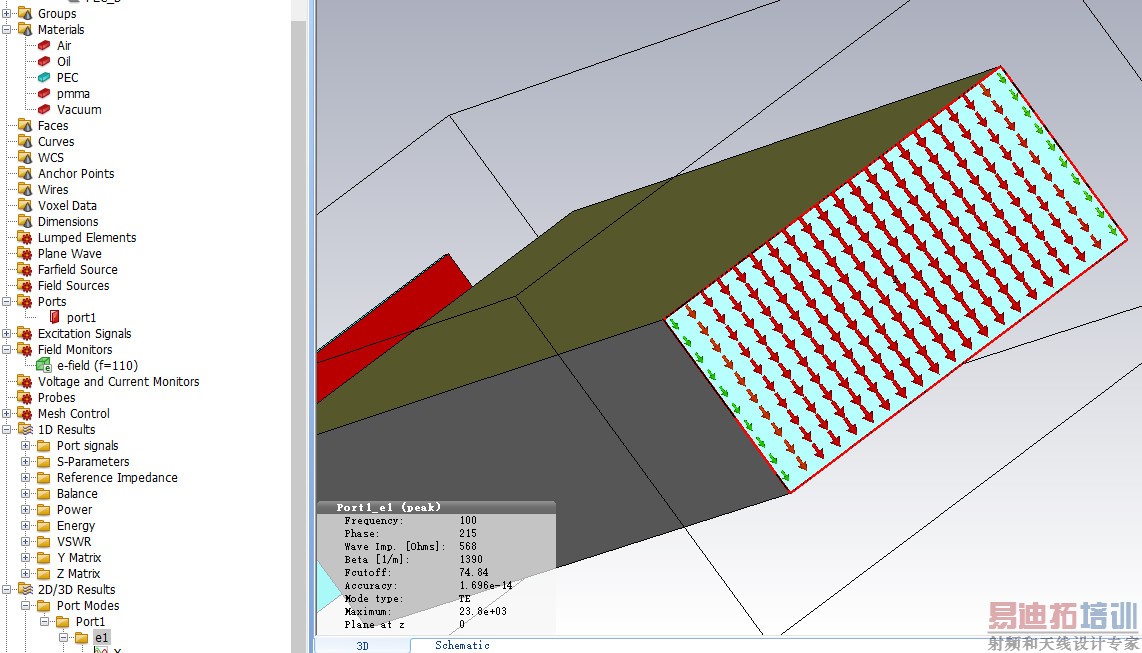

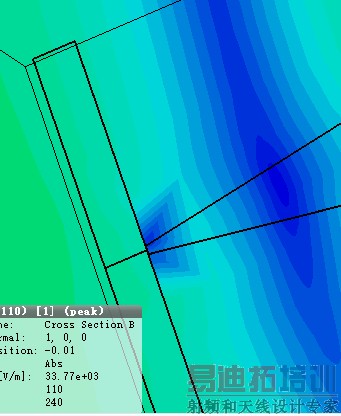

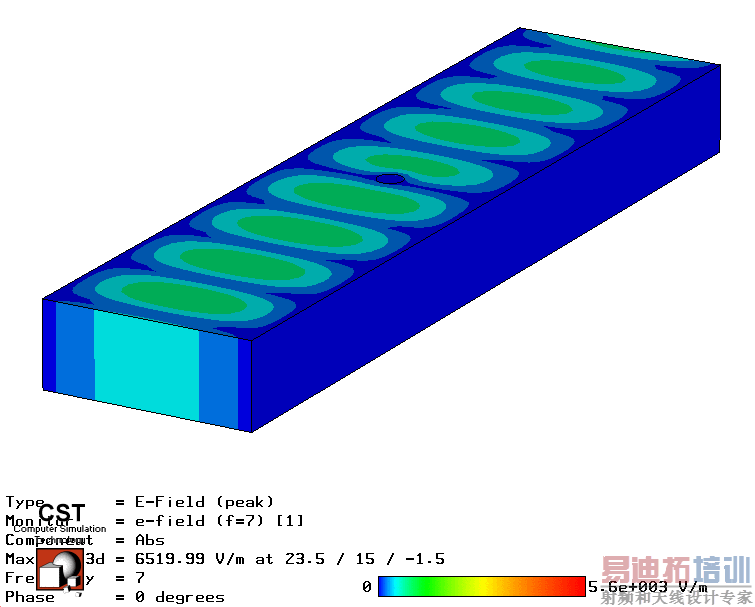

仿真完了以后，通過看橫截面上的電場分布，就可以找到哪個模式最類似于TE10。
一般而言，TE10模式是比較靠前的幾個模式，計算5個模式應該能包含進去。
3. 找到第幾個模式之后，在求解器中設置這個模式為激勵源，重新求解。

TE mode 已經由你的 waveguide 決定了，端口激勵僅能改變極化方向。

文獻的真義，并不是要你依樣畫瓢，作者試圖給你的觀念是: 他想要理解什么現象? 藉由什么思路、手法、工具去達成了他要的結果。總結一句文獻中要你悟的是心法，不是依樣畫瓢的山寨做法。
***其實所有的文獻都是這個理念，否則直接寫教程就好何必引經據典的繞脖子!?

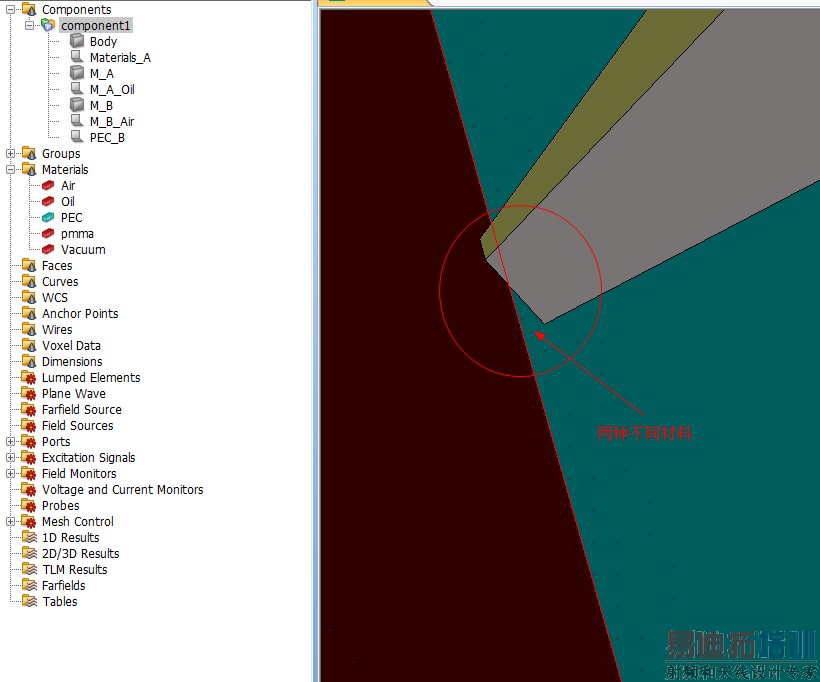

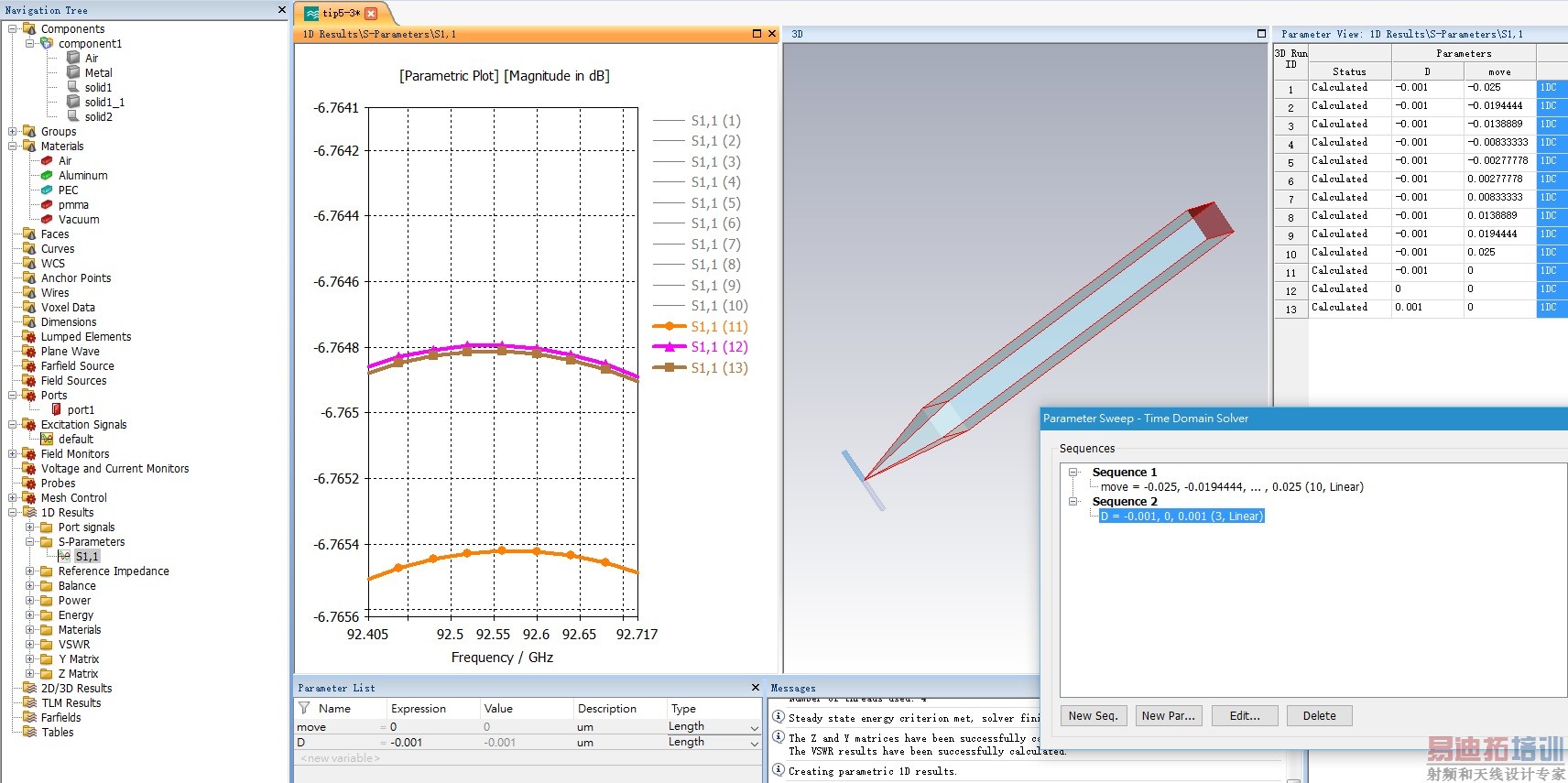

參數掃描: 我做了兩件事: -25um to 25um分十階掃描、材料與探頭的距離1um to 2um(注意我的材料是Air and Metal 各半，中線是分界)
