CST高斯脈沖激勵怎么用

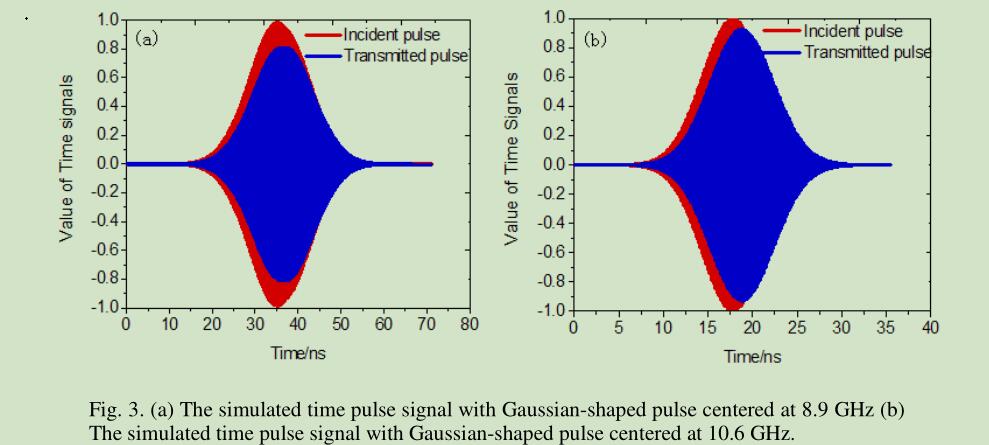

這個圖在CST是怎么仿出來的

你在8.9GHz或10.6GHz附近取很窄的帶寬，
比如在CST頻率設置中，設置為8.89GHz8.91GHz，或10.59GHz10.61GHz，
CST默認的激勵波形就是上面那個樣子了。

學習了。

但是怎么仿真出某一種激勵下的入射脈沖，反射脈沖呢和傳輸脈沖?就像圖里的那樣

入射脈沖一般就是激勵脈沖，
這個是你設置好頻率范圍之后，
CST自動生成的時域信號，
當然，你也可以自定義激勵脈沖信號；
關于反射脈沖和傳輸脈沖，
就看你關注波傳播過程中，
什么位置的場強或電壓信號了，
你可以在你關注的點上設置一個探針，
仿真完就有該探針處的時域波形，
也可以在某兩點之間設置電壓監測，
考察這兩點間的電壓波形，
以上方法只能從時域上將入射波和反射波區分開來，
如果入射波和反射波在同一時間出現在同一位置，
那么用這種方法無法在該位置將兩者區分開來。

設置兩個端口，一個激勵一個接收，比如1端口激勵，二端口接收，那么
o1就是入射波，o1,1就是翻身，o2,1就是傳輸
