如何理解Axial Ratio軸比

來源：CST仿真專家之路更新時間：2024-06-23 閱讀：

這個問題很多用戶問，所以解答一下。

下面我們分析一下電磁波的軸比。首先，軸比AR最普通的定義就是橢圓極化長短軸的比：

定義1：AR=abs(Emajor)/abs(Eminor)

寫成dB的形式是：AR(dB)=20*log10(abs(Emajor)/abs(Eminor))

這個雖然好理解，但實際天線工程中由于無法測量長短軸，所以對天線工程師來講，更容易理解和使用的是IEEE的定義式，因?yàn)闇y(cè)量AR是用的兩個電場分量，也就是CST幫助文檔中關于遠場AR的：

定義2：

而很多文獻中用的是左右圓極化的定義式：

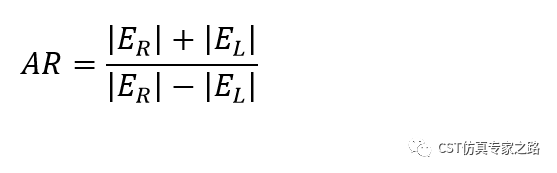

定義3：

所以問題來了，這三個定義等效么？

答案當然是可以等效。下面給大家推一下后面這兩個式子，就是當兩個正交分量是長短軸時，看看是不是第一個普通AR長短軸的定義式。

首先看IEEE的計算式：

由 E1=|E1|e^jα, E2=|E2|e^[j(α+90)]

得：E1^2+E2^2 = |E1| ^2*e^ jα+|E2|^2*e^[j(α+90)*2]

則有：|E1^2+E2^2|= (|E1| ^2-|E2|^2) e^jα

所以：AR= Sqrt[(|E1|^2+|E2| ^2+|E1| ^2-|E2| ^2)/(|E1| ^2+|E2| ^2-|E1| ^2+|E2| ^2)] = |E1|/|E2|

再看左右極化的AR計算式：

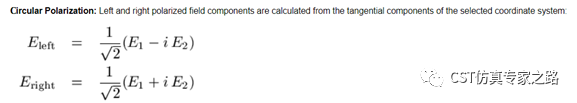

根據幫助:

E1-iE2 = |E1|cosα+i|E1|sinα-i|E2|cos(α+90)+|E2|sin(α+90) = |E1|cosα+i|E1|sinα-i|E2|cosα+|E2|sinα

所以： |EL|=1/sqrt(2)*sqrt[(|E1|+|E2|)^2+(|E1|+|E2|)^2]= |E1|+|E2|

同理：|ER|=1/sqrt(2)*sqrt[(|E1|-|E2|)^2+(|E1|-|E2|)^2] = |E1|-|E2|

所以： AR=|ER|+|EL|/(|ER|-|EL|)=|E1|/|E2|

看完不會腦瓜子嗡嗡的吧~ 。其實就是想說這些定義都一樣，都是對的，放心用吧。要想推導就需要注意E是矢量，有相位要考慮，很容易推。

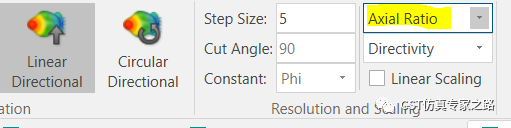

下面我們看看遠場中的AR結果。在遠場結果中選中Axial Ratio便是軸比AR了。

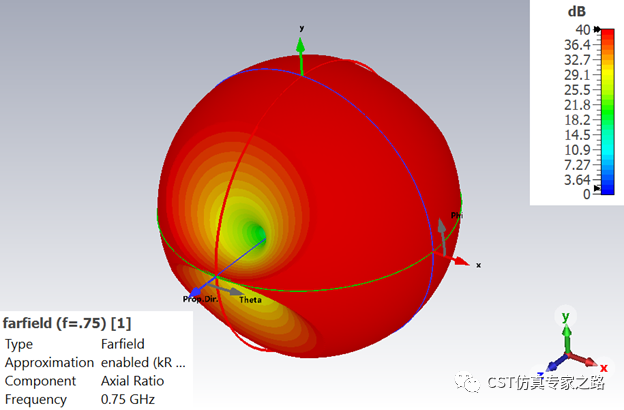

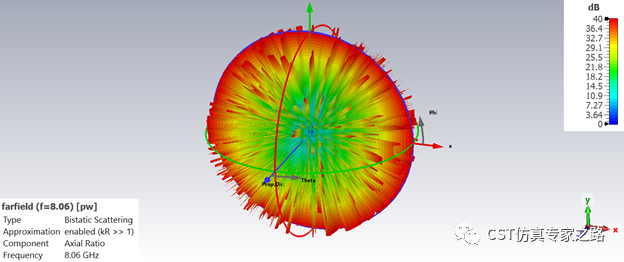

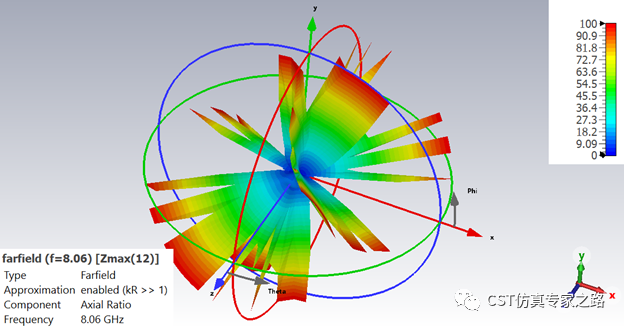

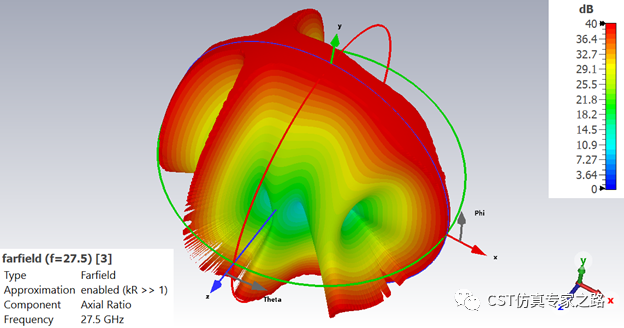

這時你會發現，無論選線極化還是圓極化，或者不同類型的遠場，比如方向圖或增益圖，極化都一樣，而且都是最大值40dB, 比如下圖：

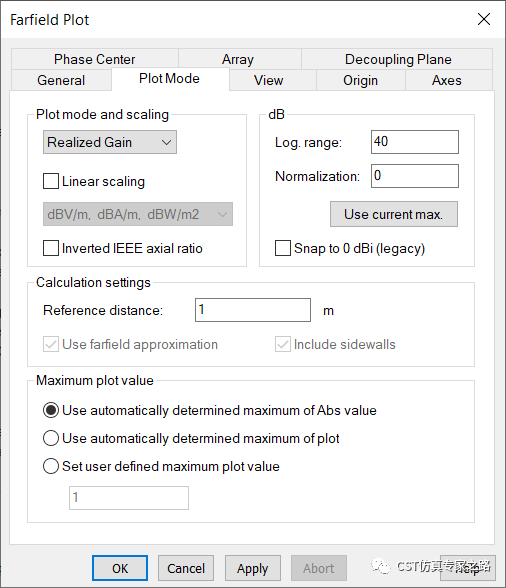

這就是AR結果的特性，40dB的地方是線性極化的意思，由于不能用無窮大表示線極化，所以限制在40dB。其實可以在屬性中改掉40dB，但是一般沒必要。其中藍色的區域就比較有意思了，越藍越接近圓極化0dB。當然這個圖只有某個角度有可能有點圓極化（那個洞洞里可能有乾坤）。
