CST熱仿真實例（2）- 針式散熱片，THt瞬時求解器

這期我們介紹熱仿真中的熱瞬態求解器，仿真散熱片的溫度分布及變化。模型采用之前的熱穩態案例的散熱片。

1. 查看模型

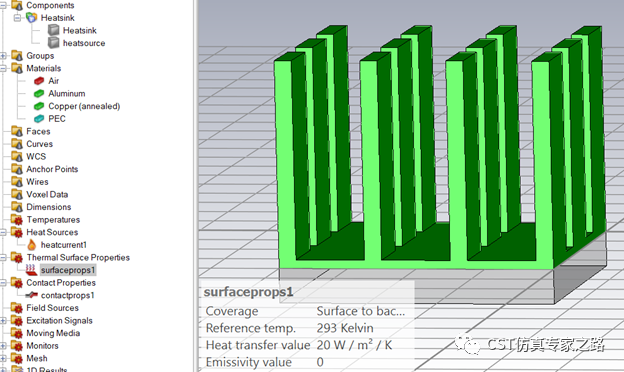

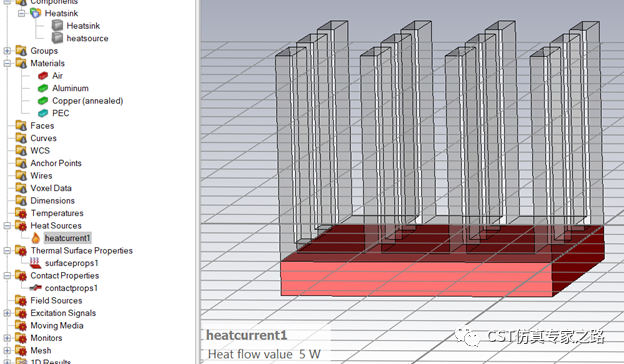

熱源還是底座5W，所有的散熱片的面都定義了對流熱傳遞系數20。

2.使用THt熱瞬時求解器

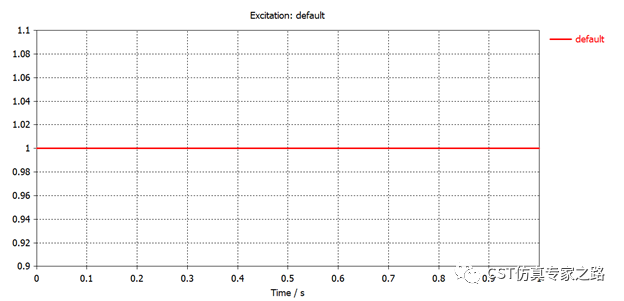

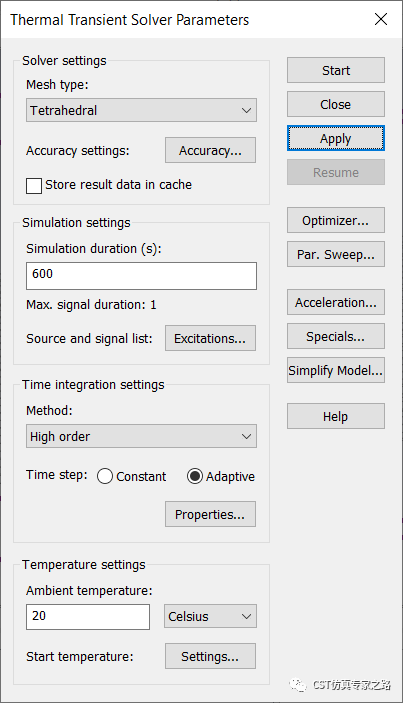

默認激勵信號為平穩的1，這里我們仿真時間為600 秒，是仿“真”時間，不是“仿真”時間。

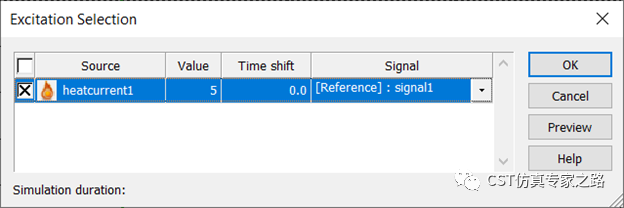

求解器激勵中可見用的是默認信號與熱源相乘。

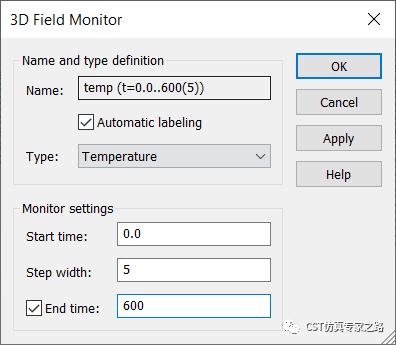

添加溫度監視器，每5秒一個采樣。

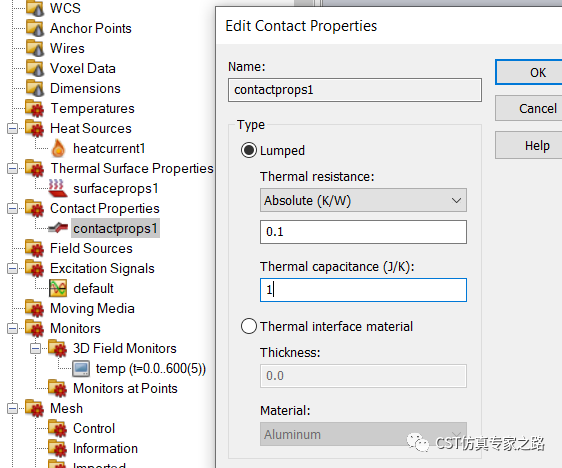

瞬時求解器中的接觸面定義就需要熱容了，熱容越大，每度的儲熱越多，達到穩態的時間越長。

3. 查看結果

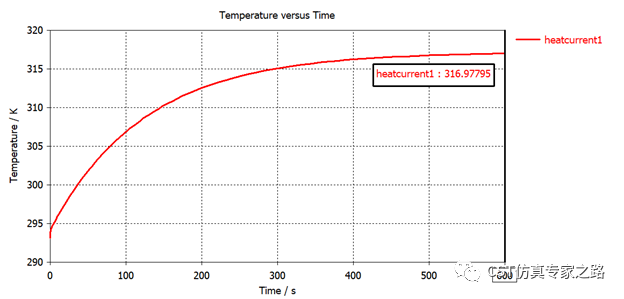

開始仿真，結束后，結果文件夾中找到熱源的溫度變化曲線，可見其從環境溫度開始，差不多十分鐘穩定到317開爾文（43.85攝氏度），和之前穩態仿真結果一致。

4. 其他結果

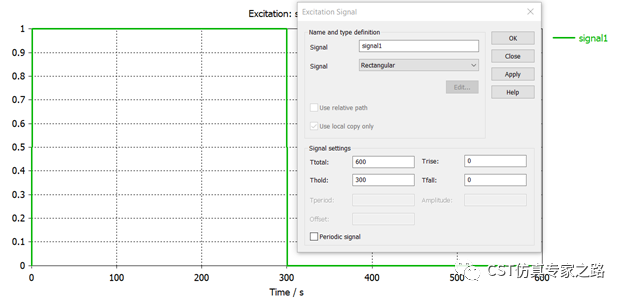

我們也可以將激勵信號改成其他波形，比如這種方形，300秒之后歸零，意味著熱源開5分鐘，關5分鐘。

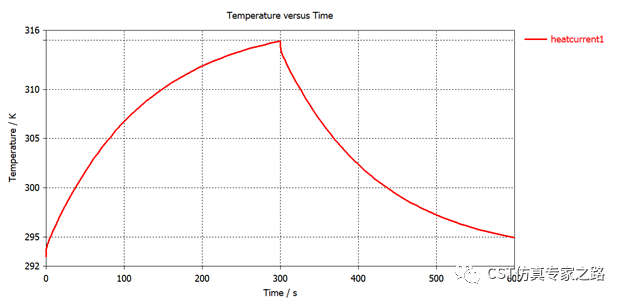

仿真結束后，可見熱源溫度變化曲線如圖，整體溫度變化如動圖。

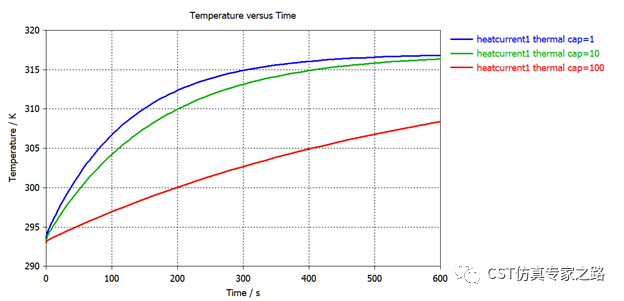

剛剛我們設置接觸面的熱容為1J/K，可根據隔熱材料更改。如增加該值，可見溫度上升緩慢。

小結：

瞬時求解器和穩態求解器一樣，都不計算流體，而靠對流熱傳遞系數對熱對流進行估算，計算速度非常快，本案例一分鐘搞定。

必須定義的量：熱源，材料的熱仿真屬性，環境溫度，邊界條件，仿真時間。

建議定義的量：散熱面的對流熱傳遞系數，時域監視器。

可選定義的量：接觸面的熱阻和熱容。

感謝閱讀，如果覺得本篇文章有點用，請點個在看，分享給更多朋友隨時散散熱。
