CST行波管TWT仿真示例（上）- 慢波結構的冷設計

來源：CST仿真專家之路更新時間：2024-06-26 閱讀：

這一期我們一起看一下CST自帶案例之一，慢波結構（SWS, slow wave structure）。

慢波結構是行波管（TWT，travelingwave tube）的核心，其性能將直接影響行波管放大器的整體性能。之所以叫慢波結構，是因?yàn)殡姶挪ㄔ诼菪車囊苿?dòng)降低了波沿著真空管軸線移動的速度，結果與慢速粒子的速度相接近，從而產生強大的相互作用，從電子束中吸收能量并將信號波放大。話說CST的前身MAFIA就是專業計算行波管的，絕對老本行。

對慢波結構進行三維本征模E-solver分析色散圖是最有效設計方法，也稱冷設計(Cold Test)。多個慢波結構周期性連接形成行波管后，用時域T-solver分析不同耦合端口之間的時域信號傳輸，也算冷設計的一部分。對應的熱設計(Hot Test)，則是行波管加上粒子源和功放之后的仿真設計，需要靜磁場Ms-solver和高頻自洽PIC-solver來算粒子和場的互動，我們接下來在“行波管TWT仿真（下）自洽互作用熱設計”再談。

Component Library 中搜Slow Wave模型。直接看模型不容易理解，這里我們從零開始，重新建模學習這個螺旋結構。螺旋結構的TWT普遍又經典，當然市面上也有很多其他結構，比如蛇形鏈接的平行環等。

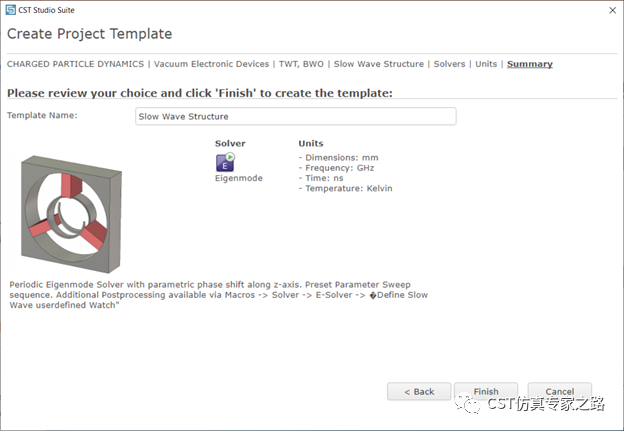

使用模板：

Step 1. 畫中心螺旋

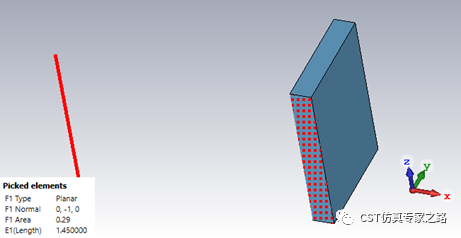

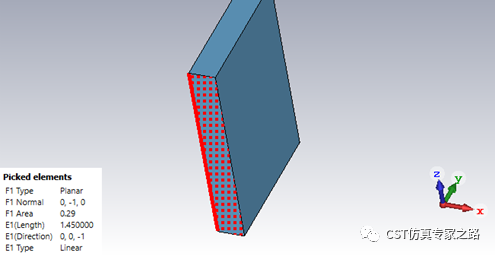

先畫一個功能性方塊，厚度和寬度對應中心螺旋線的厚度和寬度，然后選其截面和一邊。

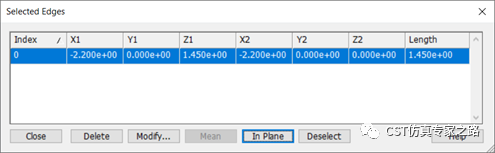

在Pick Lists 里選擇已選的邊，然后點In plane將該邊沿-X移動一段距離，該距離就是螺旋線圈的半徑。

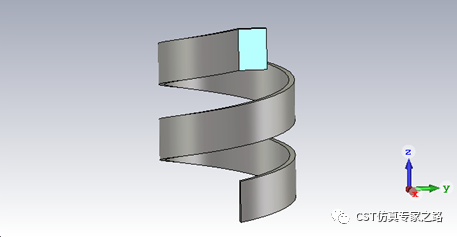

然后用Rotate face功能，角度放720度，高度可以參數化，就是螺旋線圈的高度，材料PEC。

Step 2. 畫夾持桿

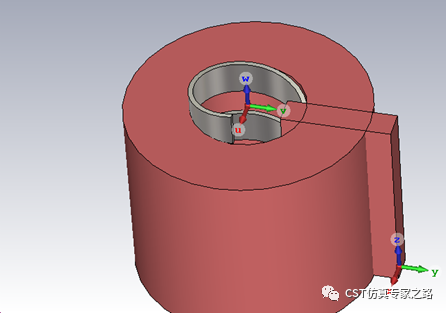

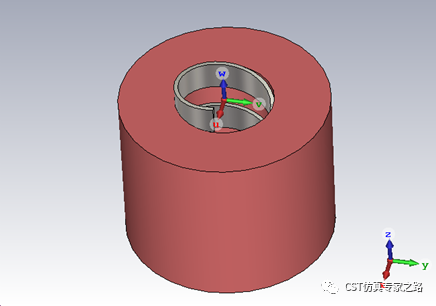

刪除功能性的方塊，再畫一個同軸空心圓柱包裹住螺旋線，材料為介質APBN, epsilon=5.12。APBN全稱為Anisotropic Pyrolitic Deposited Boron Nitride，各向異性熱解沉積氮化硼。

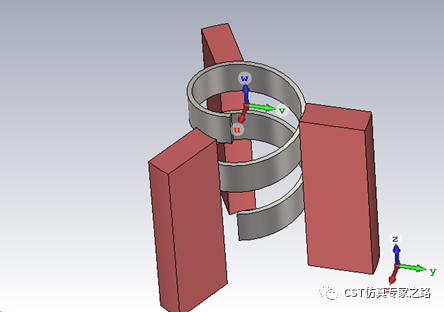

再畫方塊夾持桿，布爾運算求出與圓柱的重疊部分，再旋轉60度兩次。

Step 3. 畫外殼和真空填充

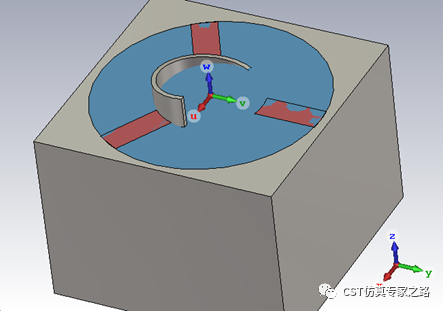

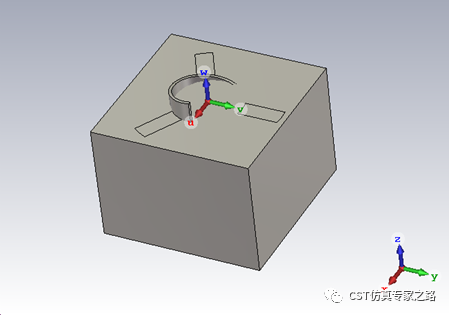

用大的PEC方塊先包住所有結構，不做任何布爾運算。

然后畫和剛才圓柱同等大小實心圓柱，材料為真空，Insert插入到PEC方塊中。

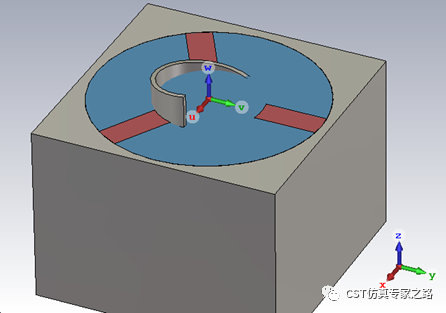

支撐材料APBN也insert插入到真空?qǐng)A柱中。

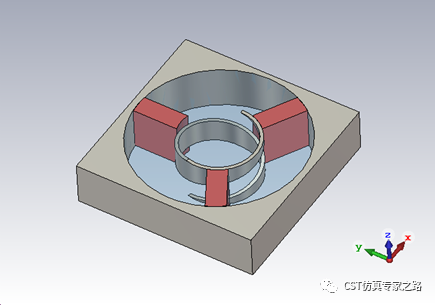

最后切割出一個周期就可以了，整個過程只需幾分鐘，CST建模行波管的速度可謂是一大優勢。

Step 4. E-solver設置

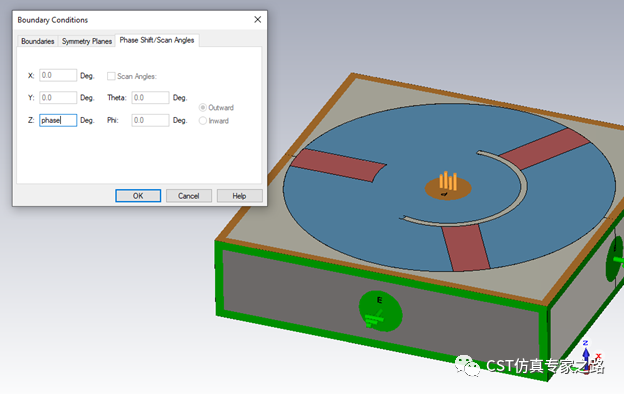

邊界周?chē)际请娺吔纾琙上下為周期邊界，參數“phase”控制Z方向的掃描角。這里建議真空區域要本地加密。頻率范圍0-10GHz。

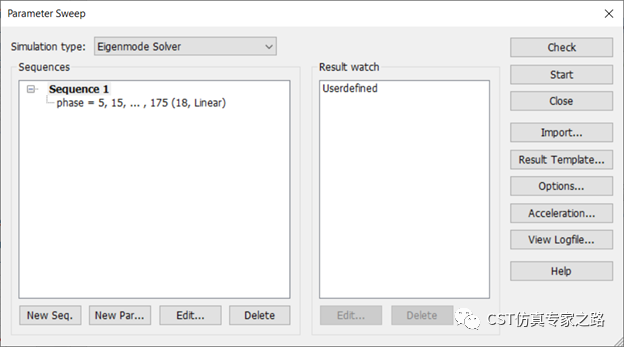

然后推薦跑個macro->Solver->E-solver->DefineSlow Wave userdefined Watch，參數掃描時就能提取更多慢性結構的KPI結果，比如相速度，耦合阻抗等等。用戶還可點Edit修改或添加SWS相關的KPI。

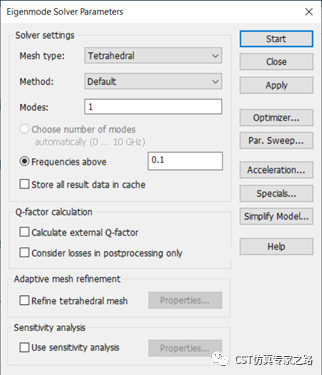

求解器用Tet四面體網格：

Step 5. 仿真結果

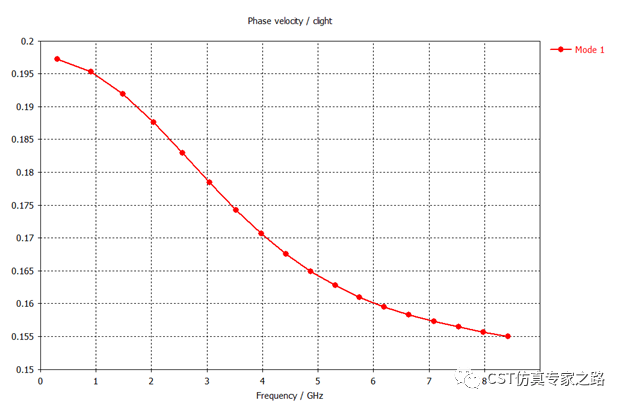

相速度曲線是針對光速歸一化的：

所有可以看到波在這個慢波結構中的傳播速度比光速慢了五六倍。在一定帶寬內，相速度也不是恒定的。

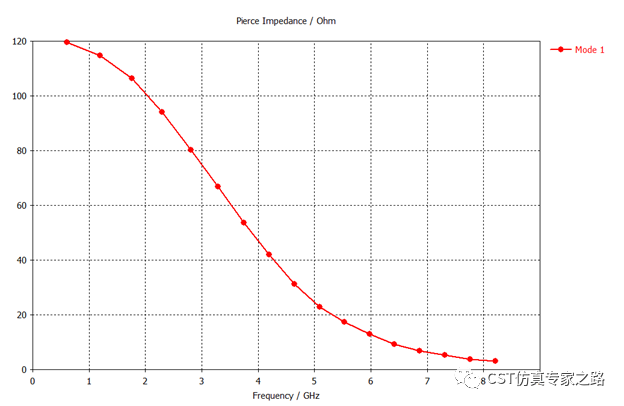

耦合阻抗結果如下，和空間諧波、增益都有關系。

根據得到的這些結果，結合粒子源的電路特性，就可以分析出，比如哪些頻率是正向波或反向波，行波管是同步模式還是異步模式，能不能從離子中獲取能量用于功放等等。很多設計也是通過調整螺線的結構來調整相速度，為了更好的和可用的電子速度匹配，提高功放效率。

關于軸方向的高階空間諧波，我們有相關后處理模板方法獲得，可前往達索網站：https://support.3ds.com/knowledge-base/

搜索“ObtainingCold-Test Parameters for a Helical Slow-Wave Structure Using CST”或“QA00000064048”，下載相關資料。或我們以后有機會再寫。

另外關于時域T-solver在冷設計過程中也被廣大客戶所用，簡單說就是在行波管中的時域信號傳播位置、時間、大小、波形等等。對于CST的T-solver非常輕松，這里我們就先跳過。

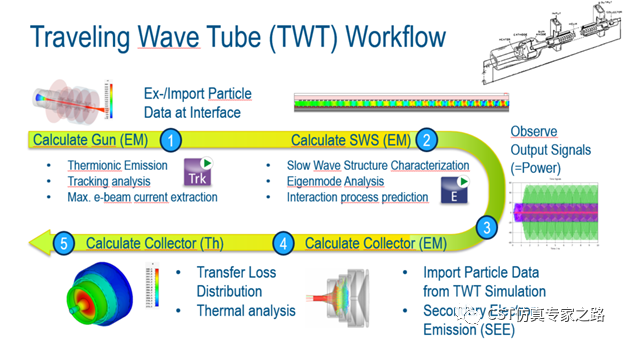

最后看一下行波管TWT的完整設計流程，這些都可以在CST一個界面完成：
