CST2020版RLC求解器應用實例- 提取局部電感電阻

        本期介紹CST2020版本一個非常重要和實用的功能RLC求解器。用于計算電路參數的部分RLC求解器（部分電阻，電感和電容），并帶有可選的SPICE輸出。可以應用在封裝，低頻模型的參數提取。

        值得一提的是，CST的RLC求解器與市面上的其他RLC提取工具不同的是，它對全波Maxwell方程進行寬帶評估，以計算局部R，L，C參數，因此在過渡區域中不需要任何啟發式插值。并且用四面體網格對模型進行精確剖分能夠得到更為可靠的提取結果。

        新的求解器在高頻模塊的求解器列表中，如下圖所示：

其使用的也非常簡單，下面我們對一端金屬線進行局部RL參數的提取來作為示例。

Step1 模型創建：

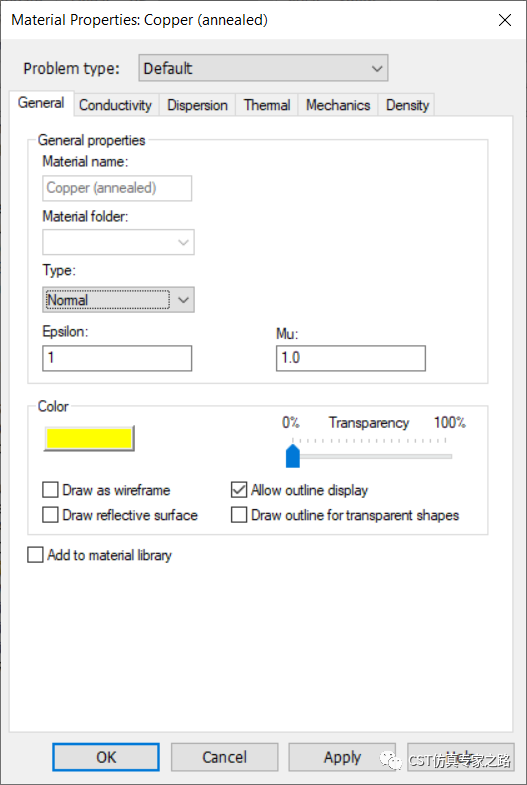

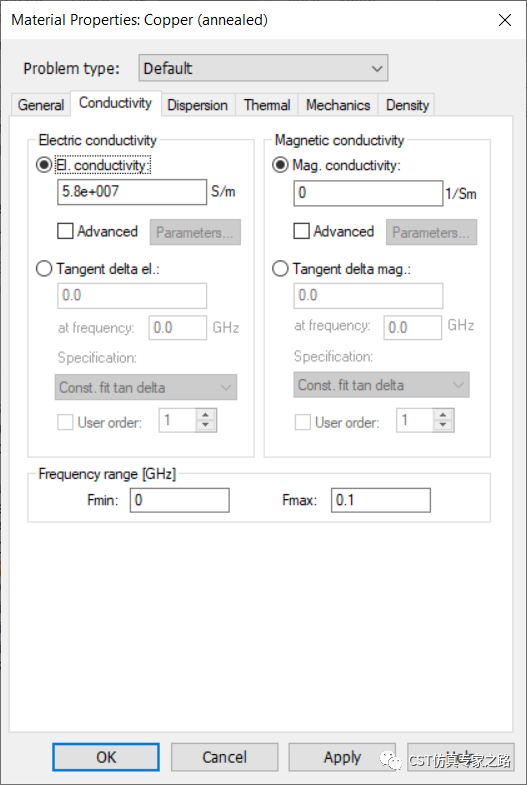

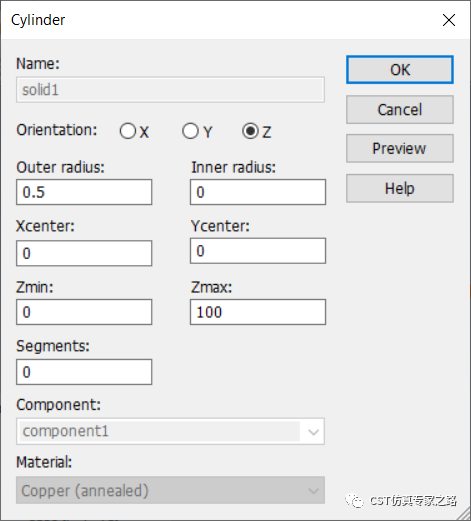

首先創建一段金屬圓柱體線，如下圖，注意這里的材料必選改成Nomal材料。這里材料是Copper,電導率5.8e7S/m。

Step2 頻率范圍、端口、邊界設置：

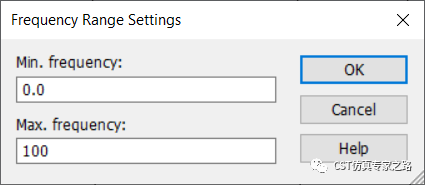

設置一個需要觀察的頻率范圍，比如這里是DC到100MHz

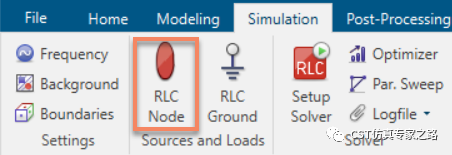

點擊RLC Node按鈕，再選擇上文中圓柱體的端面，創建兩個Node，如下圖所示：

在導航欄看到創建完畢的兩個Nodes，如下圖：

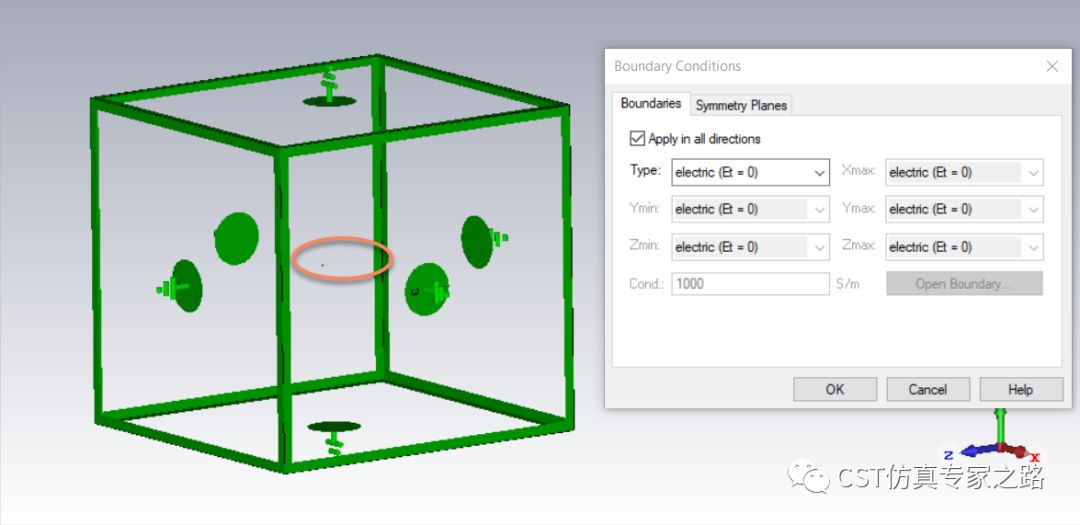

把模型的邊界改為電壁，并且遠離模型如下圖所示：

Step3 啟動仿真：

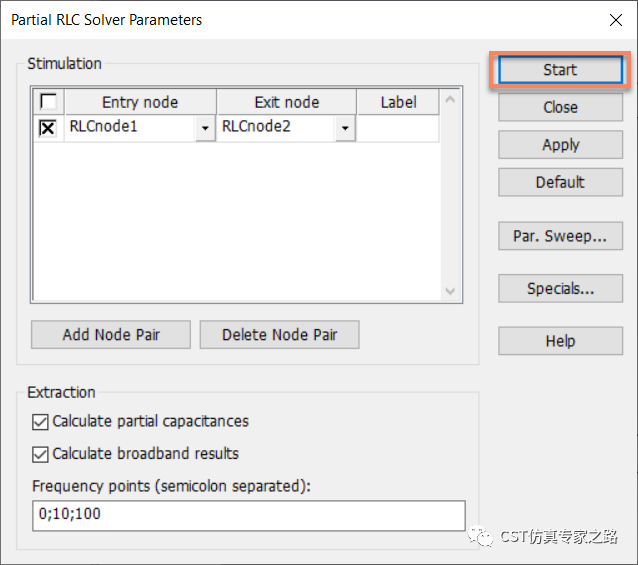

設置兩個節點的進出關系，開始仿真即可，其他的設置包括Special設置用法，見help說明，包括導出Spice文件等：

當然如果設置了幾對進出的Node就可以計算互感等信息。

Step4 分析結果：

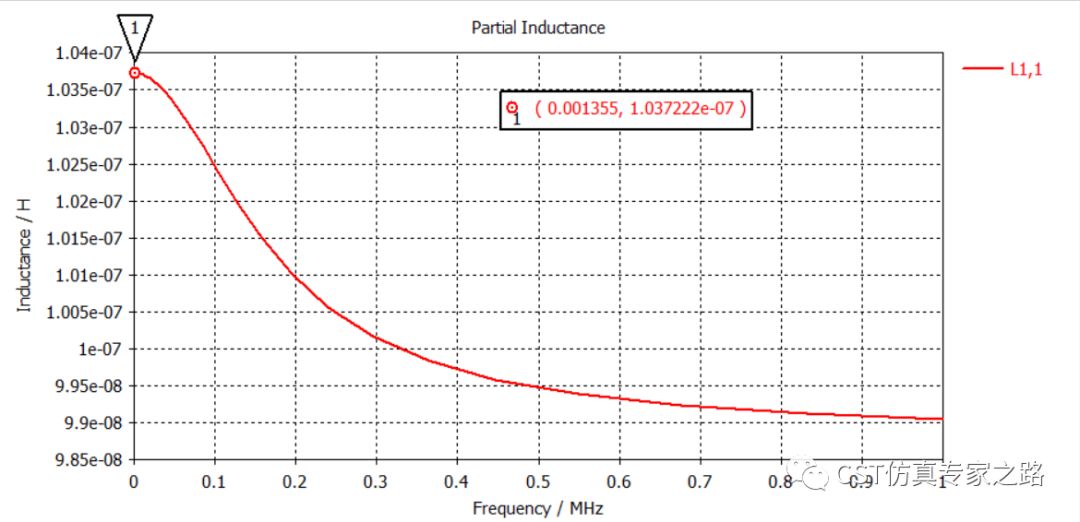

我們點擊計算得到的局部電感結果可見下圖：

這種金屬圓柱的局部電感的計算結果可以有理論結果參考約為105nH，可見仿真是比較準確的。
