CST仿真，如何查看I求解器的近場分布

CST工作室套裝最大的特點就是完備的求解技術，并且都在一個界面下完成。例如在微波工作室中求解一個喇叭，可以用好幾種算法去求解，I求解器（積分方程）由于只對物體表面進行網格劃分，在有些場景有非常好的用途。但由于不對空間區域進行網格劃分，所以當用戶需要查看I求解器的近場分布式需要一些額外的操作。這期就介紹一下這一步簡單的操作。

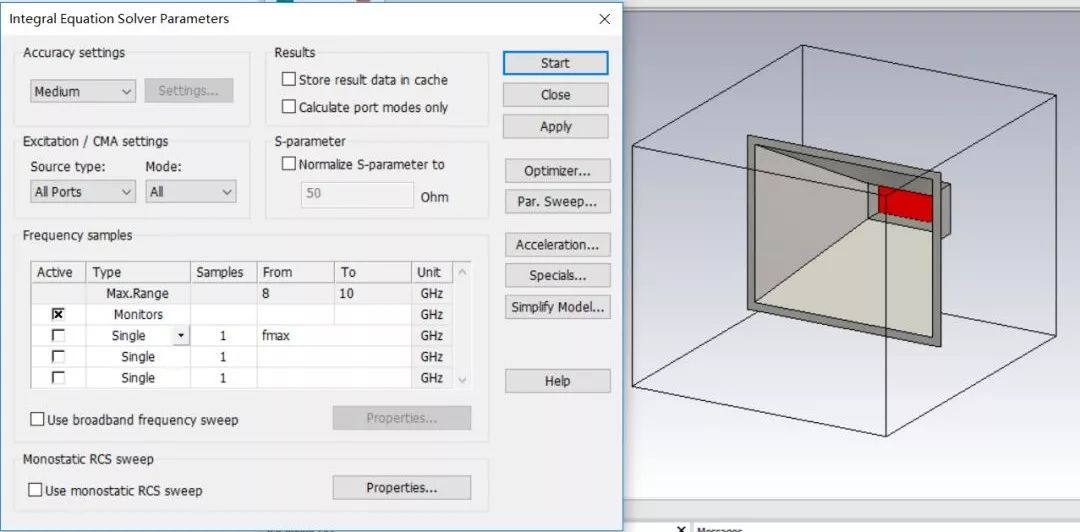

首先先創建一個喇叭，并切換到I求解器進行仿真。

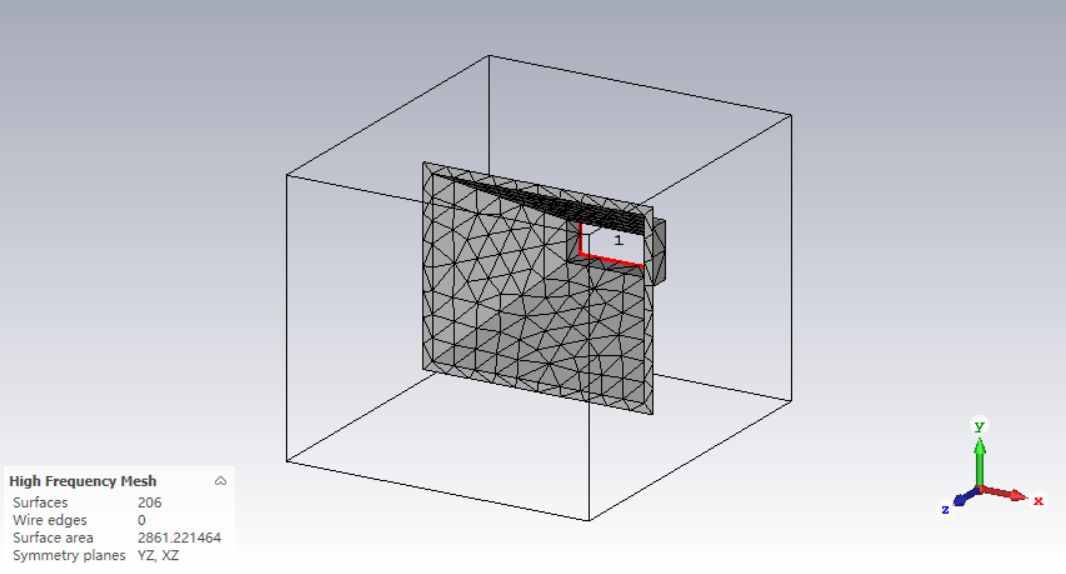

我們可以看到，這種算法僅對物體表面進行網格劃分，如下圖：

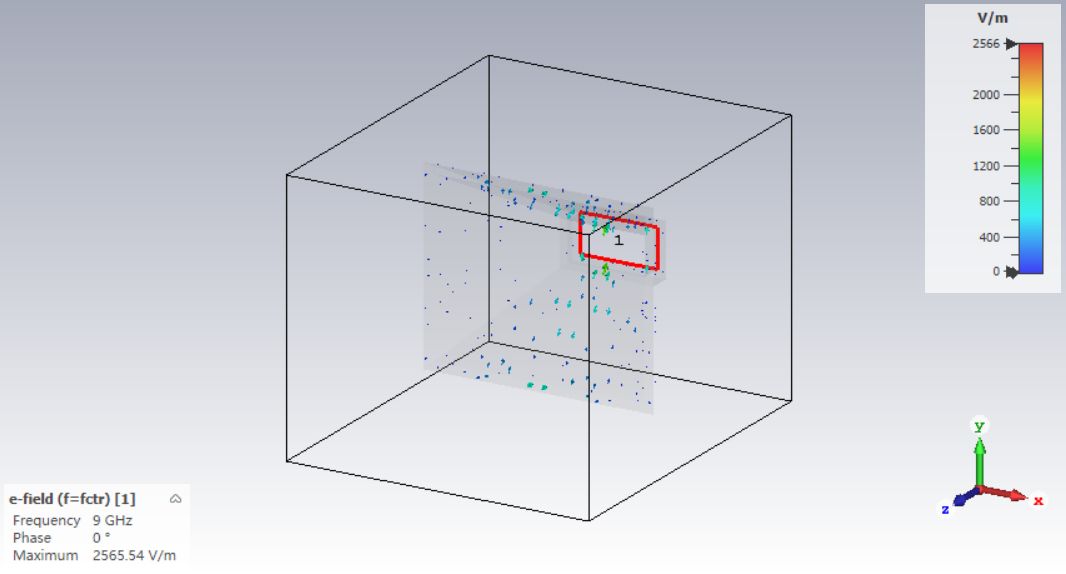

這時候直接查看近場，僅有表面的場結果，如下圖：

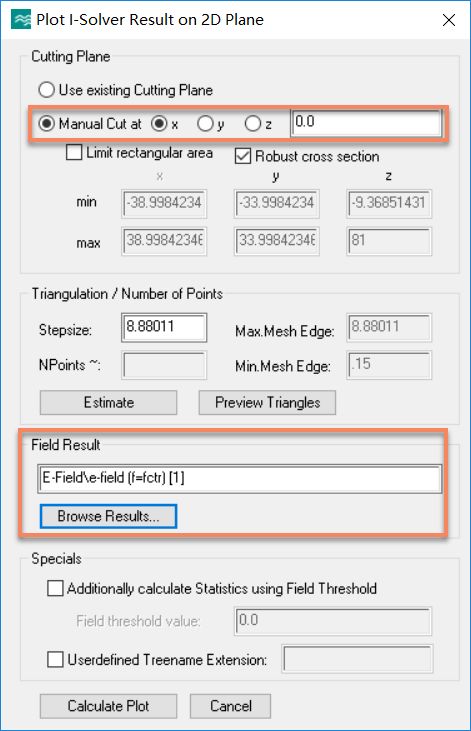

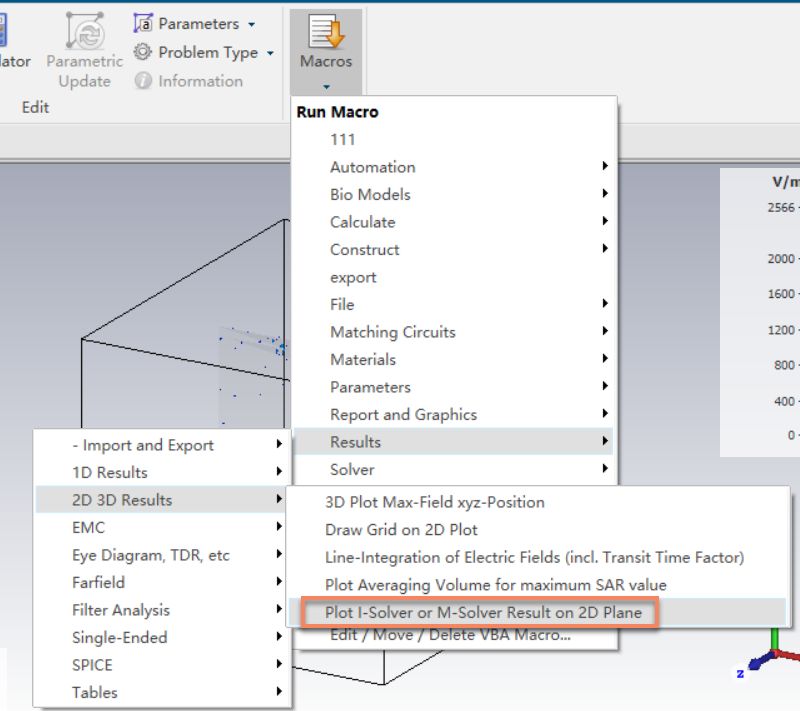

我們需要利用如下圖的宏去查看近場的結果：

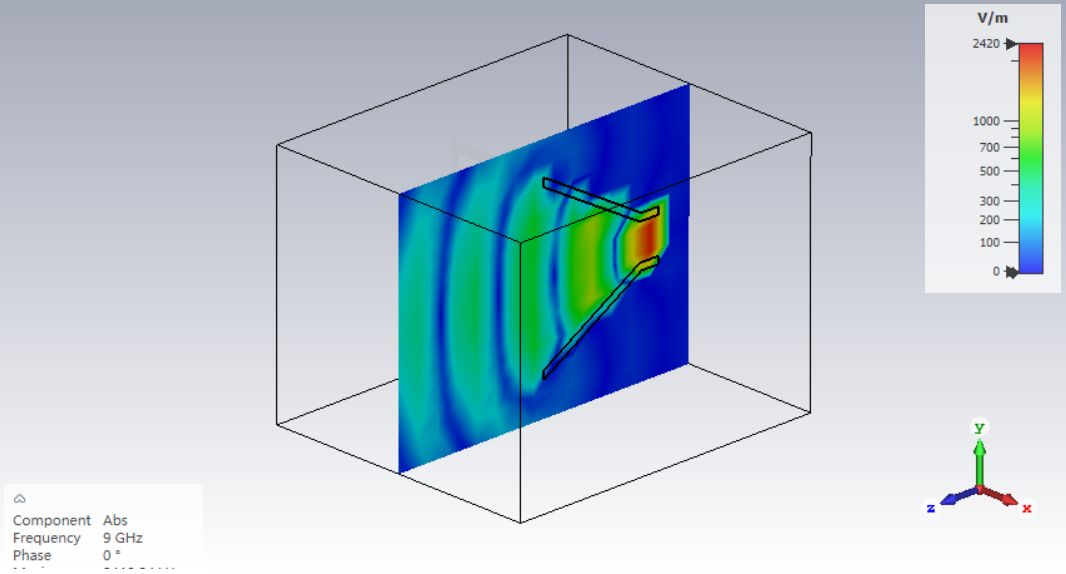

通過這一步操作就可以完成查看任意近場分布的操作。
