如何在CST中進行HSPICE仿真
CST的電路是支持IBIS和SPICE模型的，這個大家都知道。但是，SPICE模型僅限于控制符為.subckt，就是黑盒子式的子電路模型。這期我們看看更多的未直接支持的情況，比如HSPICE。
HSPICE的輸入是一個.sp文件，包含電路的線路信息“netlist”,也叫Input netlist file或SPICE netlist。
舉個傳輸線仿真的HSPICE例子:
* Stripline circuit
.Tran 50ps 7.5ns
.OPTION post Probe
VIN 1 0 PWL 0 0v 250ps 0v 350ps 3.3v
Rsource 1 2 50
Tfirst 2 0 3 0 ZO=50 TD=0.17ns
C2 3 0 2p
Tsecond 3 0 4 0 ZO=50 TD=500ps
Rtermination 4 0 50
.Probe v(1) v(2) v(3) v(4)
.End
注意，這個.sp案例中的控制符是.OPTION，其他可能用到的控制符包括.Tran,.PARAM, .INC, .LIB，.MODEL. 等等。我們在每一句后面加上解釋：
* Stripline circuit 帶星的是信息, comment而已
.Tran 50ps 7.5ns 瞬態仿真7.5納秒
.OPTION post Probe 控制部分：開始
VIN 1 0 PWL 0 0v 250ps 0v 350ps 3.3v VIN是個線性電壓源，位于線路節點1和0（地）之間，t=0時 V=0V, t=250皮秒時，V=0V，t=350皮秒時，V=3.3V。PWL是piecewise linear source， 就是不同時間段不同信號。
Rsource 1 2 50 節點1和2之間的內阻50
Tfirst 2 0 3 0 ZO=50 TD=0.17ns 節點2和3之間傳輸線，阻抗50歐，延時0.17ns；
C2 3 0 2p 節點3和地之間的電容C2；
Tsecond 3 0 4 0 ZO=50 TD=500ps 又一個傳輸線；
Rtermination 4 0 50 負載阻抗50歐
.Probe v(1) v(2) v(3) v(4) 在四個線路節點1234放探針
.End 結束

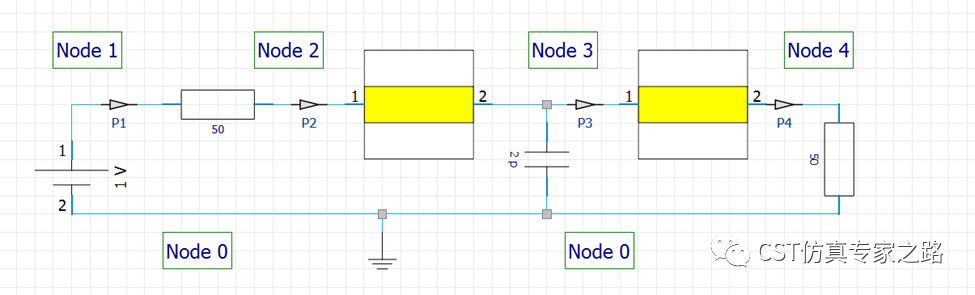

然后我們想一想這個電路如果畫出來應該是什么樣的？用CST的電路模塊畫大概是這樣的（示意拓撲而已）：
如果把這個.sp文件拖拽到CST中，則報錯“Subcircuit not found”，也就是我們剛才說的，目前CST只支持子電路，而這個HSPICE是包含仿真設置的文件，并不是個單純子電路。

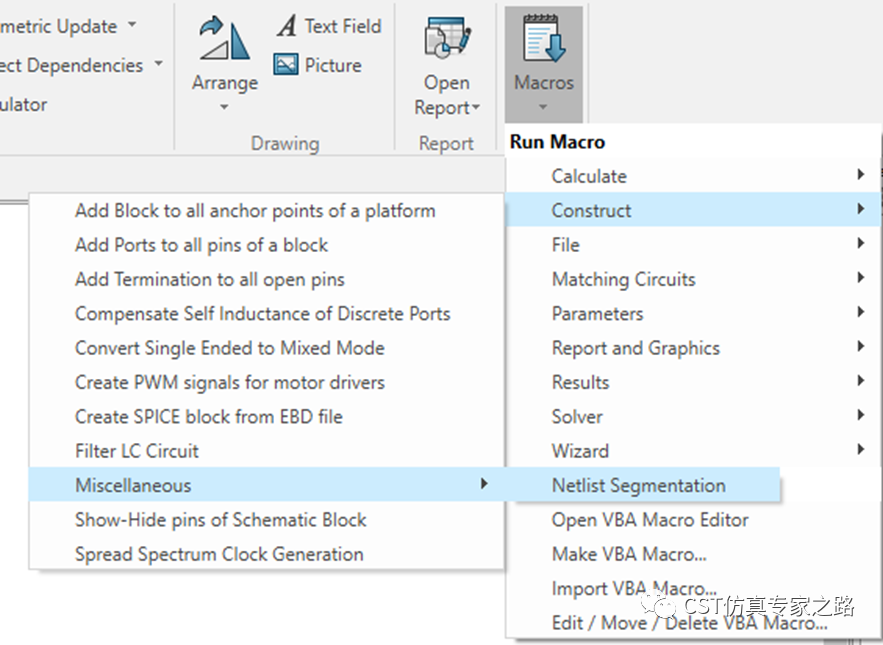

那么問題來了，我們如何將這個.sp文件拆成子電路和仿真設置，然后用在CST的電路仿真呢？答案是用到SPICE分割宏工具：

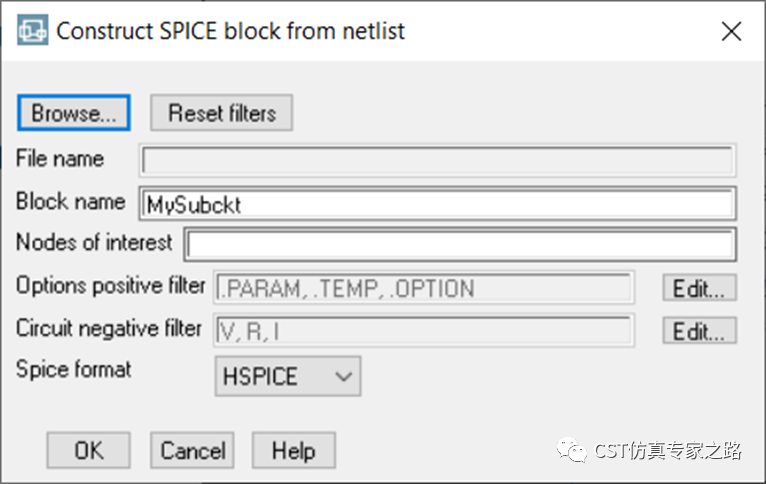

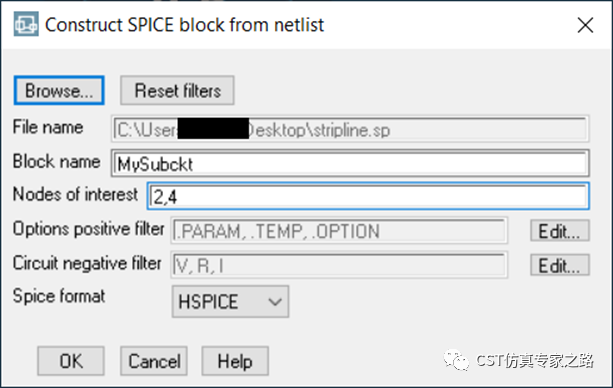

Browse選中.sp文件，定義想要提取的子電路節點（可以很多個）：
這里的circuit negative filter是負過濾，意思是我們不讓subcircuit包括某些toplevel的內容，一般都是電壓源，電流源，內阻。

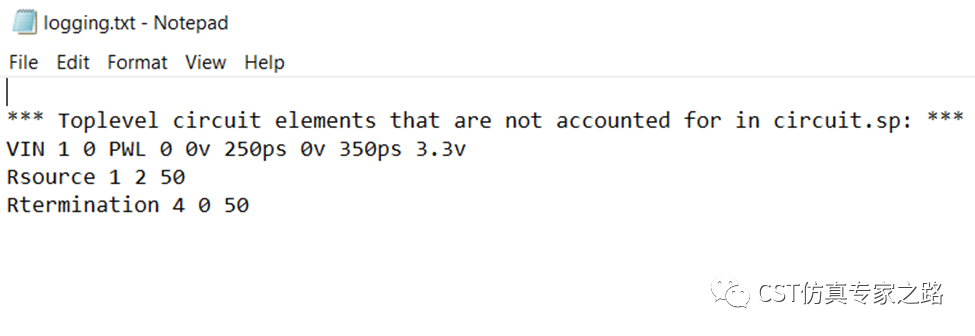

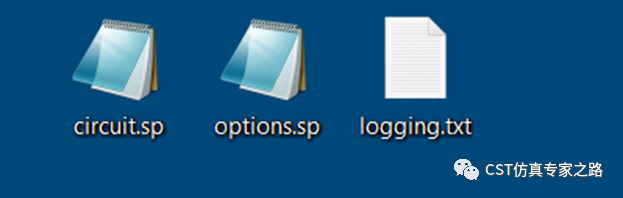

這樣就把HSPICE拆成了控制文檔和電路文檔兩部分了，還有個log：

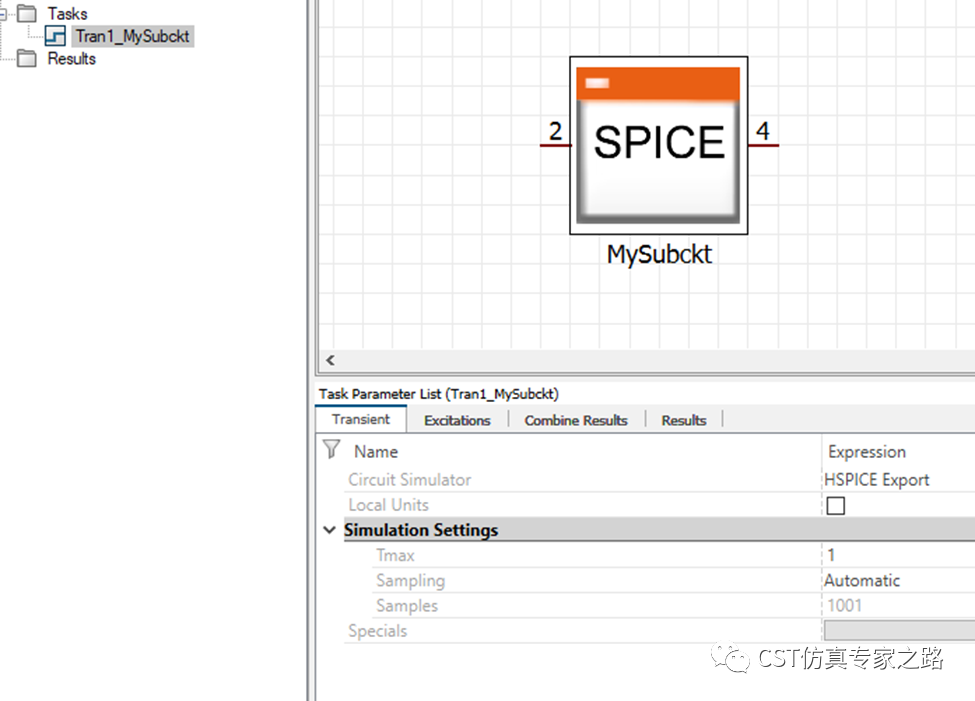

運行宏的CST電路中自動導入了這個子電路SPICE，自動添加了Tran瞬態任務，自動選好“HSPICE導出“的仿真模式：

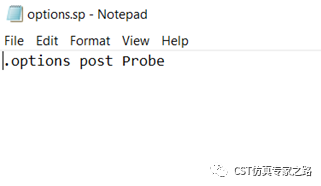

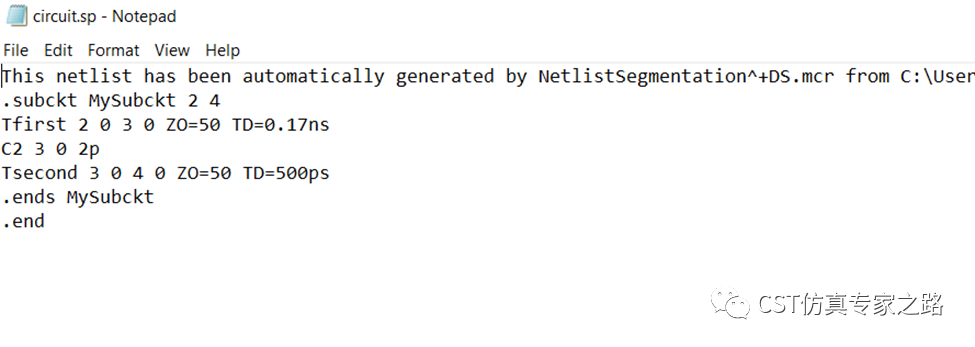

拆分的幾部分SPICE內容：

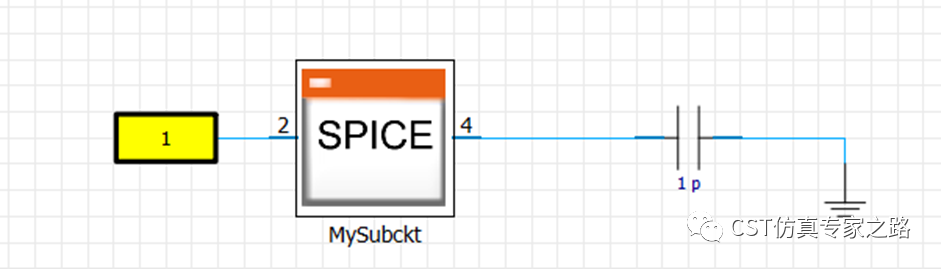

有人可能問了，這不是已經導出SPICE了嗎？為什么還要Tran任務HSPICE Export？這是因為用戶可以在CST這里繼續添加其他電路部分，或者3D仿真部分，然后整體再作為HSPICE模型導出。舉個例子：

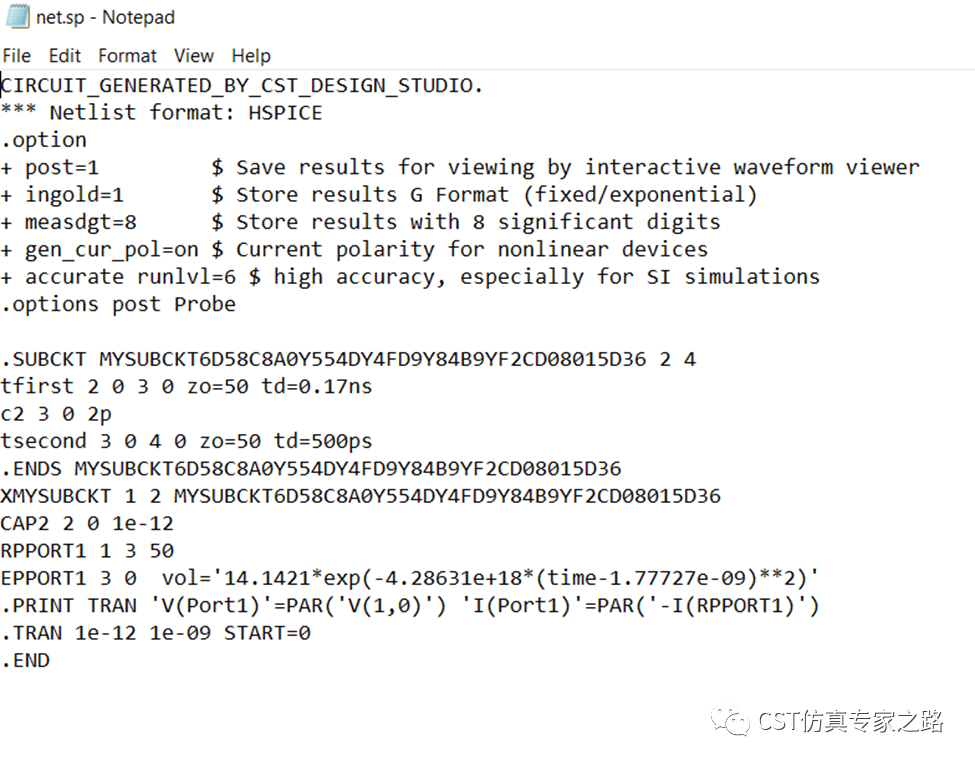

隨便激勵個信號（比如高斯），就導出HSPICE了，位置是項目文件夾->Results->DS,打開查看：
可見HSPICE中，我們生成的OPTION內容更多，SUBCKT也更多，有端口信息，也有端口激勵的信號（高斯signal）,然后就可以拿去做HSPICE仿真了。

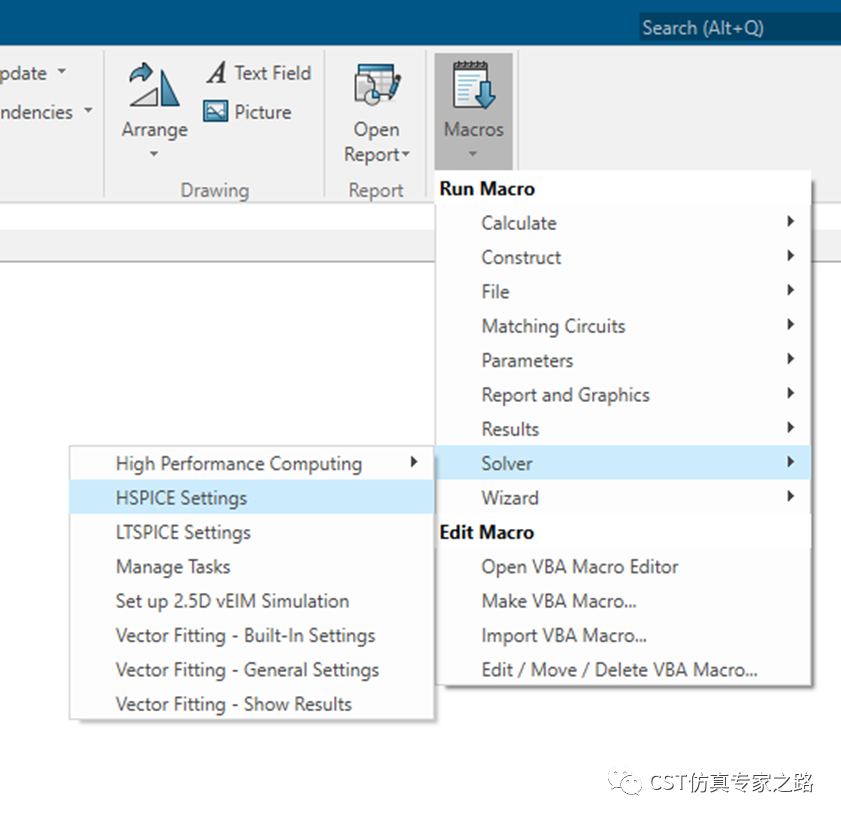

最后一點，如果CST與其他HSPICE仿真工具都有安裝在同一臺機器，可以用下面這個宏工具明確HSPICE.exe的位置，這樣Tran任務中就會出現新的選項，可以直接調用HSPICE仿真工具仿真并返回結果，免去以上HSPICE分割和導出sp文檔的步驟哦！
小結：
１. CST雖然不能直接仿真HSPICE，但是可以處理HSPICE，拆成子電路仿真；還可以配合三維電磁仿真，場路結合，電路任務，最后導出新系統的HSPICE。
２. 拆出來的或導出新的HSPICE可以直接或間接地在其他HSPICE仿真工具中使用。
３. SPICE拆分宏工具也適用于PSPICE，LTSPICE，支持其他SPICE后綴，*.cir;*.net; *.txt"，可多次使用。
４. 常見場景是DDR供應商提供HSPICE用來SI仿真。
