CST MWS如何快速獲取兩點之間的電壓值
來源：edatop
更新時間：2024-08-29
閱讀：
最近有網友問到如何在CST中得到兩點之間的電壓值，特在此發帖，介紹下電壓監視器的使用方法：
注1：電壓是電場沿路徑的線積分，電場取沿著該路徑上的切向分量
注2：電壓的大小與路徑無關，只和兩點的位置有關

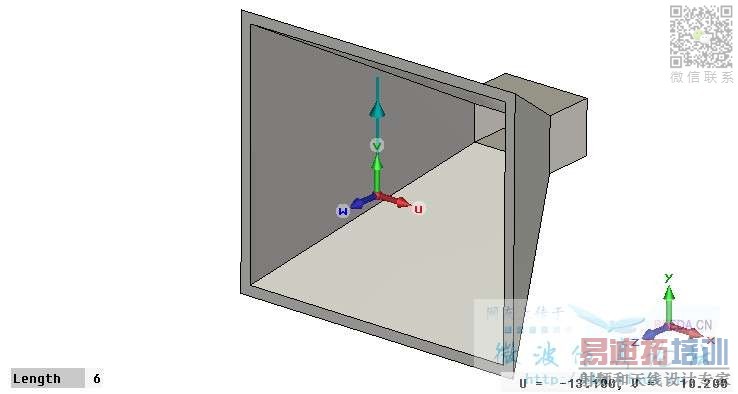

1. 仿真模型： 5GHz喇叭天線 路徑曲線如下所示：
2.點擊Simulation選項卡中的Voltage Monitor，選中路徑line1 設定電壓監視器：
3. 仿真結束后 即可在1D Reuslts中獲得 兩點間的電壓值：

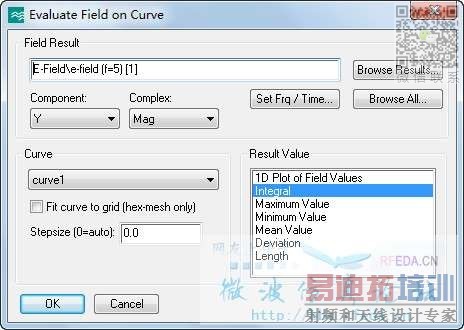

4. 可以采用后處理 對電場進行積分的方法 驗證電壓監視器的仿真結果，如下圖:
結果顯示：兩種方法得到的5GHz下 兩點間電壓值基本一致，綜合考慮還是直接電壓監視器計算電壓比較方便快捷
5. Mission Complete
