新手CST MWS建立PIFA模型遇到的問題

1、輻射片和接地面中間有介質基片這部分存在，這是必要的嗎?它的存在作用是什么?
2、pifa天線的模型做好后，邊界條件要怎么設置呢?
3、饋電線必須用同軸饋線還是一條矩形金屬片即可?
新手上路，麻煩各位幫忙解答！

我也是學習其他新手同學求助的方式嘛

請描述清楚你的問題，最好截幾個圖
1、最好描述一下什么是PIFA天線，我們都不是專業做天線的，這些縮寫不太懂
2、天線一般都是open（add space）邊界條件
3、不知道你這兩種饋電都是什么樣子的

1. 請參考《微波工程》“微帶線”或者“帶狀線”部分的論述，如果你看不懂課本里的論述的話沒有必要再糾纏存在的作用。
2. PIFA天線的實物做出來以后你要放在什么條件下測量?實測是什么條件，仿真就用什么條件。不知道的話請翻天線類教科書。
3. 你是想說“coaxial-fed”或者“microstrip-fed”嗎?你實際做天線的時候用哪種方式仿真就用那種方式。不知道的話請咨詢你的導師。

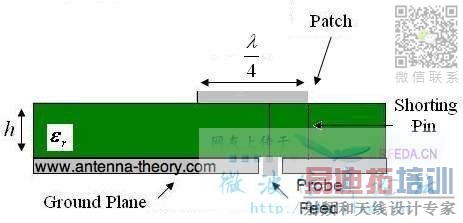

PIFA：Planar Inverted-F Antenna

手機天線設計非常流行的一種天線形式。
微帶線饋電比較傳統，現在（至少我還在學校的時候）用SMA+同軸線饋電開始流行了。
