CST兩次時域仿真得到的信號長度和采樣間隔都不一樣
來源：edatop
更新時間：2024-07-02
閱讀：
時域仿真，模型沒有其他變動，兩次仿真只改了材料屬性。但是兩次仿真出來得到的信號長度不一樣，時間間隔也不一樣。
在后處理器中重新采樣后，數據點個數一樣了，但時間長度和時間間隔還是不一樣。
請問這是什么原因造成的呢?我在瞬態求解器中勾選了special time domain sovler parameter-General中的Automatic time signal sampling，是否和這個有關系呢?

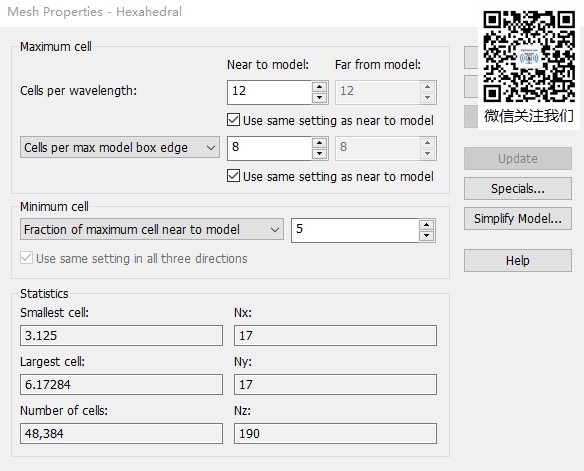

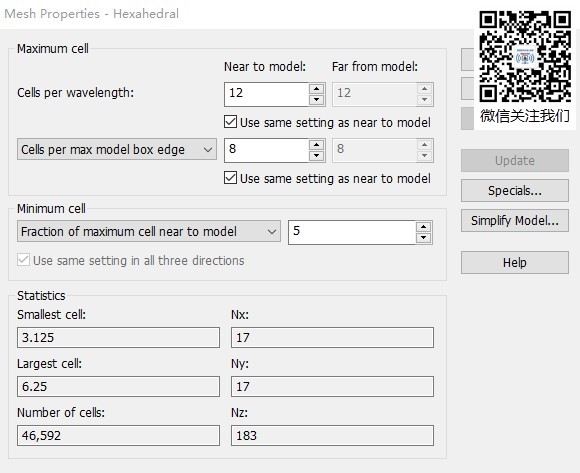

以及我發現，雖然我沒有去改網格的參數，但仿真結束后網格的參數卻自己變了，具體如下圖：
得到的信號長度不一樣是否跟網格變化了有關系呢?請問這個問題要怎樣解決呢?
材料不一樣，信號的傳輸速度不一樣，進而時間長度不一樣，這是正常現象
我的結構是雙層的，觀察的是反射信號，所以信號實際上只在第一層介質中傳輸，僅僅接觸到第二層和第一層的交界面，第二層介質的材料屬性不會影響到傳輸速度。
好好看看
