CST MWS局部網格劃分
1.手動添加網格點如何操作，請具體點。摸索了兩天手動加不上，哭
2.子網格加密技術，只看過這個概念，哪位大俠給講解下或者給個資料下載地址啊，呵呵！

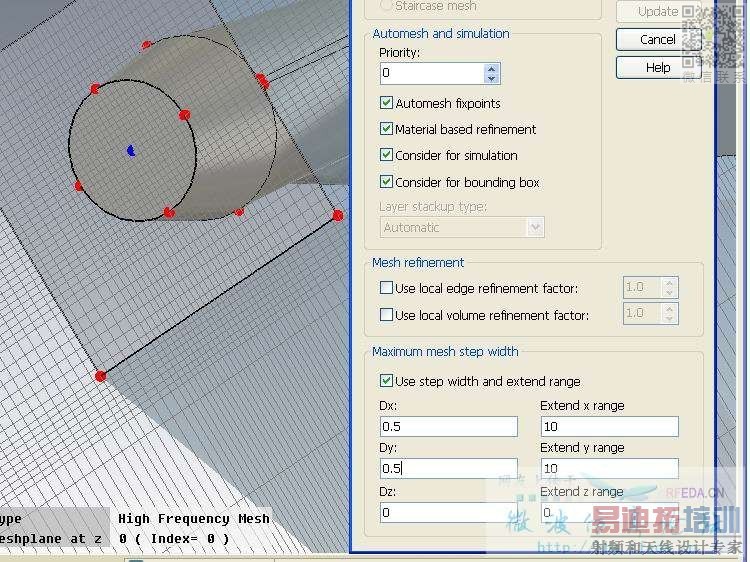

3.同軸線仿真外方內圓。仿真提示如下：Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start slover.查論壇得知是因?yàn)閷＜蚁到y(tǒng)在波導端口無法生成三個等距離網格結構造成的。應該怎么解決啊！在波導端口前端加真空盒子后對其局部加密，從圖中看應該端口生成了三個等距離網格，但是提示和當初一樣不行.失敗了。有懂的大俠幫忙支幾招啊，非常感謝！
上述問題，請各位指點或者給出相應的資料地址，不省感激！謝謝
主要是手動添加固定點，
第二個問題可能是材料的設置問題，
1樓的朋友，手動添加固定點的具體步驟告訴下，謝謝！具體操作不會，例如：第一步：Mesh/Mesh view ,第二步：Objects/Pick lists/selected points。類似步驟，非常感謝！
我覺得你加密的方向不對。
還有你這個同軸里的圓是個切面是梯形的?

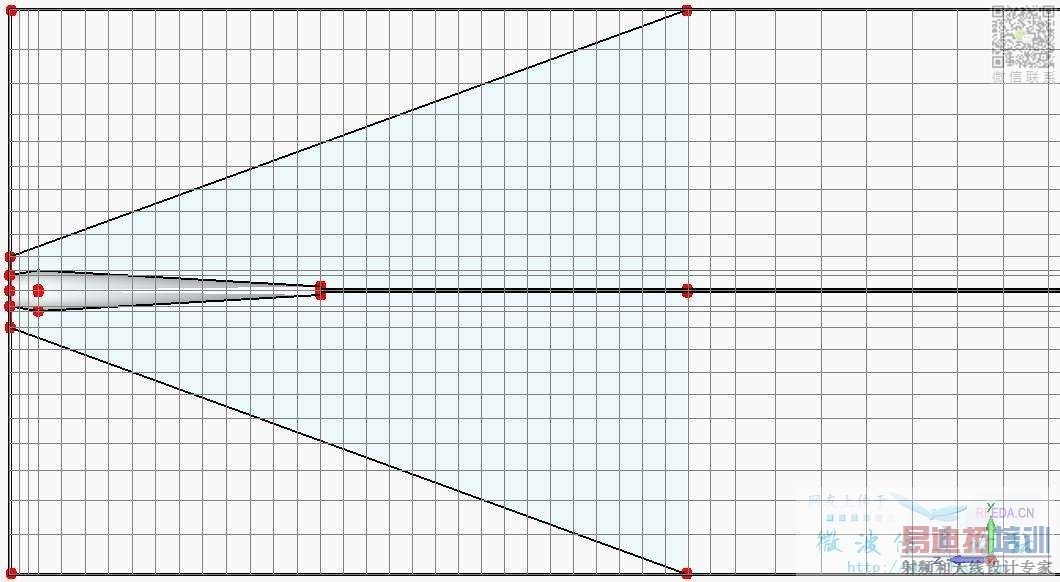

非常感謝斑竹的指點，我把三個方向全加密還是不成，提示依舊。同軸里內導體是從圓錐逐漸過渡到方的一個結構，我把空氣部分畫出來外導體沒有畫，Background Material是pec。這東西全名有界波電磁脈沖模擬器。全圖如下

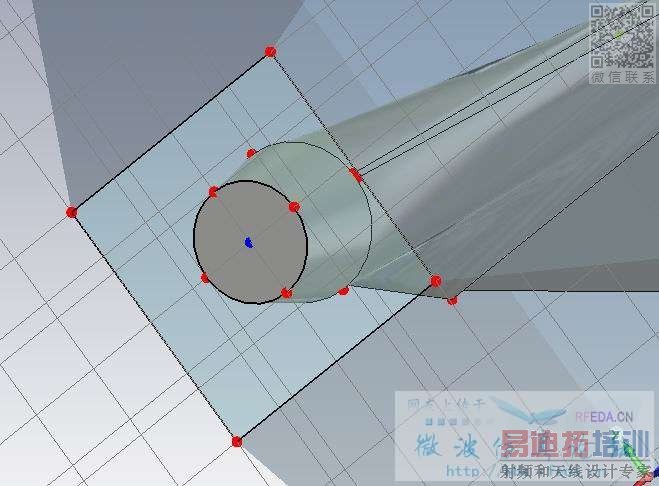

手動添加固定點的具體步驟可以指點下嘛?我這樣添加應該是不對的。
第一步：Mesh/Mesh view ,
第二步：Mesh/Fixpoint List/New，可以手動輸入坐標添加點，但都是紅色的，觀察網格也不經過這些點。
應該怎么樣添加啊，
，給個提示吧，多謝！
1. 手動添加fixpoint的目的是什么?在Mesh View狀態下快捷鍵"p"設置，藍色，最高優先級。參考CST MWS幫助文件《Mesh Generation Overview》。
2. Subgridding參考CST MWS幫助文件《Advanced Mesh Strategies (Hexahedral)》。
3. 提示信息很常見，尤其是這種漸變結構。使用Local Mesh Properties是解決方法之一，原則上只需要加密端口傳輸方向。不清楚你的邊界設置在了哪里，感覺上波導端口只接觸到了一個金屬結構。
如果模型不保密的話，最好上傳，最省事兒。
漸變的話，需要修改模型
將波導饋入的那部分改為一段直的，而不是漸變的，那樣就可以了
想手動添加fixpoint在波導端口生成三個等距離網格結構。呵呵，模型在這里，您試下，非常感謝！
對您的第3個疑問，背景材料默認pec，所以空氣盒子外面就是被金屬包圍的，所以波導端口實際接觸內導體和外導體，謝謝！
外導體是方錐漸變結構，內導體與之相配合保證tem模傳輸阻抗50Ω，所以不想改成直的。呵呵，模型已經放在7樓，有時間的話請您給劃下網格試試，
俺能力有限，呵呵。非常感謝
！
我現在有其它的仿真任務，所以暫時不能調試你的模型。不過，依照你現有的網格劃分，專家系統已經為你生成了三條網格線：
注意看最左邊的三條XY面的網格線間隔明顯比其它區域窄得多，因此我不清楚你還想在哪里生成“等距離網格結構”。

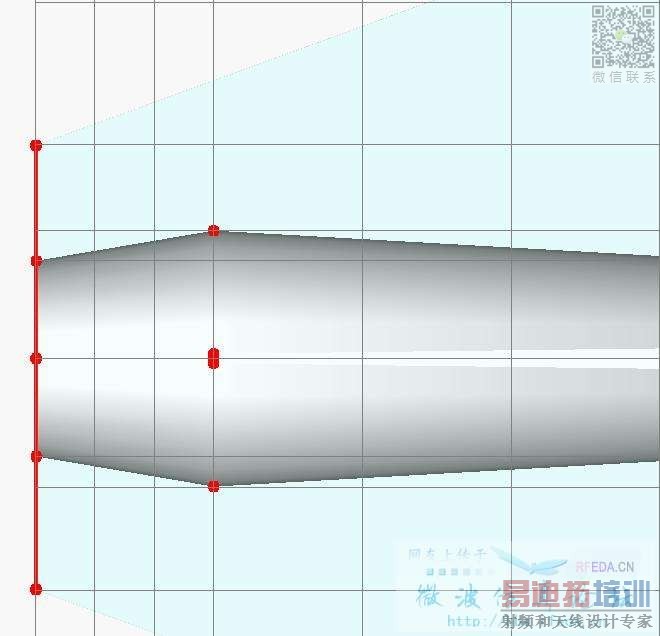

我猜測真正的原因還是因?yàn)槟闶褂昧藵u變結構，看下面的局部視圖（YZ面）：（我全部用文字描述）
只觀察YZ面的二維視圖，首先是最左邊的網格面（iz：88-89） 有5個critical fixpoints：金屬錐導體中心1個，金屬錐導體邊緣2個，波導端口邊緣2個。這5個網格點生成5條網格線。
第4個網格面（iz：85-86）有5個critial fixpoint：金屬錐導體邊緣2個，金屬錐導體中心和方形金屬中心1個，方形金屬邊緣2個。這5個網格點生成3條網格線，其中中心網格線和上面提到的中心線重合，方形金屬邊緣的兩個點距離中心點很近，在當前Global Mesh Properties條件下不生成網格線。
注意看，總共的7條網格線把波導端口傳播方向分成了6個區域，從上往下數第二和第四個區域非常明顯的包含了兩種不同的材料（Vacuum和PEC），因此系統一定會報錯inhomogeneouse。
延長直線結構的目的就是避免漸變（或彎曲）結構出現的這種情況，如果你不想改的話，請另行想辦法，宗旨就是不要出現波導端口傳播方向前三個網格結構內有任何一個網格結構內出現兩種以上的材料。
解釋的非常清楚明了。謝謝！
我解決這個問題主要是參考老大您以前一篇文章《簡述CST微波工作室網格劃分與波導端口設置》，不過看來里面提到的方法是解決不了啦！漸變結構如何處理，可以給點提示嘛或者給點相關資料下載地址，折騰了一個月了，解決不了
呵呵。
應該是可以解決的吧，因?yàn)樵趆fss中同樣的模型它自動劃分網格一點問題沒有，CST網格人工干預的確比較頭疼，不是軟件不夠強大，是自己不夠強哈
。我想和我有同樣感受的人應該很多啊！
這個問題有點難度，老大有時間的話給點提示吧，或幫忙調下模型
，非常非常感謝。
恭喜新小編啊
今天下載了您的資料《CST仿真各類傳輸線》才知道。還是我這個問題如果不想修改模型的漸變部分，有什么其他方法可以處理嘛?期待
不能，必須得有三個網格里的結構是非漸進的。
修改了內導體前端的錐形，對求解結果影響不大，問題解決。非常感謝hefang和lantianyi兩位小編的支持。論壇因?yàn)橛辛四銈冞@樣不辭辛苦，高水平的人才才會這樣強大，謝謝！
你的tem室做的怎么樣了?你們那邊有做GTEM小室的嗎?謝謝！我也在做GTEM小室。
我的做好了，你的做的怎么樣了?Gtem室東南電磁兼容實驗室做的很成熟，我偷懶，嫌最后做匹配電阻陣麻煩，所以做tem室，夠用就行
