mws 仿真出錯請指教

---

請教各位達人目前我正在模擬USB3.0的連接器

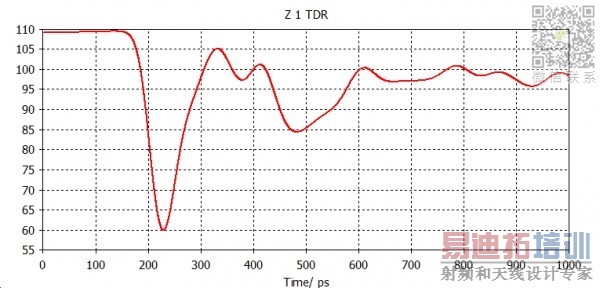

但是最終數據結果在母座端子&高頻板之間Throogh的特性阻抗會掉很低(如下圖)
我的高頻板是仿FR4板，所以共有三層(上層FR4、中間PEC、下層FR4)
高頻板上的銅線路我是用CST內建Copper材質
同樣檔案不同高頻板，他人模擬數據最低點大概是在80ohm

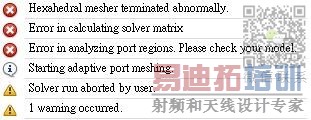

另外在跑mws結束時出現過以下錯誤訊息，不了解原因為何?

請指教~謝謝！

我也經常在建模的時候報錯，郁悶中，期盼解決

能不能發上模型，可以幫你看看。你可以看看網格，是不是有些地方網格劃分的太粗了

可能是Port處的網格有問題。

看提示，貌似是端口地方的問題，好好檢查下設置方面

不好意思~我是最近才接觸這套軟體,沒有相關經驗
請問Port處網格該如何細分並了解細分程度?
我已經有做以下設定,是否還要在設定哪邊?
目前最低點判斷是在板子與端子交界處
中間接地層我有分別挖了兩個大洞避免端子through時會接觸到導致整個接地
但挖洞大小是否會影響到特性阻抗部份?

以上請指教~謝謝
