一個偶極子天線，兩個振子分別接4:1平衡變化器的兩個輸入端，像這種
Port = Discrete port、Impedance = 75
可是我的天線沒有畫巴倫那部分誒，不知道該怎么畫。
請問加巴倫這樣饋電和不加巴倫直接用280歐姆電阻饋電有差別嗎?
我又想了一下，不加巴倫用280饋電是否與加巴倫75歐饋電相同在與集總端口是否是平衡饋電端口，不知道您是否清楚。期待您解釋一下哈
http://leleivre.com/rf_LCBalun.html
Single end 和 Differential 你覺得它們該不該是一樣！?如果建balun實體模型有困難?可以嘗試用L、C線路設計。
我能好奇問一下您老人家是從事什么職業的么?
感覺設計的東西好多,你懂的也好多
您抬舉了...其實我是樣樣稀松、只是興趣使然。是我誤入歧途投身到電子工程！無論任何行業只要基礎扎實，這樣...大家都能懂得多。
電子工程不算歧途吧

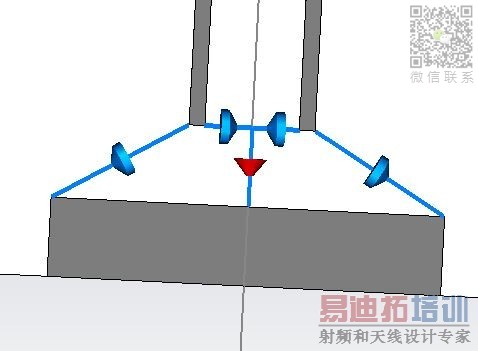

謝謝您的指導，想再追問一下，那我這樣饋電可以嗎，元件的值是根據您給的小軟件計算出來的。，上面兩個豎條微帶線是兩個振子輸入端，下面加了一塊當地。不知道地這樣設置可以不。
06-24: 額---你是對的、是我目小看錯了！抱歉！
?啥意思啊?這是說我理解錯你的意思了嗎?
是昨天我沒注意看你的圖，誤以為接錯！但是仔細一看是對的！
哦，是這樣的。謝謝你哦，幫了大忙了
