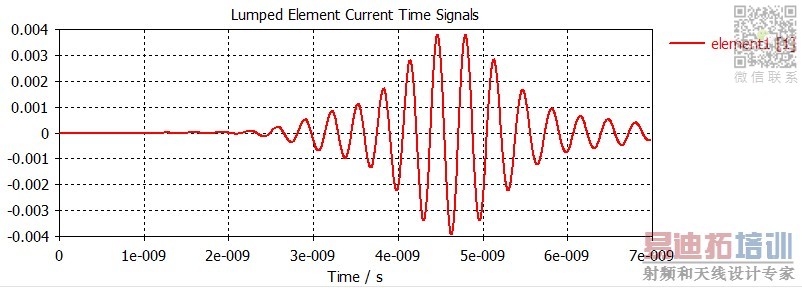

CST接收天線負載上的電流、電壓波形還未穩定 就戛然而止了，怎樣能完全顯示波形呢
來源：edatop
更新時間：2024-08-31
閱讀：
發射天線的電流、電壓波形已穩定完全顯示出來 。
我檢查了（1）橫坐標范圍顯示的問題，增大橫坐標范圍發現后面就沒有了，也就是根本沒計算。
（2）增大掃頻范圍，結果還是一樣。
求助，怎樣將接受波形直至穩定完全顯示出來呢?
你這個負載端的信號的“穩定”，應該是你的精度，網格的設置造成的，因?yàn)檐浖J(rèn)為他已經收斂了，就停止計算了！你可以改一下網格或者精度仿真試試！
另外你還可以右鍵，進入圖形設置的地方，這只X軸或Y軸的顯示范圍，還可以設置只讓她顯示某一段的波形，還可以拉伸或縮短波形。當然還可以后處理，不過就稍顯麻煩點！
希望能幫到你！1
增加收斂精度，比如-50dB。 或者延長仿真時間
前幾天還有人發帖問過這個問題，
增加一下脈沖數就可以了。
修改精度可以
