關于CST MWS仿真對稱振子天線方向圖問題
來源：edatop
更新時間：2024-08-31
閱讀：

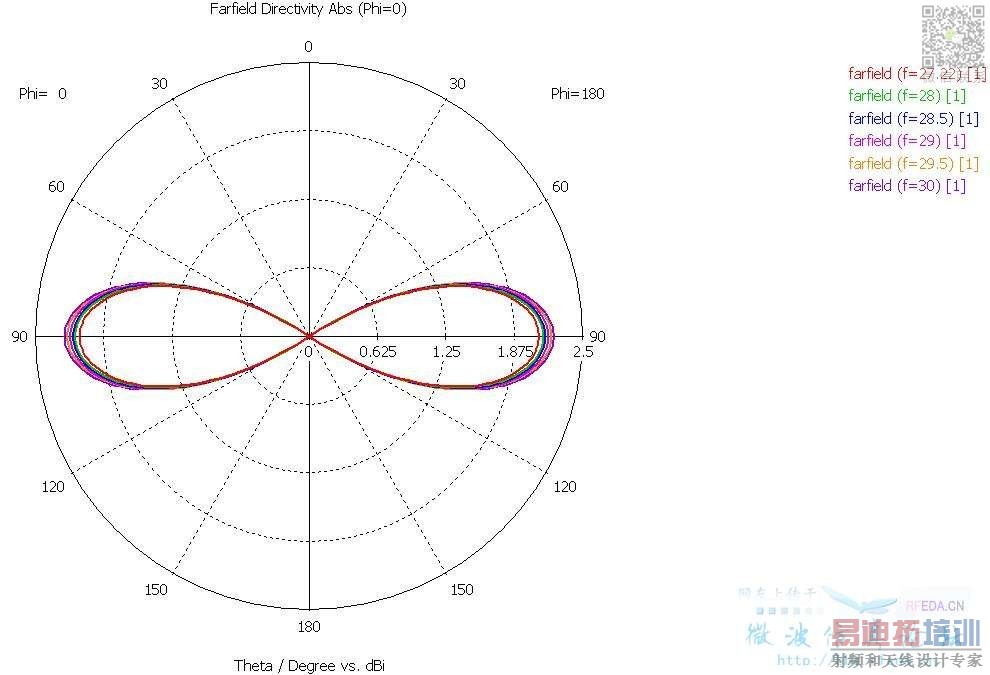

仿真CST例子single dipole的方向圖，設置了f=27.22、28、28.5、29、29.5、30GHz的遠場監視器，奇怪的是這些頻率上方向圖基本相同，如圖1

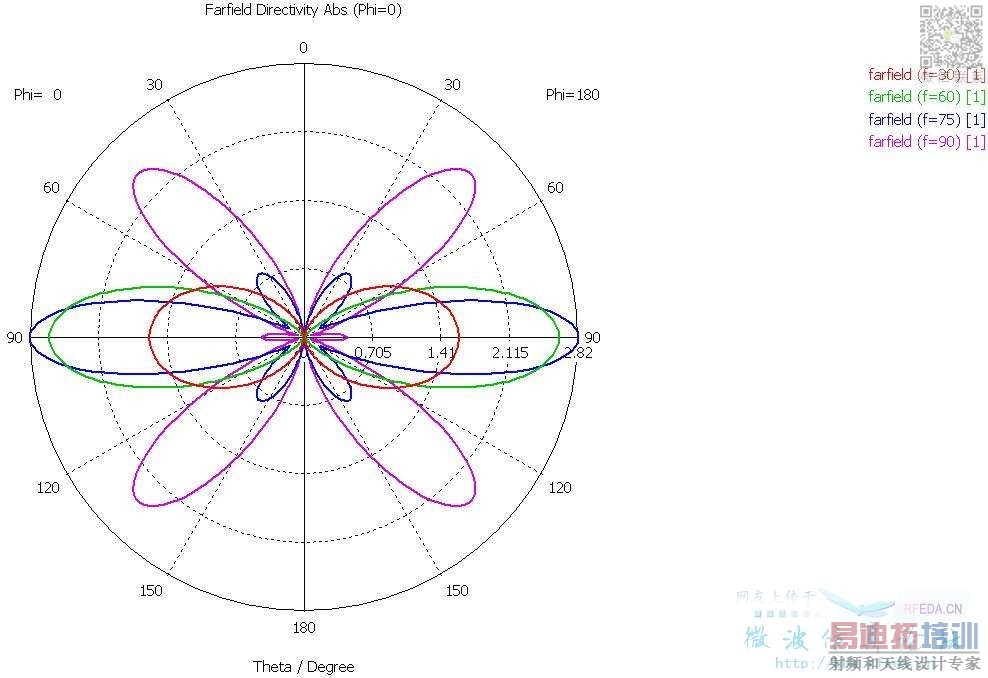

但理論上對稱振子天線臂長一定時，其方向圖應隨頻率變化，如圖2
有點不理解，請賜教！
小編理論聯系實際的工夫還得再練練。這個天線的長度是5毫米，假設L=wavelength并換算成頻率的話就是60 GHz，那么你設置的27.22，28，28.5，29，29.5，30的遠場監視器對應觀察的就是：0.4537*波長，0.47*波長，0.475*波長，0.483*波長，0.5*波長。平均不到0.2倍波長的變化只能觀察到很小的差別：
假設仍然要按照對數值來顯示，那就不要把最小值設置為-200 dB，換成0 dB：
好，假設小編想觀察的是圖2的那些圖，那么你需要設置的遠場監視器的頻率應該是：30 GHz，60 GHz，75 GHz和90 GHz。
30 GHz：
60 GHz：
75 GHz：
90 GHz：
這次不會再說“沒有變化”了吧：
多羅嗦兩句，即使使用仿真軟件來代替人工編程數值計算，基本的理論基礎和理論聯系實際的能力還是要具備的。
自己波長的計算錯誤，hefang小編卻給了非常詳細解答，非常感謝！
還想請教您最后一個圖，怎么將不同頻率的方向圖畫在一個圖里面，謝謝！
在Tree Folder里新建一個文件夾，把你需要的圖形復制粘貼就行了。
