CST 2009如何在器件中加定量恒定電壓？

小弟今日模擬一個微波器件，要在那里一個模型中加定量電壓，想通過電壓來改變器件某參數。但是不知怎么加，從help 里了解到 discrete port 端口可以加，但問問周圍實驗室的都不怎么了解這個端口。另外小弟自己的cst為2009版，不知更高版本是否會有這項更全面的功能? 小弟注意到國外論壇有專門討論port voltage and current in CST（谷歌一下就有了）

自己先頂起來！

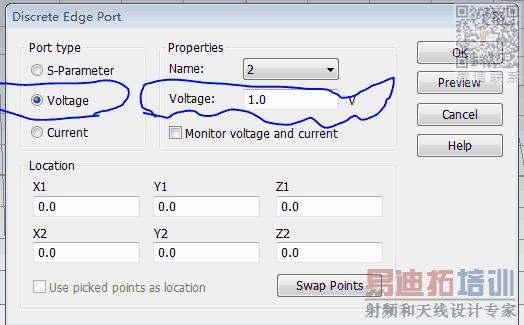

離散端口就相當于理想電壓源，電流源，或者信號源。可以設置定值。圖中圈這的就表示在端口的兩端施加1V的電壓，即一點正極，一端接地。接波形根據激勵源波形設定。可以多看看幫助文檔。

那假如說小弟要在一長方體上下表面加一恒定電壓,那么是否可以在上下表面鋪上一層pec，在接個離散端口? 閣下有類似加電壓源的資料或模型嗎? 若有那是再好不過的事情了。小弟感激不盡。

，頂一下

固定電壓不是靜態場嗎?我不明白這有什么用。

也可以說是靜態電場。請問您有仿真經驗嗎? 這可以改變某些材料的參數

我也沒有做過，但我想你可能是要做一些類似鐵氧體之類的東西，需要一個偏執電場。
但我以為port都是激勵端口，并非偏置電壓，它會與excitation signal相關，并不能是一個常數。
不知道你用的是什么材料，是否材料之中是否有相關的設置。

謝謝哈，離散端口可以加電壓的，但是不是恒定電壓。小弟需要添加恒定電壓。材料可以設置，但是具體做出來實物要調節一定參數來滿足要求，否則只停留在理論階段。最佳的選擇變量是電壓。 不過我聽說可以 微波工作室 設計工作室聯合仿真。但現在還在摸索。

不知能否給予小弟一點指示?

這個端口怎么設置啊?按照默認的會出現端口長度不可以為零吧！需要改哪里啊

我后來沒有也沒加。
